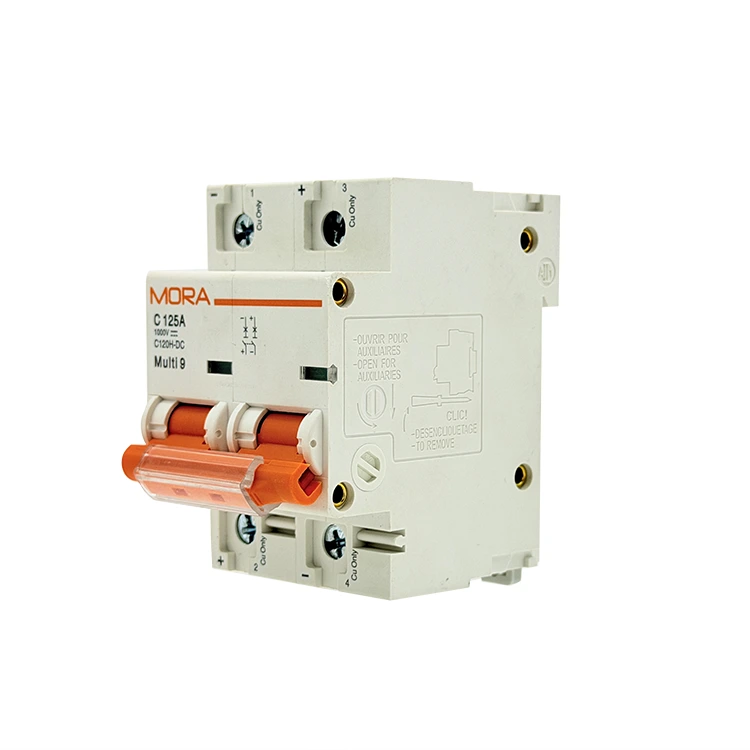

NC Serisi 2P DC Minyatür Devre Kesici

Çin merkezli gelişmiş bir NC Serisi 2P DC Minyatür Devre Kesici fabrikası olan PUGAO (Mora), gelişmiş kesme kapasitelerine ve modern bir modüler çerçeveye sahip yüksek performanslı iki kutuplu koruyucu anahtarlar üretir. Her ünite, kritik telekomünikasyon, enerji depolama ve ticari güneş enerjisi altyapısını korumak için otomatik nokta kaynağı ve optimize edilmiş çift kalıcı mıknatıslı ark taşıyıcılardan yararlanıyor.

NC Serisini Standart DC Kesicilerden Farklı Kılan Nedir?

Endüstriyel DC şebekeleri hızla gelişiyor, daha yüksek enerji yoğunluklarına ve daha sıkı kabin konfigürasyonlarına doğru ilerliyor. Geleneksel konut sınıfı kesiciler küçültüldüğünde termal dağılımdan ödün verirken, NC Serisi 2P DC Minyatür Devre Kesici, yüksek güvenilirlikli ticari operasyonlar için özel olarak oluşturulmuş, yeniden tasarlanmış bir iç yapısal mimariye sahiptir.

Çift kutuplu fiziksel izolasyonu yerden tasarruf sağlayan modüler bir şasiye entegre eden NC Serisi, yerelleştirilmiş izleme hatalarını önlemek için iç kaçak mesafelerini (iki iletken parça arasındaki yalıtım malzemesinin yüzeyi boyunca en kısa yol) genişletirken, dağıtım panoları içindeki ön panel alanını en aza indirir.

Yüksek Yoğunluklu Güneş Birleştirici Hub'lar

Modern güneş enerjisi kurulumları, daha küçük dış mekan muhafazalarına daha fazla dizi girişi sığdırmak için kompakt bileşenler gerektirir. NC Serisi, yan açıklıklı havalandırmadan ödün vermeden kompakt bir muhafaza profili içinde 600 V DC dizinin hem pozitif hem de negatif dönüş raylarını yöneterek temiz yan yana dizi kümelenmesine olanak tanır.

Merkezi Telekom Batarya Bankaları

Stabilize edilmiş düşük ila orta voltajlı pil yedekleriyle çalışan iletişim sistemleriyle, rafın tamamını düşürmeden bir arızanın giderilmesi hayati önem taşır. Bu minyatür devre kesici, bitişik operasyonlar canlı kalırken tekli akü dizilerini izole ederek veya modülleri anında şarj ederek bağımsız dal devre koruması sağlar.

Malzeme Özellikleri

Aşağıdaki mühendislik matrisi, otomatik fabrika test hatlarımızda doğrulanan temel çalışma parametrelerini temsil eder:

NC Serisi 10kA Kırma Kapasitesine Nasıl Ulaşır?

1. Çift Kuvvetli Manyetik Üfleme Kanalları

600 V DC'ye kadar daha yüksek voltajlarda, bir elektrik arkının çekilmesi, standart devre kesici kontaklarını tamamen eriten sürekli bir ark plazma olayına kolayca dönüşebilir. NC Serisi 2P DC Minyatür Devre Kesici, her kontak yolunun her iki tarafına gömülü çift yüksek mukavemetli kalıcı mıknatıslarla bu sorunla mücadele eder. Kontaklar ayrıldığında, bu mıknatıslar arkı anında geren yönlü bir manyetik alan yaratır, onu gümüş pedlerden zorlar ve 4,5 milisaniye içinde bölünüp soğutulacağı ağır hizmet tipi 11 plakalı çelik ark oluğuna üfler.

2. Yüksek Hızlı Mekanik Trip Çapraz Bağlantı

Pozitif ve negatif rayların iki ayrı kutba bölünmesi, her iki yolun da tam olarak aynı anda açılması gerektiği anlamına gelir. NC Serisi, her iki mekanik mekanizmayı birbirine kilitleyen dahili bir çapraz bağlantılı tetikleme çubuğu kullanır. Pozitif tarafta bir aşırı akım arızası meydana gelirse, dahili çubuk tam olarak aynı anda negatif kutbu mekanik olarak açarak tam galvanik izolasyon sağlar ve tehlikeli voltajın geri beslenmesini önler.

3. Otomatik Lazer Nokta Kaynağı ve Kalibrasyonu

Manuel bileşen montajı, iki kutup arasında eşit olmayan iç dirence neden olabilecek yapısal değişikliklere neden olur. PUGAO (Mora), NC Serisini tam otomatik bir mikro kırıcı üretim hattında üreterek bu insan değişkenini ortadan kaldırıyor. Gelişmiş lazer nokta kaynak makineleri bakır şöntleri, bimetalleri ve manyetik bobinleri hassas geometrik hizalamaya kilitleyerek her üretim partisinde dengeli iç dirençler ve eşleşen açma eğrileri sağlar.

Saha Kurulum Protokolü

1. Sıfır Gerilimi Doğrulayın:Döngünün enerjisini kesin. Tüm yukarı yöndeki güneş enerjisi bağlantı kesme anahtarlarını veya akü izolasyon bağlantılarını açın. Hem pozitif hem de negatif gelen kabloları test etmek için dijital bir multimetre kullanın ve kabloları terminal bağlantı noktalarına takmadan önce 0V'nin mevcut olduğunu doğrulayın.

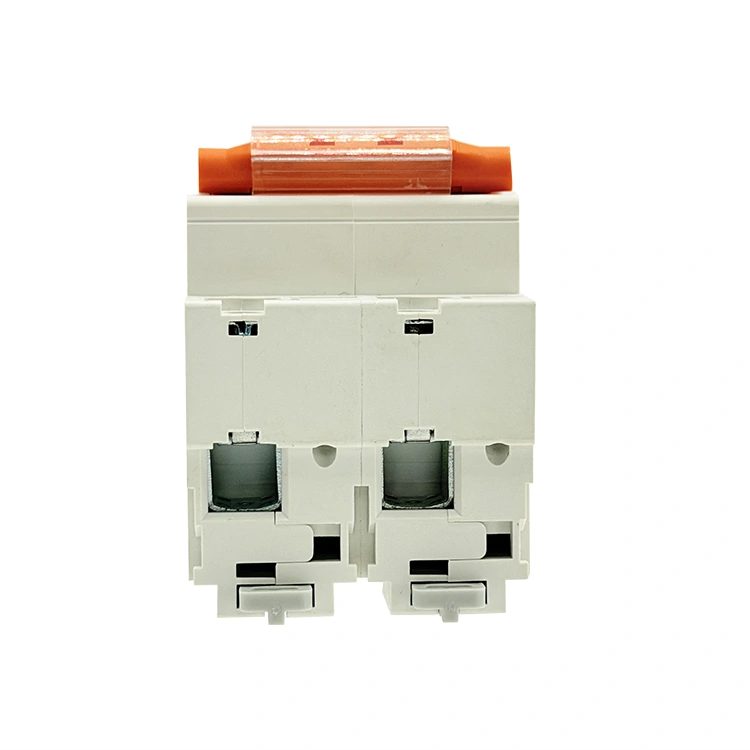

2. DIN Rayına Geçin:Ray Bağlantısı. NC Serisi çerçevenin üst arka braketini standart 35 mm DIN rayına asın. Yaylı plastik sürgü raya sıkıca oturuncaya kadar kasanın alt kenarına sıkıca bastırın.

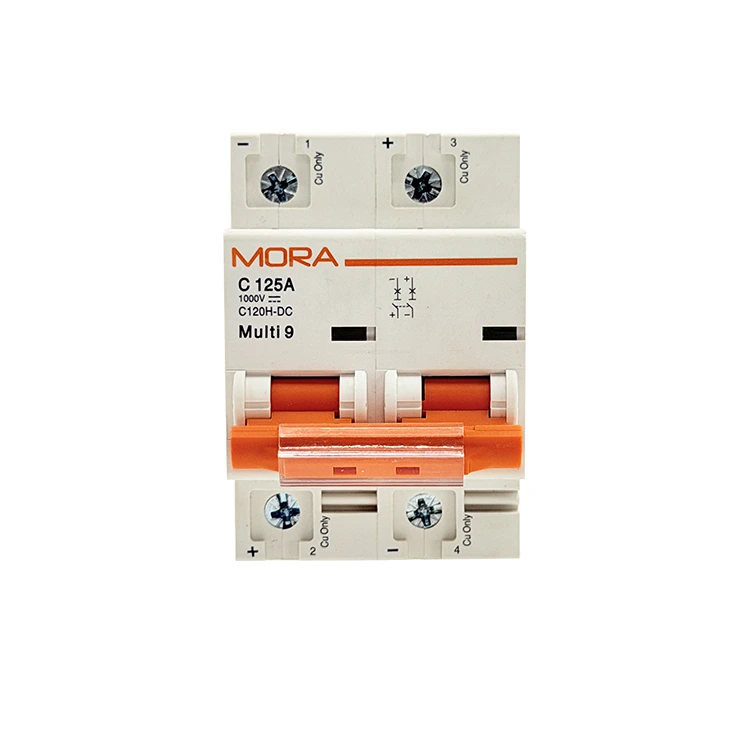

3. Polarite İşaretlerini Hizalayın:Polarite Eşleşmesi. NC Serisi 2P DC Minyatür Devre Kesicinin ön yüzüne damgalanmış (+) ve (-) sembollerini inceleyin. Gelen pozitif kablonuzu Kutup 1'in (artı işaretli) üstüne ve gelen negatif kablonuzu Kutup 2'nin (negatif işaretli) üstüne bağlayın. Uyarı: Bu düzeni tersine çevirmek, dahili mıknatısların arkı soğutma kanallarına itmesini önler.

4. Tork Terminali Vidaları:Güvenli Bağlantı. Temiz bir şekilde soyulmuş bakır tel damarlarını tırtıklı tünel kelepçelerine tamamen yerleştirin. Kalibre edilmiş bir tork tornavidası kullanarak terminal vidalarını 2,0–2,5 Nm'ye sıkın. Gevşek terminal bağlantıları, erken termal açmaya yol açan lokal ısı üretir.

Başvuru SSS

NC Serisi 10kA kesme kapasitesini akü sistemleri için standart 6kA alternatiflerinden daha güvenli kılan nedir?

Akü bankaları, doğrudan arıza sırasında milisaniyeler içinde çok büyük kısa devre akımları sağlayabilir. Yalnızca 6kA değerindeki bir kesici, arıza enerjisinin mekanik sınırlarını aşması durumunda temas kaynağı veya mahfaza kopması yaşayabilir. NC Serisi 2P DC Minyatür Devre Kesicinin yükseltilmiş 10kA derecesi, kesici muhafazasına zarar vermeden veya yakındaki bileşenlere zarar vermeden bu ciddi, yüksek enerjili akü kısa devrelerini güvenli bir şekilde temizlemesini sağlar.

NC Serisi 2P kesici, daha yüksek DC gerilimlerini kaldıracak şekilde seri döngüye bağlanabilir mi?

Evet. Sistem voltajınız tek kutuplu değeri aşarsa, pozitif iletkeni seri olarak her iki kutuptan geçirebilirsiniz (Kutup 1'in tepesine girerek, Kutup 1'in altından Kutup 2'nin tepesine atlayarak ve Kutup 2'nin altından çıkarak). Bu, toplam voltajı iki ayrı ark odasına bölerek kesicinin daha yüksek genel voltajları güvenli bir şekilde yönetmesine olanak tanır.

Tasarım mühendisleri kapalı dış mekan muhafazalarının içindeki yüksek ortam ısısını nasıl hesaba katmalıdır?

Dahili bimetalik şeritler, 30°C'lik fabrika standardı taban çizgisinde kalibre edilmiştir. Ortam sıcaklığının ve doğrudan güneş ışığının iç sıcaklığı 55°C'ye çıkardığı, havalandırmasız bir dış mekan birleştirme kutusu içine monte edildiğinde, bimetalik elemanlar önceden genleşir. Bu, gerçek termal açma noktasını nominal akımın kabaca %83 ila %85'ine düşürür. Rahatsız edici açmaları önlemek için mühendisler ya pasif soğutma panjurlarını entegre etmeli ya da standart termal değer kaybı tablolarını uygulayarak kesici derecesini arttırmalıdır.
