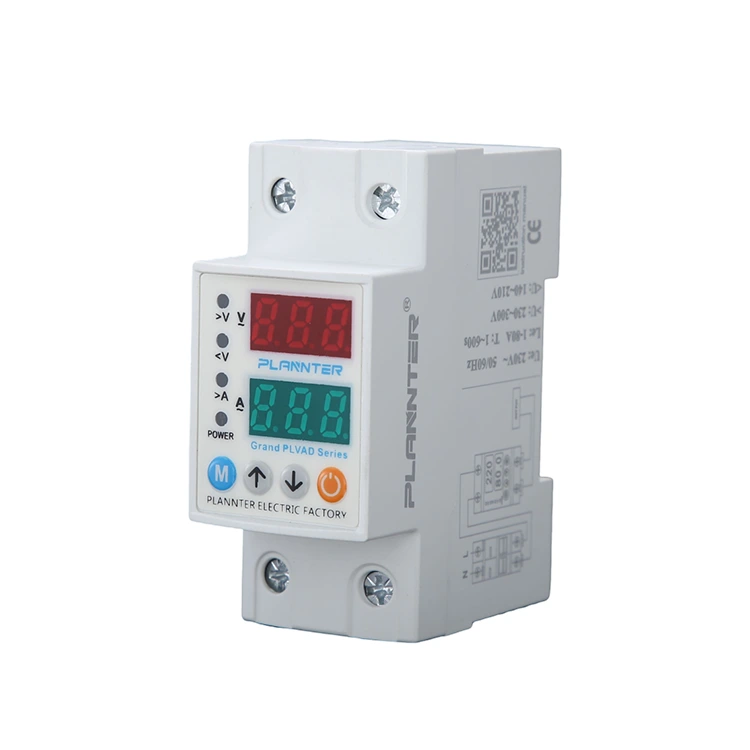

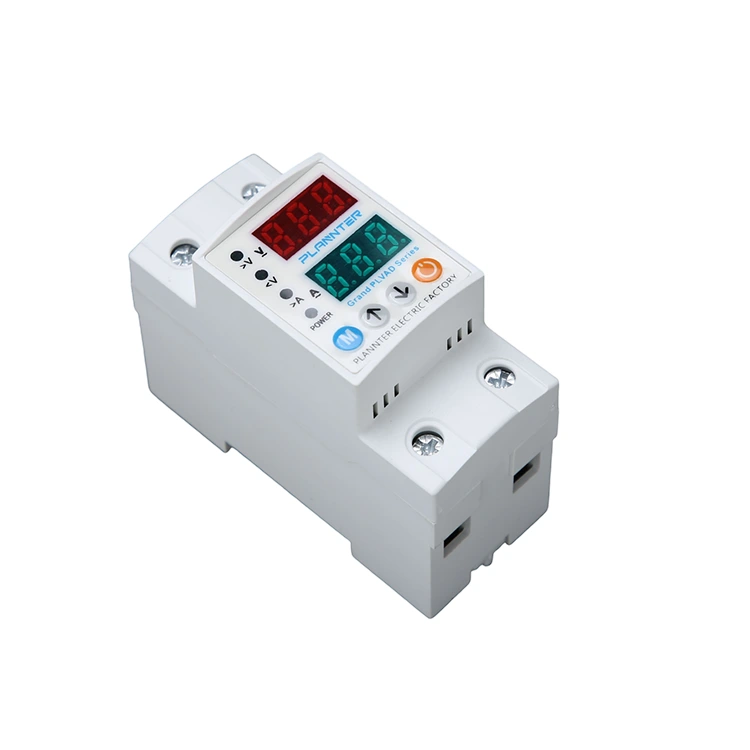

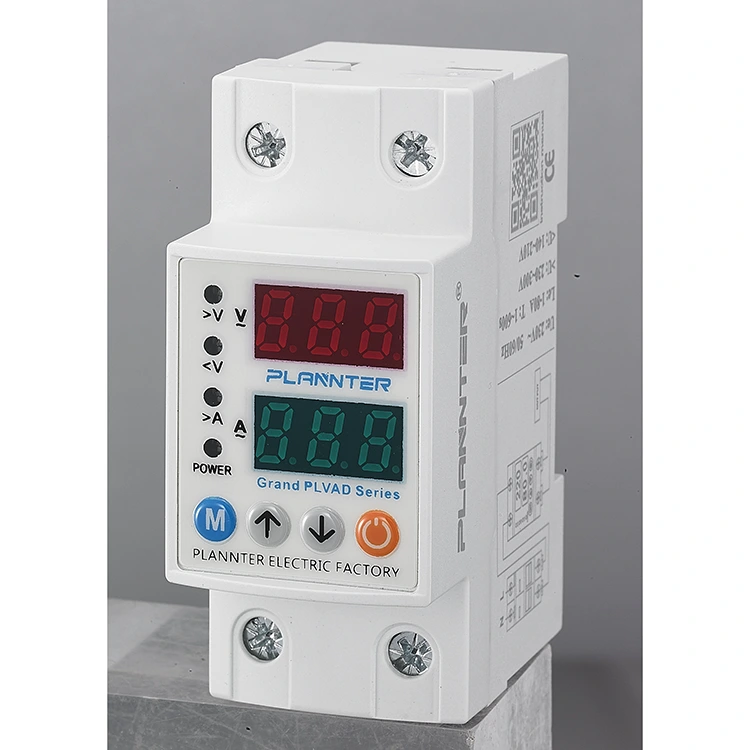

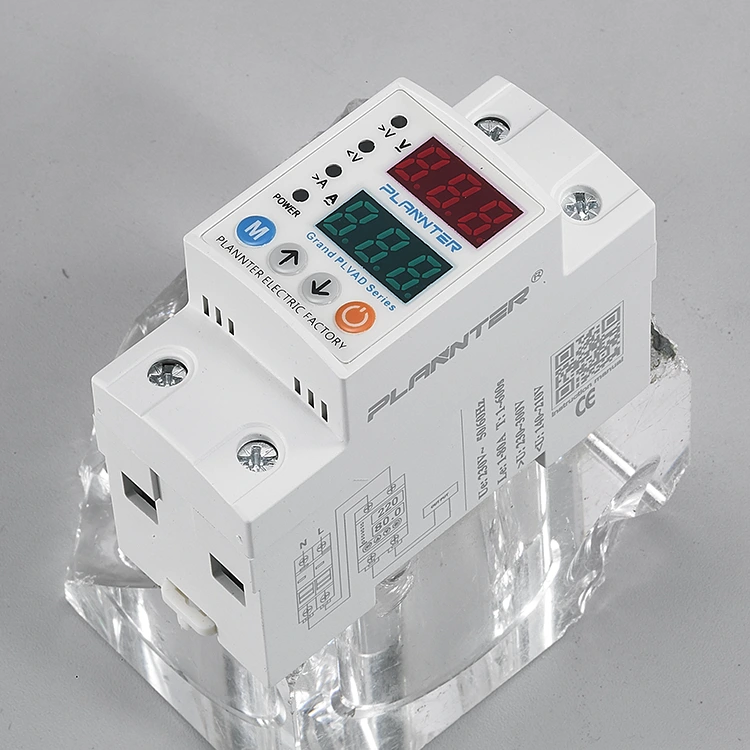

40A 63A Üst ve Alt Koruyucu

Pugao 40A 63A Üst ve Alt Koruyucudevreleri ve bağlı cihazları voltaj dengesizliğinden korumak için tasarlanmış özel bir elektrik güvenlik cihazıdır. Standart 220VAC/230VAC sistemler (50/60Hz) için derecelendirilen bu raya monte ünite, hat voltajını sürekli olarak izler.

Gerilim seviyeleri güvenli eşikleri aştığında (aşırı gerilim) veya çok düşük düştüğünde (düşük gerilim) güç kaynağının bağlantısını otomatik olarak keserek motorların, devre kartlarının ve kabloların zarar görmesini önler. -20°C ile +55°C arasındaki sıcaklıklarda çalışabilen sağlam tasarımıyla, çeşitli ortamlarda güvenilir performans sağlar.

Çalışma prensibi

40A 63A Aşırı ve Alt Koruyucunun çalışma prensibi aslında gerilim verilerinin izlenmesidir. Bu, örneğin sensörlerin, kontrol ünitelerinin, rölelerin ve diğer koşulların algılanmasını ve izlenmesini içerir.

Sensör: Gerilim seviyesi gerçek zamanlı olarak izlenebilir. Voltaj önceden ayarladığımız eşiği aşarsa veya altına düşerse sensör kontrol ünitesine bir sinyal göndererek işlemi çalıştırmamızı ister.

Kontrol ünitesi: sensörden sinyal alabilir ve voltajın anormal olup olmadığını tespit edebilir. Voltajın çok yüksek veya çok düşük olduğu algılanırsa kontrol ünitesi koruyucu önlemleri devreye sokacaktır.

Röle: Kontrol ünitesi tarafından komut verildiğinde röle, ekipmanın hasar görmesini önlemek ve yangını önlemek için devreyi hızla açar.

Ekipman Koruması

Hassas makinelerin düzgün çalışması için istikrarlı güç gerekir.40A 63A Üst ve Alt Koruyucukorumak için yaygın olarak kullanılır:

• Tıbbi Ekipman:Kritik tanılama araçlarının güç artışlarından zarar görmemesini sağlamak.
• Enstrümantasyon:Tutarlı voltaja dayanan kontrol sistemlerinin ve sensörlerin doğruluğunun korunması.

Endüstriyel/Ticari Yükler

Daha ağır uygulamalar için cihaz, önemli elektrik yüklerini kaldırabilecek yüksek akım değerleri sunar:

• 40A Değerlendirmesi:Standart ticari aydınlatma devreleri ve daha küçük ofis ekipmanı kurulumları için uygundur.
• 63A Değerlendirmesi:Daha yüksek akım kapasitesinin gerekli olduğu endüstriyel dağıtım panoları, ağır hizmet motorları ve ana güç beslemeleri için idealdir.

Koruma Tipi ve Mekanizması

The 40A 63A Üst ve Alt KoruyucuGüç güvenliğini yönetmek için sensörler ve röleler içeren akıllı bir kontrol sistemi kullanır:

• Aşırı Gerilim Koruması:Gerilimdeki ani artışları (örneğin nötr hat bağlantısının kesilmesi) algılar ve yangın tehlikelerini ve yalıtımın eskimesini önlemek için gücü keser.
• Düşük Gerilim Koruması:Motorların aşırı ısınmasına ve durmasına neden olabilecek voltaj düşüşlerini tanımlar ve yanmayı önlemek için yükün bağlantısını keser.
• Otomatik Kurtarma:Voltaj sabit bir aralığa döndüğünde ünite devreyi otomatik olarak yeniden kapatabilir, böylece manuel müdahale ihtiyacı azalır ve sürekli çalışma sağlanır.

Avantajları

Gerçek zamanlı voltaj izleme ve hızlı bağlantı kesme: 40A 63A Aşırı ve Düşük Koruyucu, aşırı voltaj veya düşük voltaj gibi ayarlanan eşiğin ötesinde voltaj tespit edildiğinde, hat voltajını her gün sürekli olarak izleyecektir, koruyucu, elektrikli cihazların yüksek voltaj veya düşük voltaj nedeniyle kalıcı olarak hasar görmesini önleyerek güç kaynağını kesecektir.

Elektrikli cihazların servis ömrünü uzatın: Uzun vadeli sabit bir voltaj ortamı varsa, hasar ve eskimenin neden olduğu voltaj şokları nedeniyle elektronik bileşenler azalacaktır, genel ekipman ömrünü uzatmak için güç kaynağını dengeleyebilir ve dalgalanmaları azaltabilir.

Ekipmanı koruyun: Bilgisayarlar, tıbbi ekipmanlar, enstrümantasyon ve kontrol sistemleri gibi yüksek voltaj doğruluğu gerektirir. Anormal voltaj tespit edilirse ekipman veri kaybını önlemek için güç kaynağı kesilecektir.

Yüksek güvenlik ve koruma performansı: Gerilimdeki ani bir yükseliş kablonun aşırı ısınmasına, kısa devreye veya yangına neden olabileceğinde, 40A 63A Aşırı ve Düşük Koruyucu, aşırı gerilim anında güç kaynağını zamanında keser, elektrik yangını riskini azaltır ve elektriğin güvenliğini artırır.

SSS

Voltaj limitlerini nasıl ayarlayabilirim?

Ünite, bağlı cihazlarınızın özel gereksinimlerine uyacak şekilde aşırı voltaj ve düşük voltaj eşiklerini kalibre etmenize olanak tanıyan ayarlanabilir ayarlara sahiptir.

"Otomatik kurtarma" özelliği nedir?

Bir arıza giderildikten ve voltaj güvenli bir aralığa döndükten sonra, 40A 63A Aşırı ve Düşük Koruyucu, gücü otomatik olarak geri yükleyebilir, manuel sıfırlama ihtiyacını azaltır ve sürekliliği sağlar.

40A ve 63A arasındaki fark nedir?

Bu, nominal akım kapasitesini ifade eder. 63A modeli, 40A modeline göre daha yüksek bir elektrik yükünü (daha fazla cihaz) kaldırabilir. Toplam bağlı yükünüze göre seçim yapın.

Bu yıldırım dalgalanmalarına karşı koruma sağlıyor mu?

Bu cihaz aşırı/düşük voltaj koruması için tasarlanmıştır. Doğrudan yıldırım çarpmasına karşı kapsamlı güvenlik için bu koruyucunun özel bir Aşırı Gerilim Koruma Cihazı (SPD) ile birlikte kullanılması tavsiye edilir.

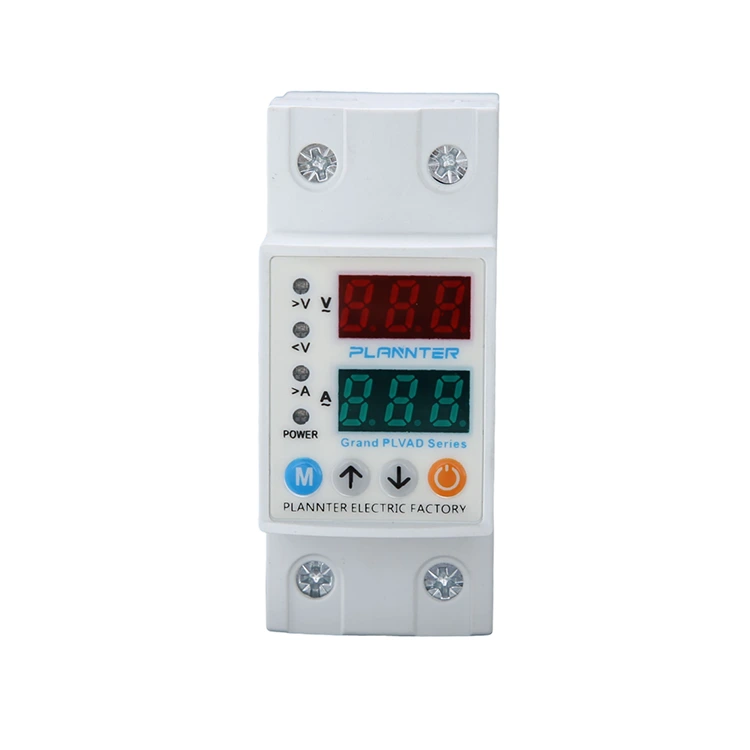

Ekran ve Düğmeler

1 - SET Butonu: Bu buton, Aşırı akım değerleri ve yüksek/düşük gerilim ayar değerleri ve hata ayar/değiştirildikten sonra kaydetmek için kullanılır.

bekleme süresi.

2 - YUKARI Düğmesi: Gerekli değeri artırın.

3 - Aşağı Butonu: İstenilen değeri azaltın.

4 - Manuel Açma/Kapama Butonu: Cihaz çıkışını manuel olarak açıp kapamak için kullanılır. Çıkış kapatıldığında ekranda “KAPALI” mesajı görüntülenecek ve cihaz otomatik sıfırlama yapamayacaktır. Cihazı yeniden etkinleştirmek ve normal çalışmaya devam etmek için düğmeye tekrar basın (mevcut bir arıza olmaması şartıyla).

5 - Mevcut Ekran

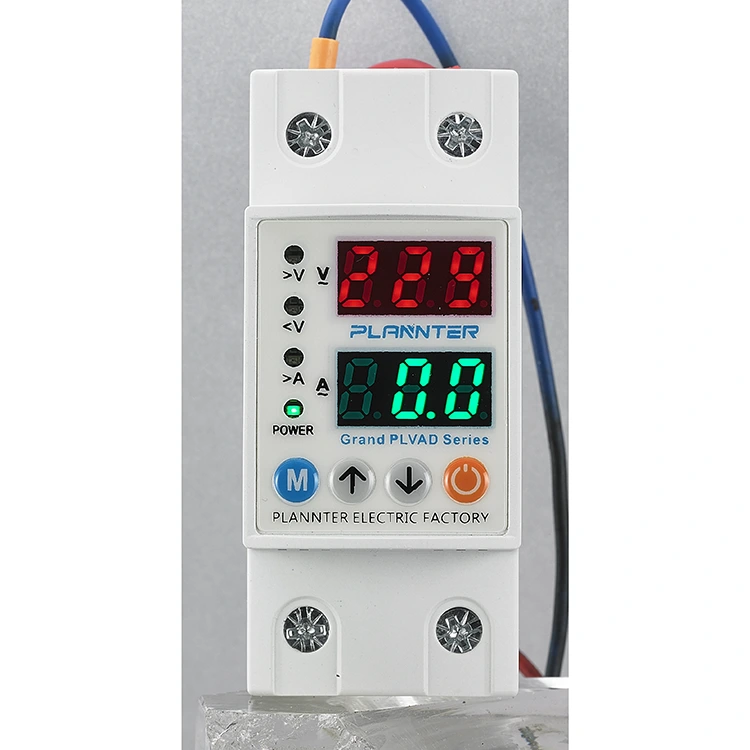

1.Gösterge Grubu: Normal çalışma koşullarında giriş (şebeke) gerilim değerini gösteren bu göstergedir. Hiçbir arıza olmadığında ekran sürekli olarak yanmaya devam eder ve yüksek veya düşük voltaj hatası meydana geldiğinde yanıp söner. Programlama sırasında ekran, aşırı akım, yüksek/düşük gerilim eşikleri, arıza gecikmesi ve sıfırlama gecikme süreleri gibi ayarlanmakta olan ilgili parametre değerlerini gösterir.

6 - Gerilim Göstergesi

2.Gösterge Grubu: Normal çalışma sırasında bu bölümde mevcut değer gösterilir. Sistem normal şekilde çalışırken ekran sürekli yanmaya devam eder ve aşırı akım arızası durumunda yanıp söner. Programlama işlemi sırasında ilgili program parametresinin sayısal değerini görüntüler.

7 - LED Göstergeler:

A>: Aşırı akım hatası tespit edildiğinde yanar.

V>: Yüksek gerilim hatası oluştuğunda yanar.

V<: Düşük voltaj hatası oluştuğunda yanar.

Out: Cihaz çıkış işlemine başladığında yanar.

Bağlantı Şeması

Şebekeden gelen nötr ve faz kabloları cihaz üzerinde “Giriş” olarak işaretlenmiş “N” ve “L” terminallerine bağlanmalıdır.

Aşırı veya düşük gerilimden korunması amaçlanan ekipmanın nötr ve faz kabloları, cihazın “Çıkış” bölümünün altındaki “N” ve “L” terminallerine bağlanmalıdır.

Boyutlar
