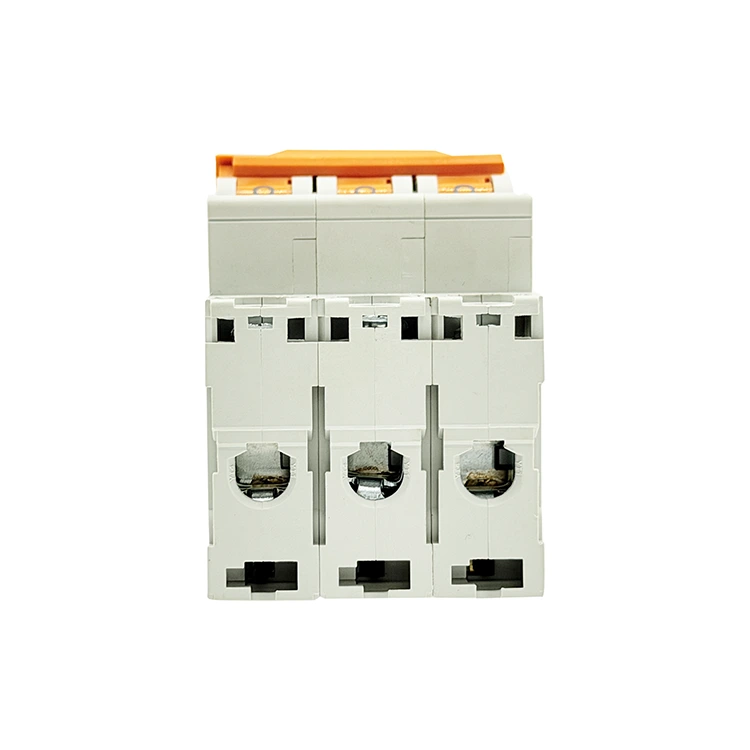

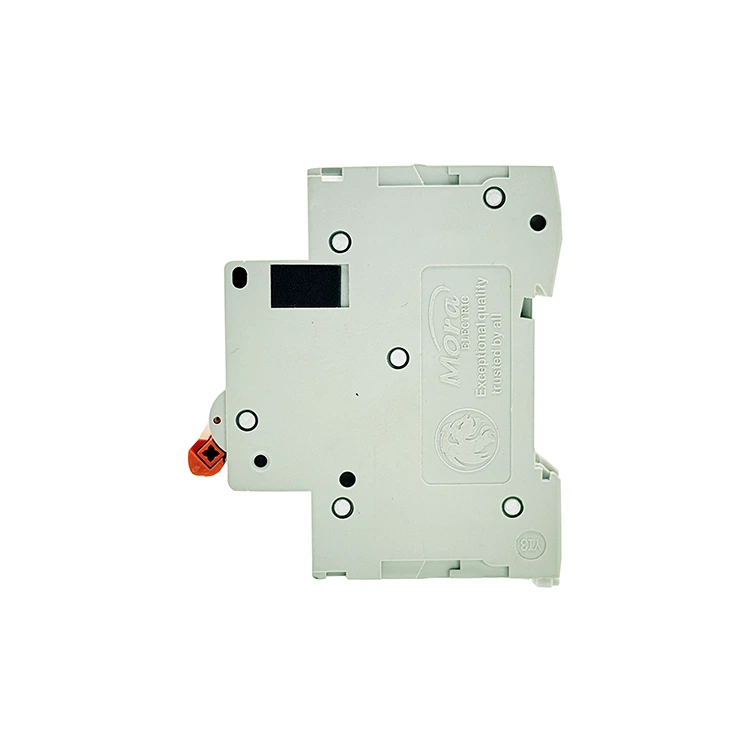

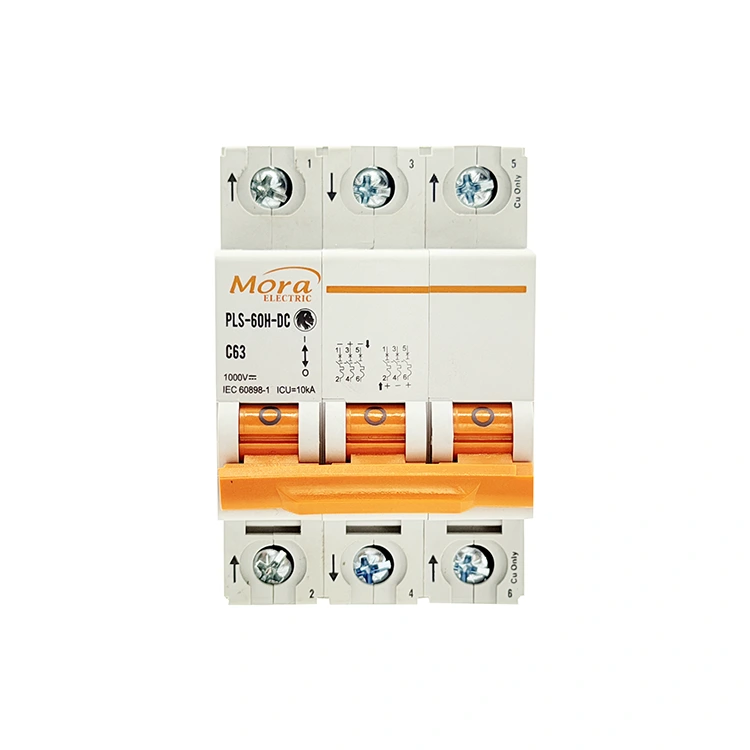

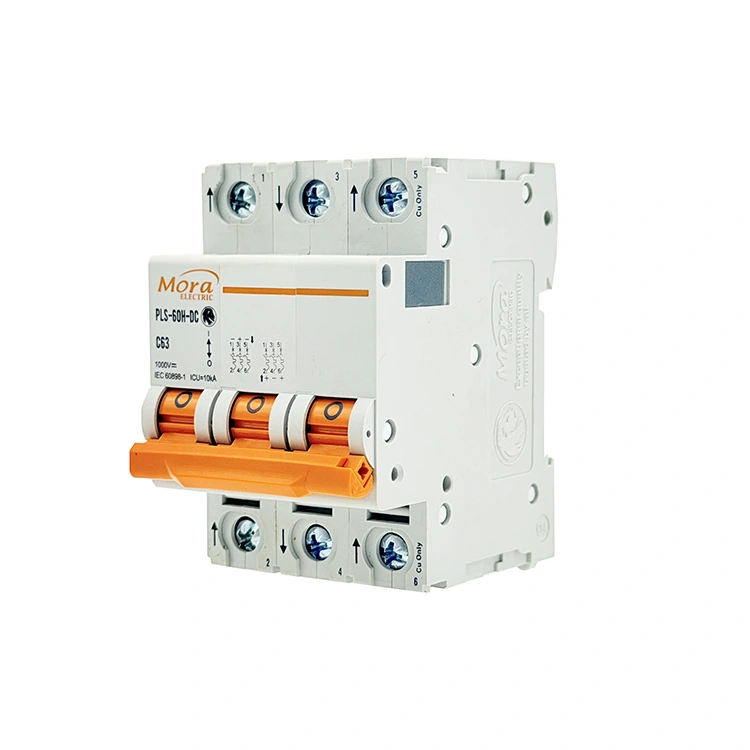

C65 3 Kutuplu DC Devre Kesici

Çin'de yerleşik bir C65 3 Kutuplu DC Devre Kesici fabrikası olarak faaliyet gösteren PUGAO (Mora), aynı anda birden fazla yüksek voltajlı DC yolunu kesmek için optimize edilmiş sağlam 3 kutuplu elektrik anahtarları üretir; Bu 3P kırıcı, özel şebeke dışı ve endüstriyel hizmet depolama taleplerini karşılamak için otomatik bileşen kalibrasyonundan ve üçlü sabit mıknatıslı ark söndürme odalarından yararlanır.

Mühendisler 3P DC Anahtarını Aslında Nerede Kullanıyor?

Standart düşük voltajlı güneş enerjisi kurulumları genellikle 250V veya 500V DC'de sınırlanır ve basit tek veya çift kutuplu kablolama döngülerine olanak tanır. Bununla birlikte, büyük ölçekli endüstriyel ticari güneş panelleri, şebekeden bağımsız çiftlik sistemleri ve büyük merkezi telekomünikasyon tesisleri büyüdükçe, sistem mühendisleri C65 3 Kutuplu DC Devre Kesici gibi 3 kutuplu konfigürasyon gerektiren farklı tasarım seçenekleriyle karşı karşıya kalıyor.

750V DC Yüksek Gerilim Serisi Arabağlantı

Çıkış verimliliğini en üst düzeye çıkarmak ve uzun mesafelerde sistem hattı iletim kayıplarını sınırlamak için mühendisler sıklıkla güneş paneli dizilerini uzun seriler halinde çalıştırmayı tercih ediyor. Bu istifleme, 750V DC'ye kadar açık devre voltajlarını çalıştırır. Standart bireysel devre kesici bölmelerinin her biri 250V olarak derecelendirildiğinden, 3P ünitesi mühendislerin pozitif iletkeni seri kablolama düzeninde iki kutuptan geçirerek negatif iletkeni üçüncü kutuptan geçirmesine olanak tanır. Bu, elektrik stresini üç mikro ortamın tümüne eşit olarak böler.

Üç Telli Yüzer DC Ağları

Bazı ağır hizmet tipi endüstriyel işleme kurulumları ve madencilik taşıma ekipmanları, özel bir merkez bağlantılı veya üç kablolu topraklamasız DC dağıtım topolojisi (Pozitif, Negatif ve Nötr/Toprak referans kablolarından oluşur) kullanır. 3 kutuplu bir koruyucu anahtar, bir arıza sırasında üç farklı akım taşıyan iletkenin tümünü aynı anda izole ederek düzensiz kaçak geri dönüş akımları potansiyelini keser.

Çift Kaynaklı Pil Depolama Yedekleme Yalıtımı

Yerelleştirilmiş telekomünikasyon anahtarlama düğümlerinde, tek bir 3 kutuplu donanım kasası, bölünmüş bir veri yolu düzenlemesini yönetmek için yapılandırılabilir; örneğin, tek bir paylaşılan ortak dönüş hattının yanında iki ayrı pozitif gelen akü grubu hattının anahtarlanması gibi. Bu, alanı kısıtlı ekipman raflarındaki panel alanı gereksinimlerini azaltır.

Performans Yetenekleri

Aşağıda tanımlanan çalışma eşikleri ve mühendislik malzemeleri, otomatik kalite doğrulama tezgahlarımızda sıkı bir şekilde korunur:

750V'de Dahili Temas Füzyonunu Hangi Teknolojiler Engelliyor?

1. Üçlü Kalıcı Mıknatıslı Üflemeli Ark Sistemleri

Yüksek voltajlı doğru akım arkları, doğal sıfır akım durumunu geçmez; bu, standart bakır bileşenleri kolayca eriten, açık kontaklar arasında yüksek sıcaklıkta bir plazma kanalını destekleyebilecekleri anlamına gelir. Bunu çözmek için C65 3 Kutuplu DC Devre Kesicimiz, üç ayrı kutbunun her birinin içinde bağımsız kalıcı mıknatıslar içerir. Bu mıknatıslar, arkı iten, fiziksel olarak temas pedlerinden uzaklaştıran ve 9 plakalı çelik soğutma ızgarasının derinliklerine doğru iten güçlü bir yerel manyetik alan oluşturur. Bu eylem arkı 5 milisaniye içinde böler ve söndürür.

2. Senkron Mekanik Mandal Bağlantısı

Yüksek voltaj arızası sırasında bir kutup açılmayı geciktirirse, kalan kutup elektriksel stresin yükünü üstlenir ve terminalin yanmasına neden olur. PUGAO (Mora) bu kesicileri, üç kutup alt mekanizmasının tümünü birbirine bağlayan sert bir dahili mekanik bağlantı çubuğuyla inşa eder. Bir kısa devre arızası herhangi bir kutuptaki manyetik açma bobinini tetiklerse, ortak açma bağlantı çubuğu üç kutbun tamamını aynı anda düşmeye zorlayarak tehlikeli tek hatlı enerji durumlarını önler.

3. Hassas Fabrika Punta Kaynak Kontrolü

Çok kutuplu kesicilerin içindeki terminal direncindeki değişiklikler, eşit olmayan akım dağıtımına ve dağıtım kutuları içinde lokalize sıcak noktalara yol açar. 5.000 metrekarelik üretim tesisimiz, otomatik mikro kırıcı üretim hattını kullanarak bu sorunun önüne geçiyor. Otomatik delme ve nokta kaynak makineleri, iç şöntleri ve bakır kontak düzeneklerini hassas konumlara kilitleyerek üç kutbun tamamında aynı iç direnç seviyelerini sağlar.

Karmaşık Saha Sorunları İçin Sorun Giderme Kılavuzu

• C65 3 Kutuplu DC Devre Kesici değiştirme kolu, sistemin ilk başlatılması sırasında otomatik olarak orta konuma sıfırlanır

Bu neden olur:Aşağı yönde bir kısa devre mevcut olduğunda veya pozitif seri döngü atlama teli negatif kontak terminaline yanlış bağlanarak kutuplar arasında ölü bir kısa devre oluştuğunda dahili mekanik mandal düşer.

Nasıl düzeltilir:Ana güç döngüsünü tamamen izole edin. Döngü atlama kablosu yapılandırmanızı seri şemasına göre kontrol edin. Anahtarı tekrar açmaya çalışmadan önce kısa devre yapmış kabloları veya izolasyon kopmalarını bulmak için aşağı akış hatlarında bir izolasyon direnci test cihazı kullanın.

• Bir kutup portu, bitişik terminal portlarına kıyasla yüksek sıcaklık artışı gösteriyor

Bu neden olur:Söz konusu bağlantı noktasının terminal vidası, saha kurulumu sırasında yetersiz torkla uygulanmıştır veya tünel kelepçesi içindeki tel şeritler eşit olmayan şekilde sıkıştırılmıştır.

Nasıl düzeltilir:Güç aktarımını kapatın. İletkeni sıcak bağlantı noktasından çıkarın, bakır telleri ark hasarı veya oksidasyon açısından inceleyin, gerekirse kabloyu kesin ve yeniden sıyırın, yeniden takın ve vidayı 2,5 Nm'ye sıkmak için kalibre edilmiş bir tork anahtarı kullanın.

Mühendislik ve Uygulama SSS

Bir 3P DC kesici, seri döngü konfigürasyonunda kablolandığında neden daha yüksek voltajları kaldırabilir?

Minyatür devre kesicinin her bir bağımsız kutup odası, arıza koşullarında 250V DC'ye kadar güvenli bir şekilde söndürme yapacak şekilde tasarlanmıştır. Pozitif akım yolunun invertöre çıkmadan önce seri halinde iki ayrı kutuptan geçirilmesiyle, bir ark olayı sırasında kontaklar arasındaki toplam gerilim gerilimi oda başına 500V'tan 250V'a bölünerek sistemin daha yüksek genel gerilimleri kolayca yönetmesine olanak sağlanır.

Pozitif döngü atlama telini atlamanın ve üç ayrı ayrı güneş telini üç ayrı kutup üzerinden bağlamanın operasyonel sonuçları nelerdir?

Üç bağımsız diziyi seri olarak birbirine bağlamadan tek bir kesici şasi üzerinden çalıştırırsanız, her dizi için maksimum voltaj değeri 250 V DC'nin altında kalmalıdır. Herhangi bir dizi bu eşiği aşarsa ve bir arızayla karşılaşırsa, tek kutuplu bölmesi, ortaya çıkan yüksek voltaj arkını söndürmek için gereken voltaj bölme yeteneğinden yoksun kalacak ve bu da dahili muhafazanın tahrip olmasına yol açacaktır.

Yüksek güneş radyasyonuna sürekli maruz kalma, kapalı bir birleştirici muhafaza içindeki dahili bimetalik şerit kalibrasyonunu nasıl etkiler?

Bimetalik şeritlerimiz 30°C'lik kontrollü fabrika başlangıç ​​seviyesinde kalibre edilir. Güneş ısısının iç ortam koşullarını 55°C'ye kadar çıkardığı havalandırmasız bir dış mekan birleştirici kutuya kapatıldığında, C65 3 Kutuplu DC Devre Kesicinin içindeki bimetalik şeritler zamanından önce genişler. Bu, gerçek termal aşırı yük açma noktasını nominal nominal akımının yaklaşık %83 ila %85'ine düşürür. Buna karşı koymak için mühendisler ya pasif soğutma panjurlarını entegre etmeli ya da ilk sistem tasarımı aşamasında kesici derecesini arttırmalıdır.
