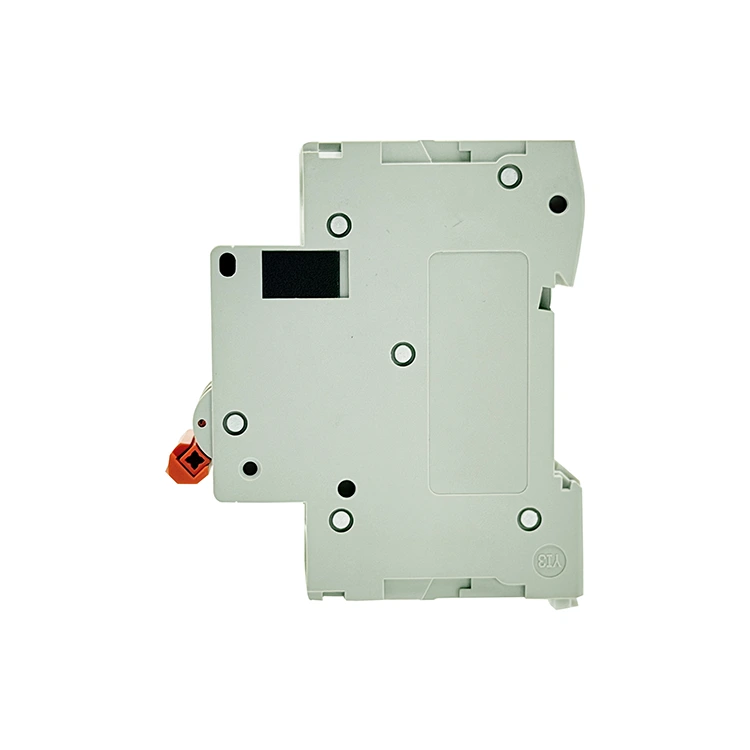

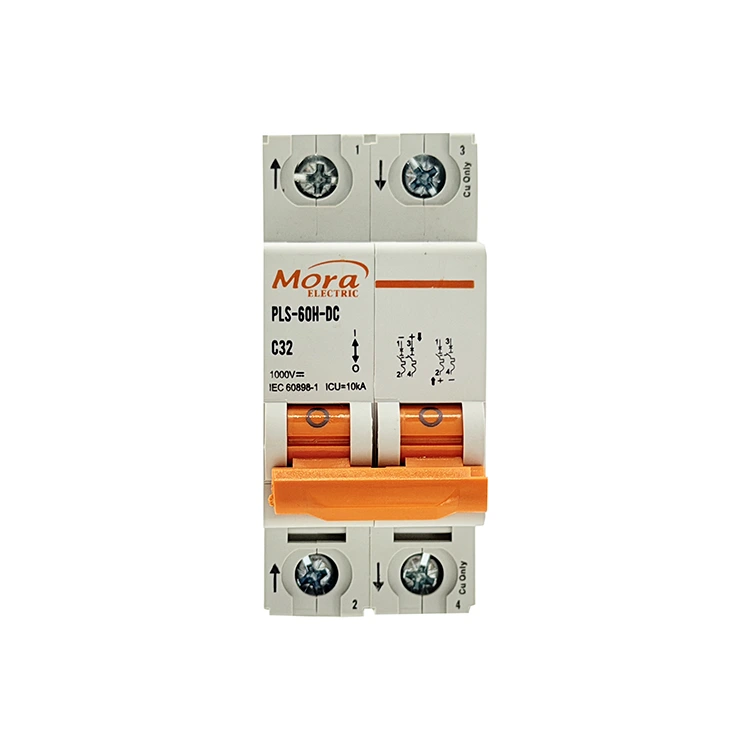

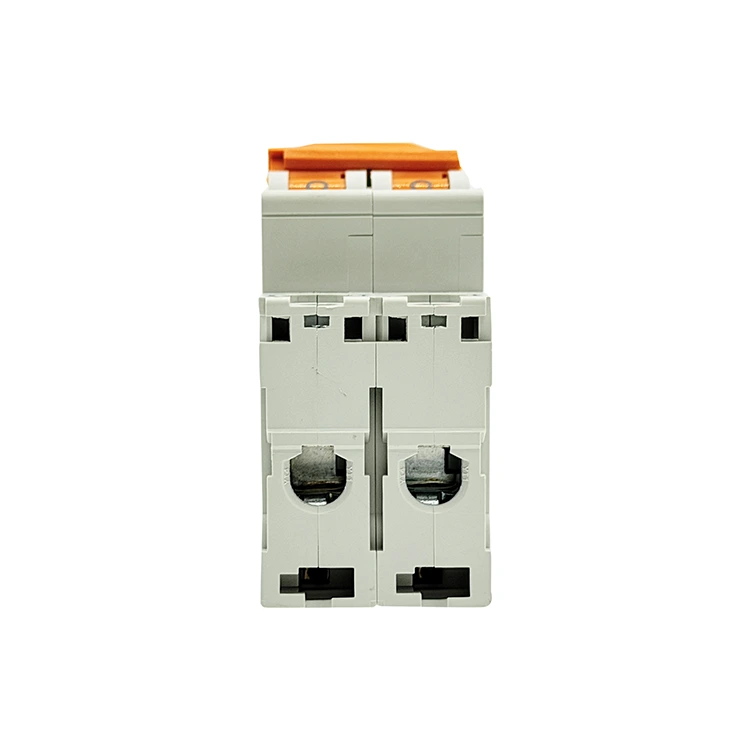

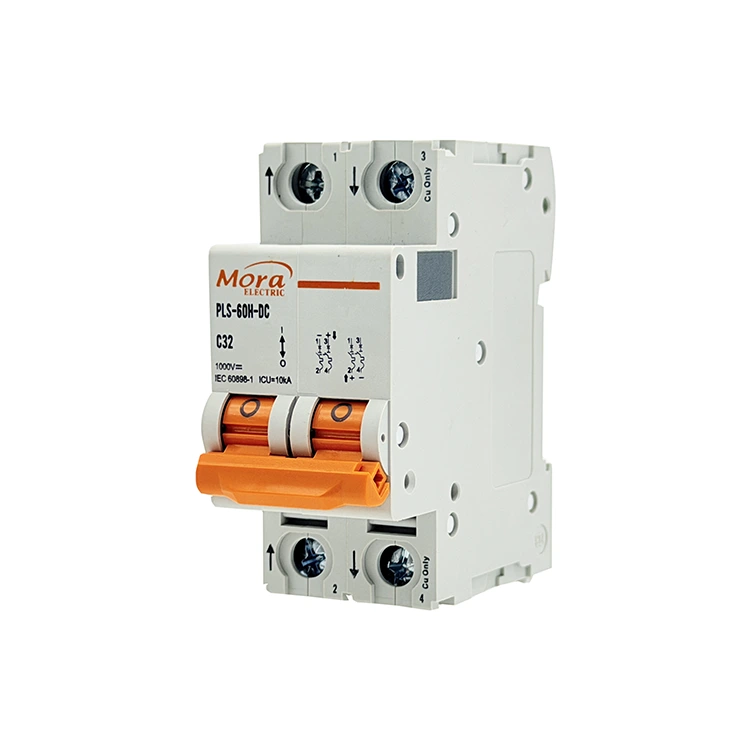

C65 2 Kutuplu DC Devre Kesici

Çin merkezli güvenilir bir C65 2 Kutuplu DC Devre Kesici fabrikası olan PUGAO (Mora), hem pozitif hem de negatif hatları aynı anda kesecek şekilde tasarlanmış çok kutuplu düşük voltajlı anahtarlar üretmektedir; Bu 2P termal manyetik kesici, zorlu telekomünikasyon ve fotovoltaik talepleri karşılamak için otomatik punta kaynağına ve yüksek kapasiteli ikili manyetik ark odalarına dayanır.

Teknik Tanım

C65 2 Kutuplu DC Devre Kesici, 500 V'a kadar yüksek voltajlı doğru akım (DC) döngülerini yönetmek ve kesmek için tasarlanmış entegre bir elektromekanik güvenlik cihazıdır. Tek kutuplu alternatifler hattın yalnızca bir tarafını keserken, 2 kutuplu konfigürasyon hem pozitif hem de negatif iletkenleri aynı anda yönetir. Bu çift hatlı kesinti, tam galvanik izolasyon sağlar ve topraklanmamış yüzer ağlar için çok önemlidir.

2P minyatür devre kesicimiz iki bağımsız kutbu dahili bir ortak açma mekanizmasıyla bağlar. Kutuplardan herhangi birinde bir arıza tespit edilirse, her iki hat da anında açılır ve voltajın kalan iletkenden geri beslenmesi önlenir.

500V Yüzer Güneş PV Dizileri

İnvertör verimliliğini en üst düzeye çıkarmak için sistem voltajının yükseltildiği güneş panellerinde negatif hattın topraklanması genellikle pratik değildir. C65 2 Kutuplu DC Devre Kesici, bir PV dizisinin pozitif ve negatif çıkışlarına bağlanır. Her iki kutbu da izole ederek, gündüz bakım döngüleri sırasında potansiyel toprak çarpması tehlikelerini tamamen ortadan kaldırır.

Yüksek Kapasiteli Batarya Enerji Depolama Sistemleri

Endüstriyel akü grupları ve şebekeden bağımsız güneş enerjisi depolama konfigürasyonları genellikle 120V ila 400V DC kurulumlarında çalışır. Tek kutuplu bir cihaz bu devrelerdeki çift toprak arızasını güvenli bir şekilde temizleyemez. Bu 2 kutuplu sistemin uygulanması, akü muhafazasının herhangi bir yerindeki kısa devrelerin temiz ve kapsamlı bir kapatmayı tetiklemesini sağlar.

Elektrikli Araç Hızlı Şarj Altyapıları

Ticari hızlı şarj istasyonları, enerjiyi araç akülerine aktarmak için yüksek voltajlı DC yollarını kullanır. Bu devre kesici, dahili redresör alt devresi ile birincil dağıtım kablosu arasında yerel bir izolasyon kontrol noktası görevi görerek servis teknisyenlerine tüm güç hatlarını aynı anda kesmek için mekanik bir yöntem sağlar.

Teknik Özellikler

Aşağıda listelenen performans limitleri ve hammaddeler, üretim alanımızdaki otomatik test tezgahları aracılığıyla doğrulanmaktadır:

C65 2 Kutuplu DC Devre Kesicinin Teknik Faydaları

1. Çift Kutuplu Senkron Açma Bağlantısı

Bir rayda yüksek voltajlı kısa devre meydana geldiğinde, asimetrik voltaj yükselmesi invertörlerinize veya veri sunucularınıza zarar verebilir. C65 2 Kutuplu DC Devre Kesicimiz, her iki dahili kutbu birbirine bağlayan dahili bir mekanik tetikleme çubuğuna sahiptir. Yalnızca pozitif rayda bir kısa devre meydana gelse bile, dahili bağlantı her iki kutbu da mekanik olarak 5 milisaniye içinde açılmaya zorlayarak tüm alt devredeki potansiyel tehlike vektörlerini ortadan kaldırır.

2. Seri Bağlantılı Kalıcı Mıknatıslı Ark Söndürme

Daha yüksek DC voltajları, kontaklar ayrıldığında daha uzun, daha yoğun elektrik arkları üretir. Buna karşı koymak için 2P kesicimiz akım yolunu seri halinde iki farklı ark odasından geçirir. Her oda, arkı germek ve onu iki ayrı 9 plakalı çelik soğutma ızgarasına itmek için elektromanyetik kuvvet kullanan yerleşik kalıcı mıknatıslar içerir. Bu çift odacıklı tasarım, ark voltajını bölerek 500 V DC enerjiyi tek kutuplu düzene göre daha hızlı söndürür.

3. Otomatik Üretim ve Tutarlı Kalibrasyon

İç montajdaki değişiklikler, bir açma olayı sırasında bir kutbun diğerinin gerisinde kalmasına neden olarak geçici hat dengesizlikleri yaratabilir. PUGAO (Mora), minyatür devre kesicilerimiz için tam otomatik bir üretim hattı kullanarak bu insan değişkenini ortadan kaldırıyor. Delme, nokta kaynağı ve dahili bileşen yerleştirme, otomatik makineler tarafından yönetilerek her iki kutupta aynı iç dirençler ve senkronize mekanik zamanlama sağlanır.

Ortak Teşhis Saha Çözümleri

• Devre kesici 'AÇIK' konuma getirildiğinde hemen devreye girer Temel Neden: Aşağı yöndeki pozitif ve negatif dağıtım kabloları arasında doğrudan ölü kısa devre mevcut veya topraklanmamış bir sistemde topraklama hatası meydana geldi. Çözüm: Kesiciyi izole edin. Kısa devre yapan iletkenleri veya kırık yalıtım ceketlerini bulmak için aşağı yöndeki kablo demetinde bir yalıtım direnci test cihazı (megohmmetre) kullanın. Toplam sürekli akımın nominal değeri aşmadığından emin olun.

• Bir terminal portunda lokalize erime veya kavurma görünüyor Temel Neden: Terminal vidası kurulum sırasında önerilen torkta sıkılmamış veya uyumsuz kablo boyutları bakır tellerin gevşemesine neden olmuştur. Çözüm: Kömürleşmiş veya oksitlenmiş kablo uçlarını kesin. Yalıtımı yeniden sıyırın, temiz kablo çekirdeğini tünel tipi terminal kelepçesine tamamen yerleştirin ve vidayı 2,5 Nm'ye sıkmak için kalibre edilmiş bir alet kullanın.

Teknik SSS

500V DC'lik bir sistem neden iki adet tek kutuplu kesiciyi yan yana bağlamak yerine 2 kutuplu bir kesici kullanmalıdır?

Bağımsız tek kutuplu kesiciler dahili bir mekanik bağlantıdan yoksundur. Bir arıza meydana gelirse, kesicilerden biri diğerinden milisaniyenin çok küçük bir kısmı kadar önce açılabilir veya biri tamamen açmayı başaramayabilir. Bu, karşı rayın tamamen enerjili olmasını ve voltajın sisteme geri beslenmesini sağlayarak servis personelini tehlikeye atar ve ekipmanın hasar görmesine neden olur.

Gelen pozitif ve negatif hatlar çapraz bağlanırsa ikili ark odalarının içinde ne olur?

Çapraz kablolama, dahili bileşenler aracılığıyla akım döngüsünün yönünü değiştirir. Kontaklar koptuğunda, dahili kalıcı mıknatıslar elektrik arkını çelik soğutma ızgaralarına doğru itmek yerine, mekanik kilitleme mekanizmalarına doğru aşağı doğru çekecektir. Sıkışan ark, iç bileşenleri ve PA66 dış muhafazasını hızla eritecektir.

Dış mekan güneş enerjisi birleştirici muhafazalarının içindeki yüksek ortam ısısı, bu 2 kutuplu cihazın performansını nasıl etkiler?

Bimetalik termal aşırı yük elemanlarımız standart 30°C temel çizgisine göre kalibre edilmiştir. Yetersiz kutu havalandırması ve ortam ısısının birleşimi iç sıcaklıkları 55°C'ye çıkarırsa, C65 2 Kutuplu DC Devre Kesicinin içindeki dahili elemanlar planlanandan önce genişler. Bu, etkin termal açma eşiğini nominal isim plakası değerinin yaklaşık %83'üne kaydırır; bu da ya aktif havalandırmayı ya da hedef yükün azaltılmasını gerektirir.
