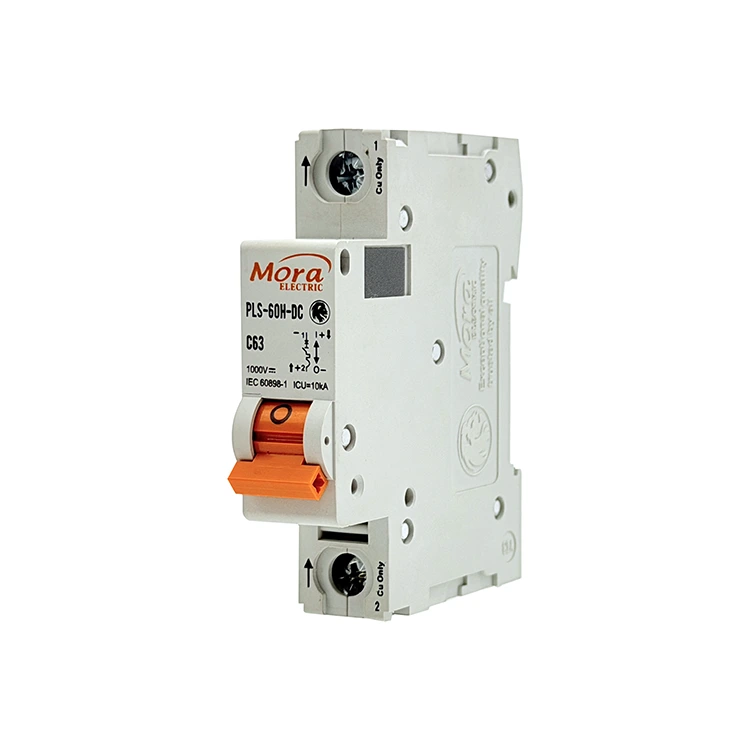

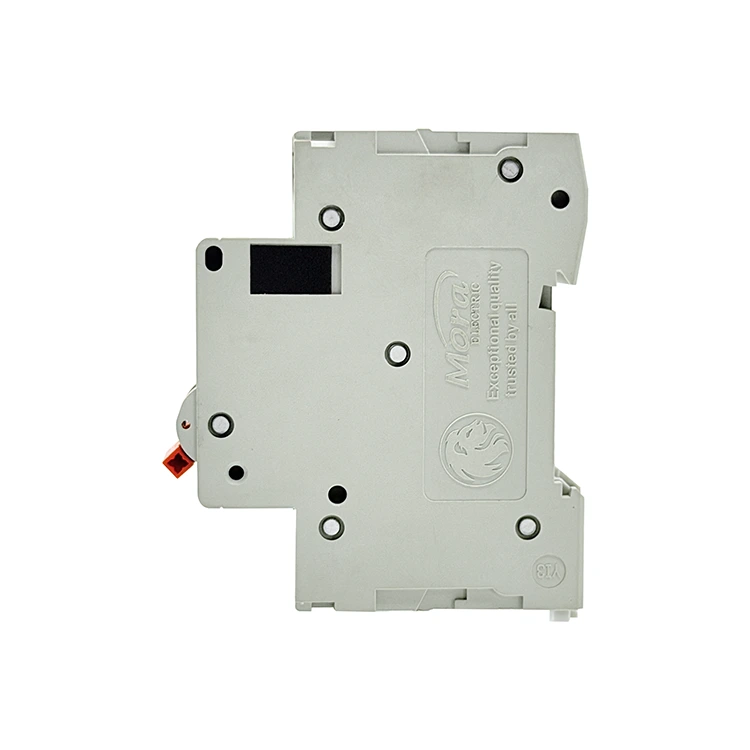

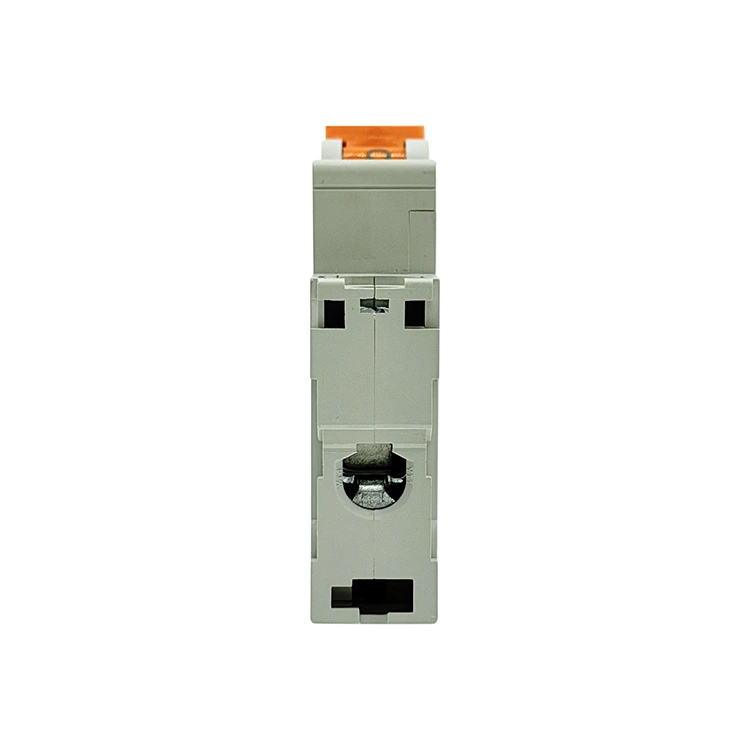

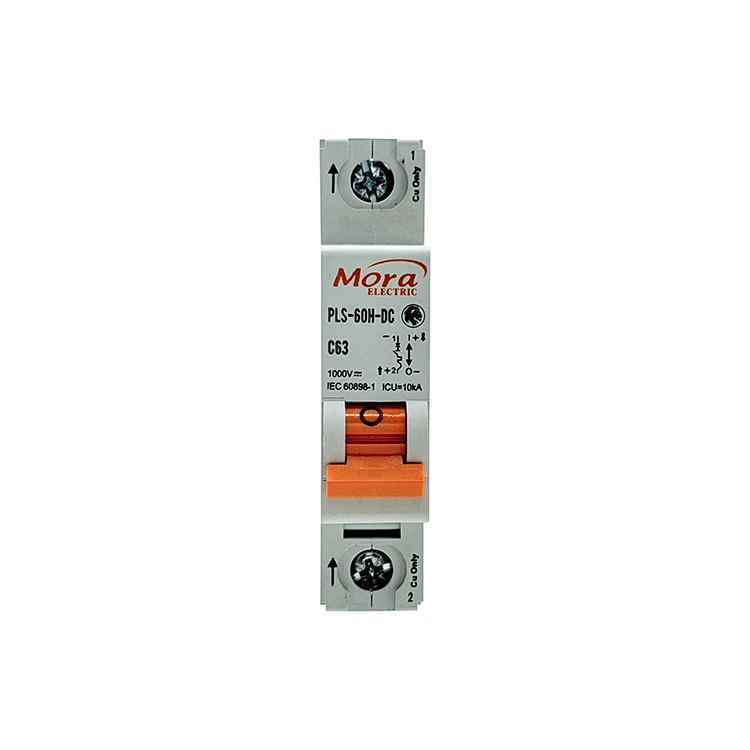

C65 1 Kutuplu DC Devre Kesici

PUGAO (marka: Mora), Çin'de özel bir C65 1 Kutuplu DC Devre Kesici fabrikası olarak faaliyet göstermektedir ve özellikle DC uygulamaları için tasarlanmış ağır hizmet tipi tek kutuplu anahtarlar tedarik etmektedir; 1P termal manyetik kesicimiz, güneş enerjisi dizilerinde ve telekom ağlarında kontak yanmasını ortadan kaldırmak için kalıcı mıknatıslı ark söndürme sistemine sahiptir.

Teknik Tanım ve Pratik Uygulamalar

C65 1 Kutuplu DC Devre Kesici, tek fazlı DC elektrik döngülerini korumak için tasarlanmış mekanik bir anahtardır. Alternatif akım (AC) hatlarının aksine, bir DC akım döngüsünde doğal bir sıfır geçiş noktası yoktur. Yük altında kontaklar açıldığında ortaya çıkan elektrik arkı sürekli ve son derece stabildir.

Tek kutuplu kesicimiz, arızaları sistem genelinde termal hasara neden olmadan ortadan kaldırmak için hedeflenen mekanik kuvvet ve manyetik ivmeyi kullanarak bir DC devresinin pozitif rayını izole eder.

Güneş Fotovoltaik Sistemleri

Konut ve ticari güneş enerjisi dizilerinde, ayrı panel dizileri sürekli DC voltajları üretir. Bu devre kesici, çıkış katmanındaki (12V ile 250V DC arasında değişen) birleştirici kutuların içine monte edilir. Bireysel dizileri izole ederek ters akım arızalarının veya kablo kısa devrelerinin güneş enerjisi dizisi boyunca yayılmasını önler.

Telekom Veri Merkezleri ve UPS Sistemleri

Modern iletişim donanımı, 48V ila 110V DC akü yedekleme sistemlerinde çalışır. C65 1 Kutuplu DC Devre Kesici, bitişik ağ sistemlerine giden gücü kesmeden yerel bileşen arızalarını izole ederek bireysel ekipman rafları için hedefe yönelik koruma sağlar.

Endüstriyel Otomasyon

Yerelleştirilmiş endüstriyel DC kontrol döngüleri, malzeme taşıma sistemleri ve dahili elektrikli araç aküsü yönetim devreleri, şarj modülleri ile birincil akü deposu arasında ayrı, güvenli bir şekilde izole edilmiş güç bölgeleri oluşturmak için tek kutuplu kesiciler kullanır.

Teknik Özellikler

Aşağıdaki matris, kalite kontrol test tezgahlarımızda doğrulanan standartlaştırılmış çalışma sınırlarını ve malzeme bileşimlerini özetlemektedir:

Temel Teknik Avantajlar

1. 5 Milisaniyelik Manyetik Ark Söndürme

Doğru akım arkları, kontrol edilmediği takdirde saniyeden çok daha kısa bir sürede bakır kontakları yok edebilir. Bunu çözmek için C65 1 Kutuplu DC Devre Kesicimiz iki dahili kalıcı mıknatıs içerir. Bir arıza meydana geldiğinde ve kontaklar ayrıldığında, manyetik alan arkı kontak yüzeylerinden uzaklaştırır ve onu 9 plakalı çelik soğutma ızgarasına yönlendirir. Izgara arkı 5 milisaniye içinde böler, soğutur ve söndürür, böylece temas yüzeylerindeki aşınma en aza indirilir.

2. Yüksek Hassasiyetli Bimetalik Aşırı Yük Kontrolü

Sürekli aşırı yüklemeler, kablo yalıtımını kademeli olarak bozarak ciddi bir yangın tehlikesi yaratır. PUGAO (Mora), farklı termal genleşme oranlarına sahip iki bağlı metalden oluşan kalibre edilmiş bimetalik şeritler kullanır. Sürekli aşırı akım, şeridi ısıtarak öngörülebilir şekilde bükülmesine ve tetikleme kolunu tetiklemesine neden olur. Bu mekanik kurulum, kısa başlatma ani artışlarının neden olduğu hatalı tetiklemeleri önlerken, gerçek aşırı yüklemeler sırasında güvenilir izolasyon sağlar.

3. Otomatik Nokta Kaynağı

Manuel iç montaj, değişken bağlantı dirençlerine ve tutarsız açma noktalarına yol açabilir. Üretim tesisimizde otomatik punta kaynak üniteleriyle donatılmış otomatik bir montaj hattı kullanılmaktadır. Dahili bakır şöntleri ve tetikleme mekanizmalarını hassas konumlara sabitleyerek, tüm üretim süreçlerinde eşit iç direnç sağlayarak dağıtım kabinlerinin içindeki bölgesel aşırı ısınmayı önlüyoruz.

Saha Kurulumu

1. Güç Kaynağını İzole Edin:Güvenlik Kurulumu. Birincil güneş enerjisi bağlantı kesme anahtarını veya akü izolasyon sigorta bloğunu yukarı yönde açın. C65 1 Kutuplu DC Devre Kesici donanımını monte etmeden önce gelen hatta 0V olduğunu doğrulamak için kalibre edilmiş bir dijital multimetre kullanın.

2. DIN Rayına sabitleyin:Muhafaza Düzeneği. Kesicinin tabanını standart 35 mm DIN rayına takın. Hem üst hem de alt yaylı tutma klipslerinin, mafsallı kolu çalıştırırken hareketi önleyecek şekilde yerine sıkıca kilitlendiğinden emin olun.

3. Polarite Göstergelerini Hizalayın:Kritik Adım. DC kesiciler yönlüdür. Terminal bağlantı noktalarının yanına damgalanmış (+) ve (-) göstergeleri bulun. Pozitif gelen besleme kablosu belirlenen pozitif giriş terminaline girmelidir. Bu kablolamayı tersine çevirmek, dahili mıknatısların elektrik arkını soğutma ızgarasına çekmesini önler.

4. Tork İletken Terminalleri:Nihai Doğrulama. Soyulmuş bakır iletkenleri tünel terminallerine temiz bir şekilde yerleştirin. Terminal vidalarını 2,0–2,5 Nm'ye sıkmak için kalibre edilmiş bir tork tornavidası kullanın. Gevşek bağlantılar lokal ısınmaya ve erken termal açmaya neden olur.

Teknik ve Mühendislik SSS

Bu tek kutuplu DC kesici neden standart bir AC dağıtım hattında kullanılamıyor?

Dahili ark bastırma sistemi, yönlü kalıcı mıknatıslara dayanır. Bir AC sisteminde akım sürekli olarak saniyede 50 veya 60 kez yön değiştirir. Bu alternatif akım, arkı çelik soğutma ızgarasının içine doğru değil de dışarı doğru plastik kaplamaya doğru zorlayarak kabuğun ciddi şekilde bozulmasına neden olur.

Saha kurulumu sırasında kablo polaritesi kazara ters çevrilirse DC kesicinin eğilmesine veya erimesine ne sebep olur?

Polarite ters çevrildiğinde, iç manyetik alan elektrik arkını soğutma ızgarasından uzaklaştırır ve doğrudan gümüş alaşımlı kontakların üzerinde tutar. Sıkışmış ark, 1.000°C'yi aşan lokal sıcaklıklar üreterek iç mekanizmaları ve PA66 polimer muhafazayı güvenli bir şekilde söndürmek yerine eritir.

Kapalı bir birleştirici kutunun içindeki ortam çalışma sıcaklığı termal açma eşiğini nasıl değiştirir?

Bimetalik şeritlerimiz 30°C'lik temel ortam sıcaklığına göre kalibre edilmiştir. Yalıtılmış bir dağıtım kutusunun içi doğrudan güneş ışığı nedeniyle 50°C'ye ulaşırsa, C65 1 Kutuplu DC Devre Kesicinin içindeki bimetalik şerit ön ısıtma yaparak damgalanmış nominal akımının yaklaşık %85 ​​ila %90'ında açma yapmasına neden olur. Yüksek sıcaklıktaki ortamlar için yükü azaltmanızı veya seçim parametresini yukarı doğru ayarlamanızı öneririz.
