PUGAO (Plannter Elektrik)Çin merkezli Kalıplanmış Kutulu Devre Kesicilerin profesyonel bir üreticisidir. Alanındaki geniş deneyimimizle, özel ihtiyaçlarınızı karşılamak için özelleştirilmiş çözümler sunuyoruz. Bu spesifik ekipman türünden daha fazlasına ihtiyacınız varsa ve bunun yerine alçak gerilim ve yüksek gerilim elektrik sistemleri için kapsamlı, tek elden bir çözüm arıyorsanız, sizi bizimle iletişime geçmeye davet ediyoruz.
Bir MCCB Neyi Korur?
Kalıplanmış Kutulu Devre Kesiciler (MCCB'ler) öncelikle alçak gerilim güç dağıtım sistemlerinde kullanılır. Temel işlevleri kabloları, jeneratörleri, motorları ve transformatörleri aşağıdaki üç tür arızanın neden olduğu hasara karşı korumaktır:

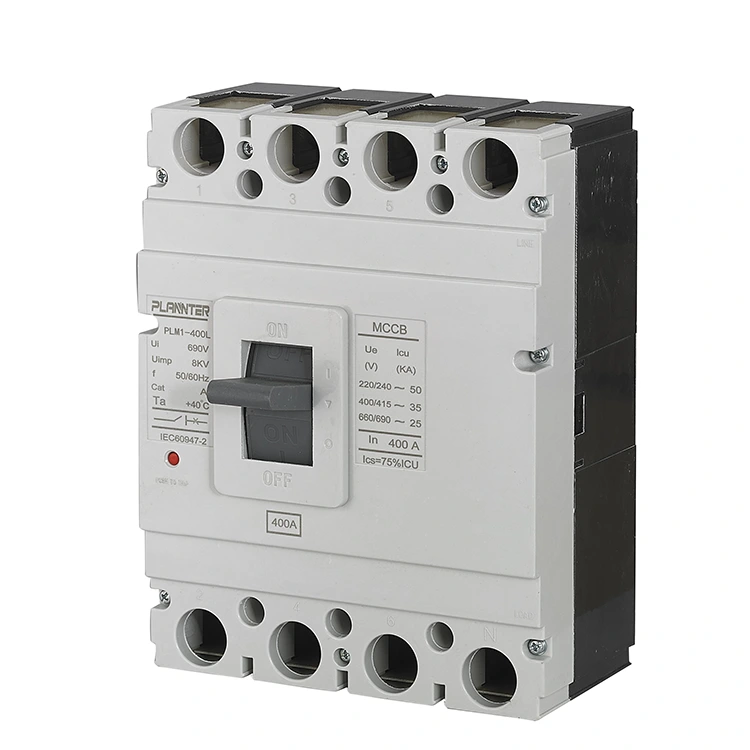

Aşırı Yük Koruması: Akım nominal değerini aştığında (kısa devre seviyelerine ulaşmadan da olsa) devre kesici, güç kaynağını bir zaman gecikmesiyle kesmek için termal sapma prensibini (bimetalik şerit kullanarak) kullanır, böylece kabloların aşırı ısınmasını ve alev almasını önler.
Kısa Devre Koruması: Akımda ani, çok büyük bir dalgalanma olması durumunda devre kesici, ekipmanın patlamasını önlemek için devreyi milisaniyeler içinde zorla keserek ani bir açma işlemini tetiklemek için bir elektromıknatıs kullanır.
Düşük Gerilim Koruması (Opsiyonel): Gerilim güvenli bir eşiğin altına düştüğünde devreyi otomatik olarak açar, böylece hassas ve hassas ekipmanı korur.
Ürün Tipi: Termal-Manyetik ve Elektronik
|
Özellikler
|

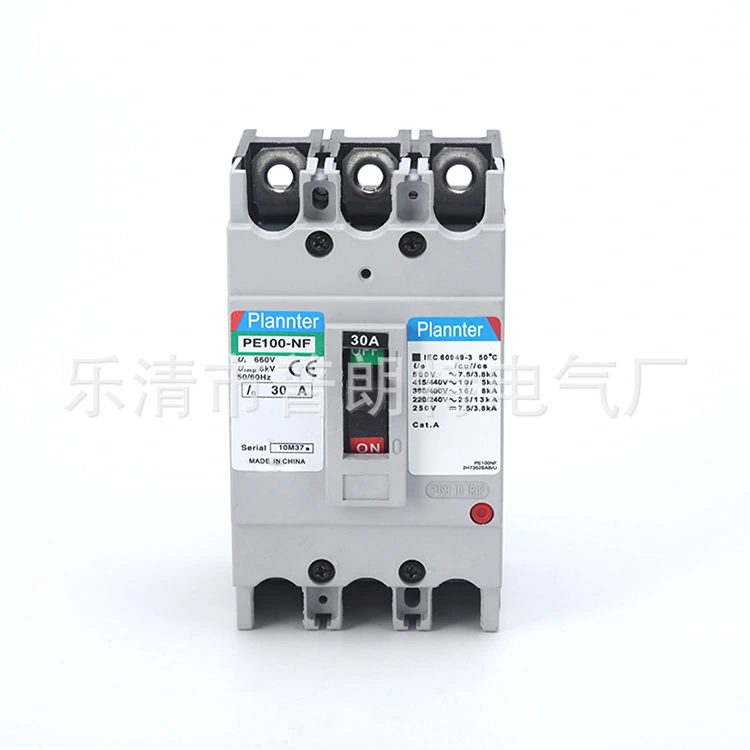

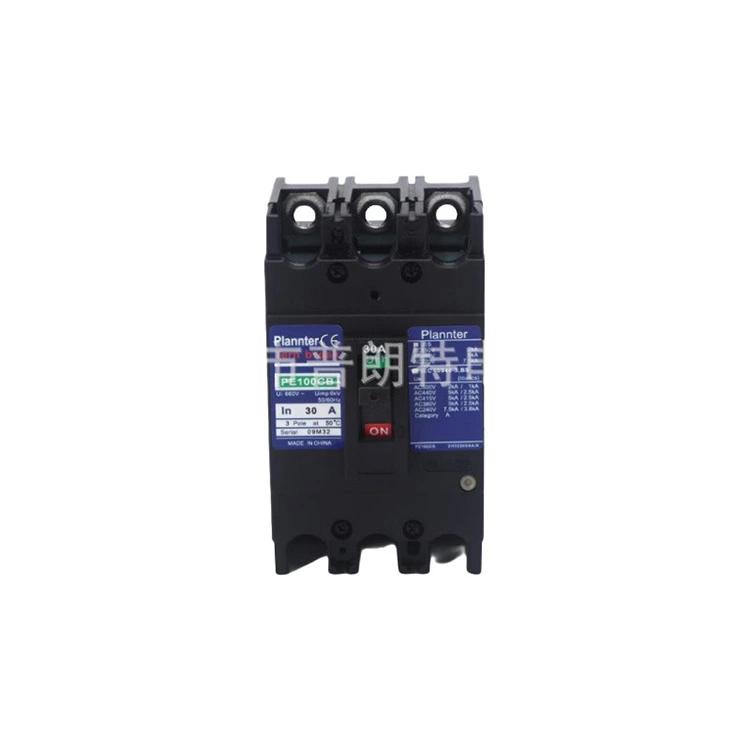

Termal-Manyetik Tip
|

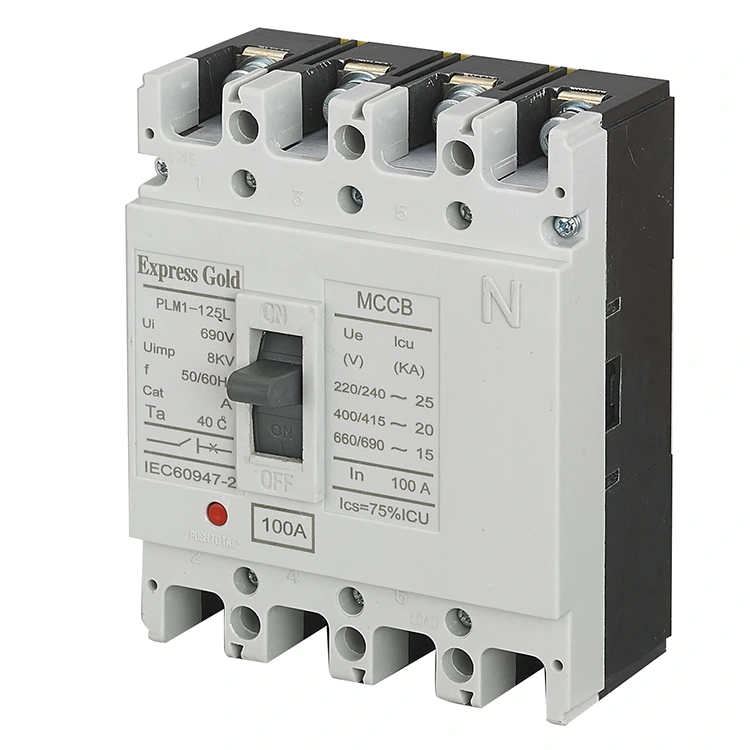

Elektronik Tip
|
|
Temel Bileşenler
|
Bimetalik Şerit + Elektromıknatıs (Tamamen Mekanik)
|
Mikroişlemci + Akım Trafosu (Akıllı Çip)
|
|
Koruma Fonksiyonları
|
Temel Koruma (Uzun Gecikmeli Aşırı Yük + Ani Kısa Devre)
|
Kapsamlı Koruma (Aşırı Yük + Kısa Devre Zaman Gecikmesi + Anlık Kısa Devre + Toprak Arızası)
|
|
Düzenleme Yetenekleri
|
Sabit veya Sınırlı Ayar Aralığı
|
Yüksek Hassasiyette Ayarlanabilir Ayarlar (Hem Akım hem de Zaman Programlanabilir)
|
|
Temel Avantajlar
|
Basit Yapı, Dayanıklı, Düşük Maliyet
|
Akıllı, Seçici Koruma (Rahatsız Edici Açmaları Önler)
|
|
Uygulanabilir Senaryolar
|
Genel Güç Dağıtımı, Motor Koruması
|
Kritik Güç Dağıtımı, Jeneratör Koruması ve Bölge Seçmeli Kilitleme
|
Temel Parametreler ve Seçim Kriterleri
Uygun kompakt devre kesiciyi (MCCB) seçmek için PUGAO aşağıdaki kriterlere odaklanmanızı önerir; alternatif olarak bize özel proje ayrıntılarınızı verebilirsiniz, biz de sizin için özelleştirilmiş bir çözüm geliştireceğiz:
1. Çerçeve Boyutu Nominal Akım
Bu, belirli bir muhafaza boyutuna yerleştirilebilecek maksimum açma ünitesi kapasitesini ifade eder. Örneğin, 250A kasa boyutuna sahip bir devre kesici, yalnızca dahili bileşenleri değiştirilerek 100A, 160A veya 250A spesifikasyonlarına göre yapılandırılabilir.
2. Nominal Akım
Devre kesicinin uzun süreli çalışma koşulları altında sürekli olarak taşımasına izin verilen maksimum akım. Ortak özellikler arasında 100A, 160A, 200A, 250A, 400A, 630A, 800A ve diğerleri bulunur.
3. Kırma Kapasitesi
Bu ölçüm, devre kesicinin elektriksel strese dayanma yeteneğini ölçer. Cihazın güvenli bir şekilde kesebileceği maksimum kısa devre akımını ifade eder.
Tip C: Ekonomi Sınıfı (yaklaşık 25kA–35kA).
Tip S / Tip F: Standart Sınıf (yaklaşık 50kA).
Tip H / Tip L: Yüksek Kesme Kapasitesi Sınıfı (85kA'ya kadar, hatta 100kA'yı aşan).
4. Kutup Sayısı
3P: Üç fazlı güç sistemlerinde kullanılır.

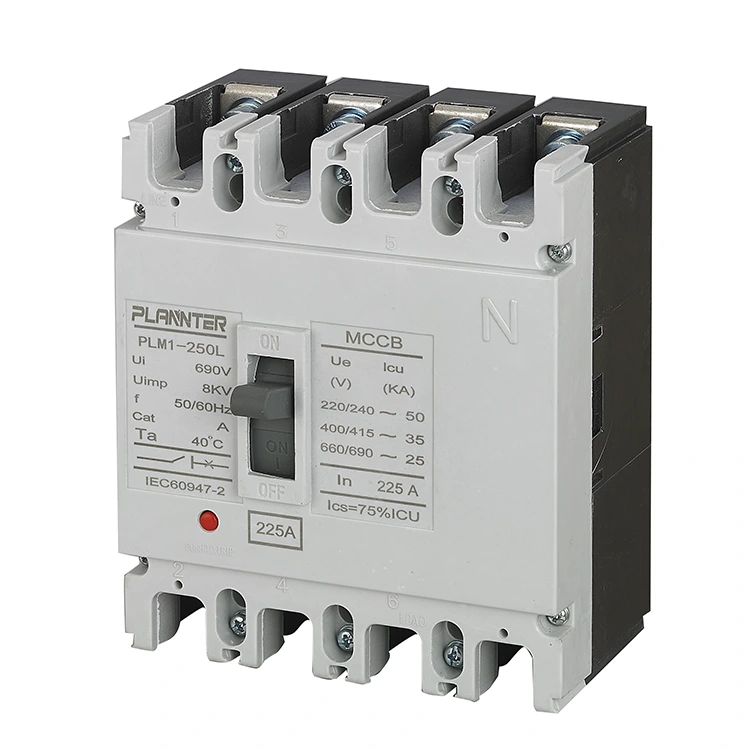

4P: Üç fazlı, dört telli sistemler için kullanılır; Genellikle çift güç kaynağı anahtarlama sistemlerinde kullanılır.
MCCB'ler ve MCB'ler Arasındaki Temel Farklılıklar
|
Özellikler
|

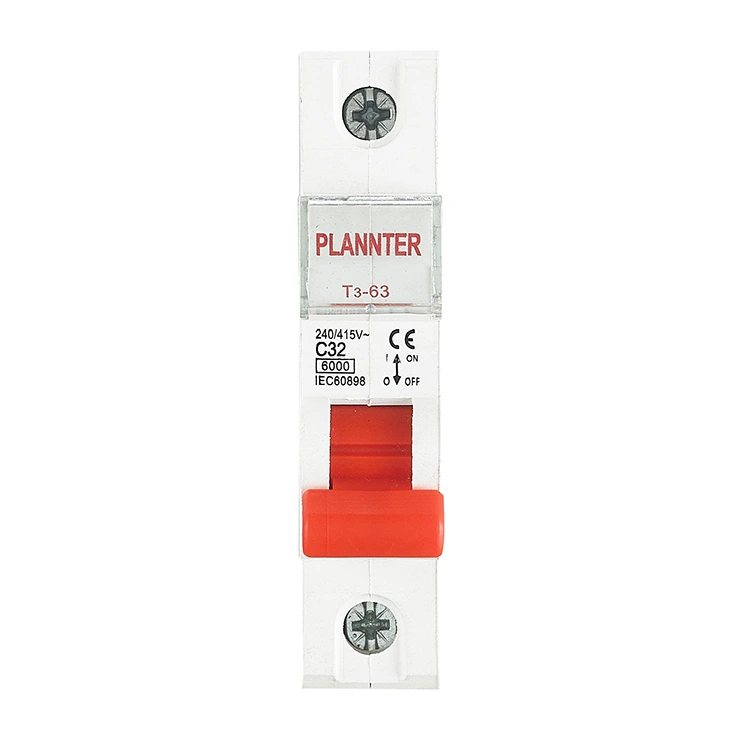

MCB
|
MCCB
|
|
Nominal Akım
|
Tipik olarak 125A'ya kadar.
|
16A'dan 1600A'ya (veya daha da yükseğine) kadar uzanan son derece geniş aralık.
|
|
Kırma Kapasitesi
|
Tipik olarak 6kA – 10kA.
|
25kA'dan 100kA'ya kadar ulaşan olağanüstü yüksek kapasite.
|
|
Ayarlanabilirlik
|
Ayarlanamaz (parametreler fabrikada sabitlenmiştir).
|
Ayarlanabilir (mevcut açma ayarları genellikle ayarlanabilir).
|
|
Uygulamalar
|
Nihai dağıtım (evler, ofisler).
|
Şube devre dağıtımına veya ana güç dağıtımına (fabrikalar, büyük alışveriş merkezleri, veri merkezleri) uygundur.
|
|
Aksesuar Kurulumu
|
Seyrek.
|
Kapsamlı bir aksesuar yelpazesini destekler (şönt açma, alarm kontakları, yardımcı kontaklar).
|
Temel Uygulama Senaryoları
Kalıplanmış Kutulu Devre Kesiciler (MCCB'ler), güç dağıtımı, inşaat ve endüstri dahil olmak üzere çeşitli sektörlerde yaygın olarak kullanılmaktadır:
Dağıtım Sistemlerinde Branş Devre Koruması: Fabrika dağıtım kabinlerinde Havalı Devre Kesiciler (ACB'ler) tipik olarak ana giriş anahtarı olarak görev yaparken, MCCB'ler alt branşman devrelerini korumak için kullanılır.
Motor Koruması: Elektrik motorlarının benzersiz özelliklerine (yani yüksek başlatma akımlarına ve faz kaybından kaynaklanan hasarlara karşı hassasiyete) uygun koruma sağlamak üzere özel olarak tasarlanmıştır.
Büyük Binalar İçin Ana Giriş Hatları: Ticari komplekslerde ve ofis binalarında, kat seviyesi dağıtım panolarında ana anahtar olarak 400A'den 800A'e kadar güç değerlerine sahip MCCB'ler yaygın olarak kullanılmaktadır.
Jeneratör Çıkış Koruması: Pahalı dizel jeneratörlerin yük kısa devrelerinden kaynaklanan ciddi şoklara karşı korunması.
Neden Ürünlerimizi Seçmelisiniz?
Ark Bastırma Tasarımı: MCCB'lerin çok büyük arıza akımlarıyla baş edebilmesi gerekir; PUGAO ürünlerindeki ark söndürme odaları, güçlü elektrik arklarını anında söndürebilen kalınlaştırılmış ızgaralara sahiptir.
Termoset Muhafaza: Muhafaza, yüksek mukavemetli ısıyla sertleşen plastikten yapılmıştır ve kısa devre arızası sırasında parçalanmadan muazzam iç basınca ve ısıya dayanabilmesini sağlar.
Gümüş Tabanlı Kontaklar: Geniş yüzey alanlı gümüş alaşımlı kontaklar, düşük kontak direnci ve olağanüstü uzun mekanik servis ömrü sağlar.
