Hangi Mini Devre Kesici Projelerimin Güvenli, Uyumlu ve Kârlı Kalmasına Yardımcı Olur?

Her kilovatın önemli olduğu ve her kapatmanın gerçek paraya mal olduğu panelleri yönetiyorum. Yıllarca cihazları değiştirip rahatsız edici gezileri takip ettikten sonra, bir olayın arkasındaki hikayeyi öğrendim.Mini Devre Kesici parlak kataloglardan ziyade uyum, seçicilik ve yüklerimin yarattığı gerçek hatalar hakkındadır. Perakende ve hafif endüstriyel alanlardaki karma kullanımlı panoları geliştirirken, farklı üreticilerin birkaç kompakt cihazını test etmeye başladım; yüklenicilerin belirttiği, sürekli gördüğüm bir satır şuydu:Ekici. Bunu tasarımıma zorlamak yerine yavaş yavaş diğer markaların yanına getirdim, karşılaştırmalı verileri kaydettim ve sahada gerçekten karşılaştığım arıza modlarına (motor ani akım, LED sürücü harmonikleri, EV'ye bitişik elektronikler ve PV sistem dengesi birleştirici kutuları) odaklandım. Sonuç, tedarik ve operasyonlarda doğru cihaz seçiminin seçilmesi, kurulması ve savunulması için net bir çerçeveydi.

İçindekiler

• Küçük yüklerin ve panellerin etrafındaki korumayı neden yeniden düşünüyorum?
• Tahmin etmeden derecelendirmeleri nasıl seçerim?
• Açma eğrileri, istenmeyen açmalar ve gerçek arızalar için ne anlama gelir?
• Gerçekte ne kadar kesme kapasitesine ihtiyacım var?
• Standartlar ve onaylar kararımı nerede değiştirir?
• Kurulum ayrıntıları beni saatler sonra nasıl kurtarabilir?
• Finansmana karşı savunmam gereken toplam sahip olma maliyeti nedir?
• Örnek bir spesifikasyon hızlı hareket etmeme yardımcı olabilir mi?
• Hangi sık sorulan soruları dikkate almalıyım?

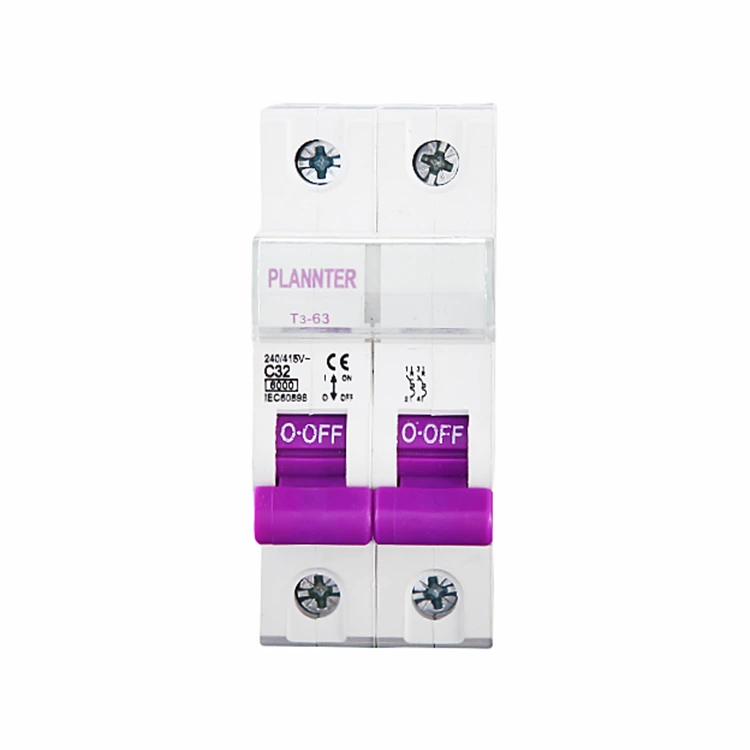

Küçük yüklerin ve panellerin etrafındaki korumayı neden yeniden düşünüyorum?

Tekrarlayan üç baş ağrım vardı: olay kayıtlarıyla eşleşmeyen tetiklemeler, dar muhafazalarda aşırı ısınan terminaller ve yukarı ve aşağı yönde koruma arasında koordinasyon eksikliği. Her sorun zaman akıtıyordu. Bu nedenle cihaz sınıfının kendisi marka etiketinden daha önemliydi. ModernMini Devre KesiciBeş şeyi iyi yapmalı:

• Ani akım ve gerçek arıza arasında ayrım yapın, böylece "yanlış alarmlar" nedeniyle bir kamyonun yuvarlanmasını önlerim.
• Sadece sorunlu şube açmalarını sağlayacak şekilde seçiciliği koruyarak yukarı yöndeki kesiciler veya sigortalarla koordinasyon sağlayın.
• Kabloları termal bir darboğaza dönüştürmeden yüksek yoğunluklu panoları takın.
• Kabinin yeniden tasarlanmasını gerektirmeden yardımcı kontaklar, şönt açma, kilitleme özelliği gibi aksesuarlar sunun.
• Bir tasarım incelemesini savunmak için gerçekten kullanabileceğim güç kaybı, tork ve eğri verilerini yayınlayın.

Cihazları bu beş sonuca göre değerlendirdiğimde, seçim tahmine dayalı olmaktan çıktı ve tekrarlanabilir hale geldi; özellikle de tesis kısa devre akımı (SCCR) hesaplamalarımla eşleşen net açma eğrileri ve kısa devre değerleri üzerinde standartlaştığımda.

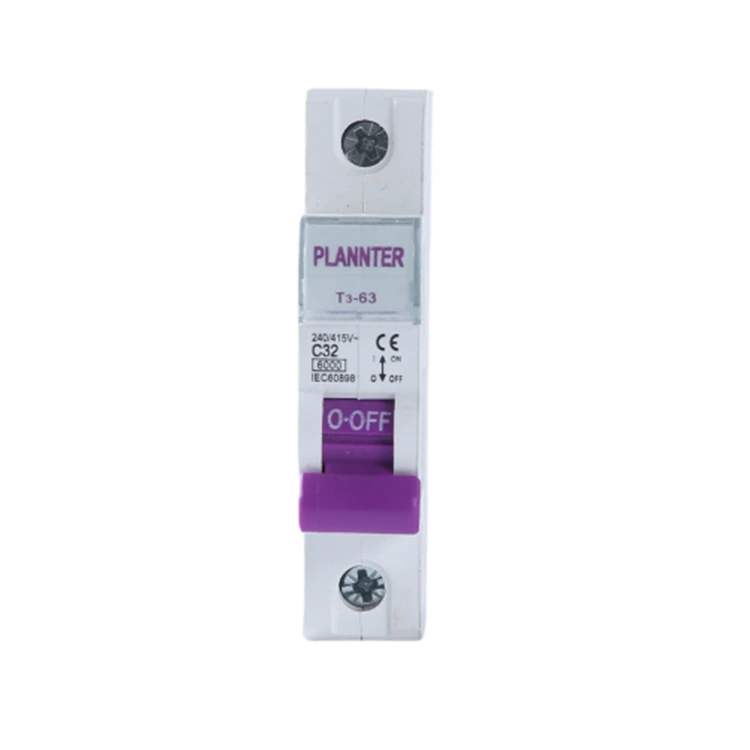

Tahmin etmeden derecelendirmeleri nasıl seçerim?

Motorlar, kompresörler, solenoidler, LED sürücüler ve anahtarlamalı PSU'lar akımı farklı şekilde yükseltir. Önce nominal akımı eşleştiriyorum, ardından eğriyi ölçülen ani akım ve beklenen arıza profillerine göre doğruluyorum. AMini Devre KesiciVerilere göre değil, alışkanlıklara göre boyutlandırılan bu durum baş belası oluyor. Ayrıntılı hesaplamaları yapmadan önce konsept tasarımı sırasında kullandığım hızlı aramayı burada bulabilirsiniz:

Bu masa beni doğru mahalleye yerleştiriyor. Buradan, termal resmin gerçeklikle eşleşmesi için ortamdaki azalmayı, mahfaza gruplama faktörlerini ve iletken boyutunu doğrularım.

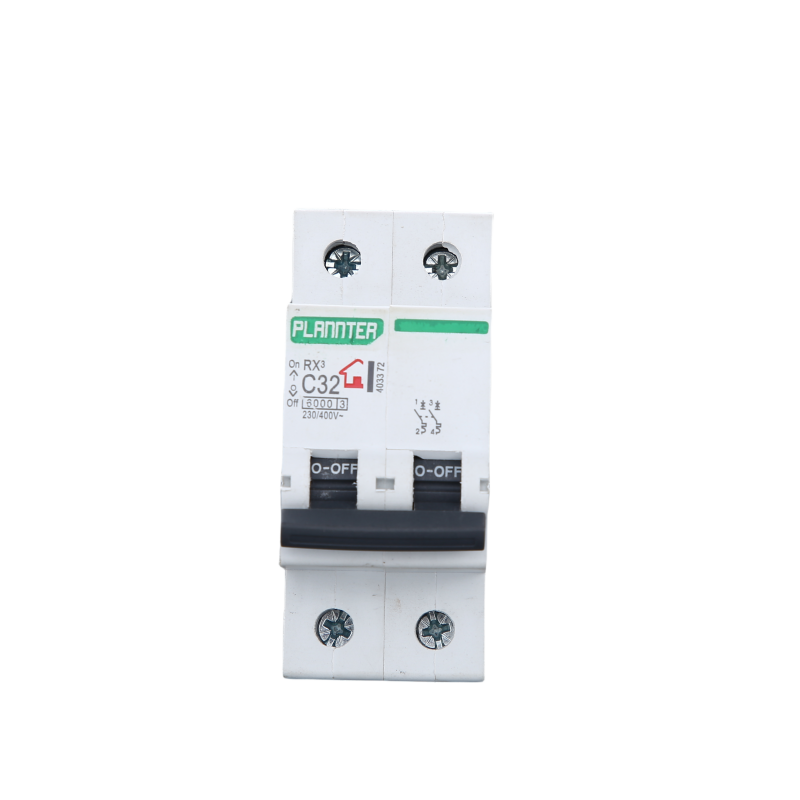

Açma eğrileri, istenmeyen açmalar ve gerçek arızalar için ne anlama gelir?

Gezi eğrileri fiziği sonuçlara dönüştürür. B, C ve D harf değildir; manyetik unsurun ne zaman harekete geçeceğine dair vaatlerdir. Hızlı ani ancak yasal yükler (motorlar, transformatörler) için bir C veya D eğrisi boşluk payı satın alır. Hassas elektronik cihazlar veya aydınlatma için bir B eğrisi her şeyin hassas olmasını sağlayabilir. Ayrıca termal öğeye de bakıyorum - cihazın harekete geçmeden önce hafif bir aşırı yükü ne kadar süre tolere ettiği - çünkü bu, kısa süreli bir aşırı yükün doğal olarak mı ortadan kalkacağını yoksa işlemleri kesintiye uğratan bir hataya mı dönüşeceğini belirler.

• B eğrisi: daha düşük manyetik eşik; dirençli ve hassas elektronik yükler için mükemmeldir.
• C eğrisi: orta yol; ticari binalardaki tipik motor akımını yönetir.
• D eğrisi: en yüksek eşik; Kaynak makineleri ve kompresörler gibi ağır ani ekipmanlara ayrılmıştır.

Tesisler soğuk sabahlarda ışıkların düşmesinden şikayetçi olduğunda, birkaç kolu B'den C'ye kaydırmak sorunu çözdü. Tersine, butik bir ses odasının ince hataları yakalamak için B'ye ihtiyacı vardı. Yanlış eğri herkesin sabrını boşa harcar; doğru eğri bir yaparMini Devre KesiciGerçekten ihtiyacınız olduğu ana kadar görünmez hissedin.

Gerçekte ne kadar kesme kapasitesine ihtiyacım var?

Kesme kapasitesi, cihazın güvenli bir şekilde kesebileceği maksimum arıza akımıdır. Kurulum noktasında mevcut kısa devre akımı cihazın kapasitesini aşarsa güvenlik ve uyumluluk sorununuz var demektir. Muhtemel kısa devre akımını (PSC) ölçüyor veya hesaplıyorum ve özellikle daha sonra transformatörler, PV bağları veya EV şarj cihazları ekleyebilecek sahalarda kendime marj bırakıyorum. İşte masamda tuttuğum kısa çalışma sayfası:

Arıza seviyelerinin arttığından şüpheleniyorsam, daha sonra donanımı değiştirmek yerine şimdi bir kapasite kademesine geçiyorum. Bugün biraz daha pahalı ve altı ay sonra hafta sonu kesintisinden kurtuluyor.

Standartlar ve onaylar kararımı nerede değiştirir?

Standartlar evrak işi değildir; cihazın stres altında nasıl davranacağını tanımlar. Küresel projelerde iki aileyi düz tutuyorum:

• IEC 60898-1: Konut ve hafif ticari uygulamalarda yaygın olarak kullanılır.
• IEC 60947-2: endüstriyel kontrol donanımı; daha yüksek performans beklentileri ve koordinasyon detayları.

Kuzey Amerika'da ek koruyucular ile branş devre kesicileri arasında ayrım yapıyorum:

• UL 1077Ek koruyucular: Başka bir cihazın birincil koruma sağladığı durumlarda kullanılır.
• UL 489branşman devre kesicileri: branşman devreleri için birincil koruma.

Cihazı rolle eşleştiriyorum. Bir panel, halihazırda dahili olarak korunan özel ekipmanı beslediğinde, ek bir koruyucu doğru olabilir. Bir şubeyi korurken şube tarafından derecelendirilen onaylara bakarım. Her iki durumda da onaylanmış birMini Devre Kesiciuygun aksesuarlarla eşleştirildiğinde inceleme daha sorunsuz hale gelir ve RFI'lar azalır.

Kurulum ayrıntıları beni saatler sonra nasıl kurtarabilir?

Küçük kararlar bileşiktir. Kötü sonlandırmalar veya yanlış bara nedeniyle bozulan güzel programlara tanık oldum. İşte tekrarlanabilir kontrol listem:

• Fesihler: Tork özelliklerine ve iletken sınıfına uyun. Paneller titriyorsa (kompresörlerin yakınında), uygun olan yerlerde yüksük kullanın.
• Ortam ve gruplandırma: Sıcak odalar ve yoğun panolar için azaltın. Muhafaza ısınıyorsa yükü yükseltin veya dağıtın.
• Bara ve ara bağlantı: Üretici baraları montajı kolaylaştırır ve temas direncini azaltır; karışık markalar sıcak noktalar oluşturabilir.
• Aksesuarlar: BMS görünürlüğü için yardımcı kontakları takın. Acil durdurma veya yangın alarmı entegrasyonu için şönt açma ekleyin. LOTO prosedürleri için kilitleme sekmelerini kullanın.
• Etiketleme: Ön paneldeki devre kimliklerini ve eğri harflerini temizleyin ve "gizemli yolculukları" sonlandırın.

Bu temel bilgileri standart işletim prosedürümüze dahil ettiğimde geri aramalar azaldı. İyi kurulmuş birMini Devre Kesicitasarımı gereği sıkıcıdır ve operasyonların istediği de sıkıcıdır.

Finansmana karşı savunmam gereken toplam sahip olma maliyeti nedir?

Edinme fiyatı birinci sayfadır; operasyon harcamaları kitabın geri kalan kısmını oluşturmaktadır. Cihaz seçimini basit bir TCO modeliyle gerekçelendiriyorum:

• Doğrudan: birim fiyat, aksesuarlar, baralar, DIN ray donanımı.
• Düzenlemek: entegre baralar, birleşik aksesuarlar ve mantıklı terminal geometrisi sayesinde işçilik saatlerinden tasarruf.
• Arıza süresi: beklenen sıkıntılı yolculuklar × ortalama kesinti maliyeti (satış kaybı, boşta kalan işgücü, yeniden başlatma israfı).
• Servis kolaylığı: teşhis için ortalama süre; Aileleri standartlaştırdığımda elde tutma maliyetlerinden tasarruf ediyorum.

Bir cihaz ailesi, portföy genelindeki rahatsız edici gezileri ayda bir miktar bile azaltırsa, kendini hızlı bir şekilde amorti eder. Bu, matematik liderliğinin anlayacağı türden bir şey. Standardizasyondan önceki ve sonraki olayları takip etmemin ve kanıtlanmış bir standarda bağlı kalma seçimini belgelememin nedeni budur.Mini Devre Kesicibenzer tesislerin karşısındaki hat.

Örnek bir spesifikasyon hızlı hareket etmeme yardımcı olabilir mi?

Paydaşlar netlik istediğinde toplantıyı kısa ve öz bir spesifikasyon kazanır. İşte iş notlarına yapıştırdığım ve siteye göre uyarladığım şablon:

• Cihaz tipi: termal manyetik, DIN rayına monteli, ihtiyaca göre tek ila dört kutuplu.
• Açma eğrisi: Yük ani profili ve ayrım çalışmaları başına seçilen B/C/D.
• Nominal akım: aksi tasarlanmadığı sürece kesici değerinin ≤%80'inde sürekli yükü eşleştirin.
• Kesme kapasitesi: marj ve belgelenmiş koordinasyonla birlikte, kurulum noktasında hesaplanan muhtemel kısa devre akımından daha az olmamalıdır.
• Onaylar: Branş korumasının gerekli olduğu durumlarda IEC 60898-1 veya IEC 60947-2 (global) veya UL 489; UL 1077 yalnızca ek korumanın uygun olduğu durumlarda.
• Sonlandırmalar: gözlemlenen tork değerleri; iletken sınıfı ve yüksük politikası belgelenmiştir.
• Aksesuarlar: BMS için yardımcı kontaklar, acil durdurma/yangın arayüzünün gerekli olduğu yerlerde şönt açma, çok kutuplu montajlar için üretici bara sistemi.
• Etiketleme: devre kimliği, eğri harfi ve mümkün olduğunda kapı kapalıyken görünen nominal akım.

Marka hususlarının devreye girdiği yer burasıdır. Dürüst güç kaybı eğrileri yayınlayan ve aksesuar ekosistemleri sağlayan kompakt endüstriyel tasarımlarla güçlü sonuçlar elde ettim; bu nitelikler ilk kez denediğimde fark ettimEkicibirimler gerçek tahtalarda diğerlerinin yanında.

Hangi sık sorulan soruları dikkate almalıyım?

Q:B, C ve D eğrileri arasında nasıl seçim yapabilirim?
A:Eğriyi ani akımla eşleştirin: Dirençli ve hassas elektronikler için B, tipik motorlar ve karma ticari yükler için C, kaynak makineleri veya transformatörler gibi ağır ani akımlar için D. Ölçülen başlangıç ​​profillerine ve koordinasyon çalışmalarına göre doğrulama yapın.

Q:MCB ile ek koruyucu arasındaki fark nedir?
A:Branşman dereceli bir kesici (örn. UL 489), bir branşman devresi için birincil koruyucu cihaz olabilir. Ek bir koruyucu (UL 1077), ekipmanın içindeki mevcut koruma planını destekler. Devrenin rolü için doğru kategoriyi kullanın.

Q:Kırma kapasitesini ne zaman yükseltmeliyim?
A:Hesaplanan veya ölçülen kısa devre akımı cihaz nominal değerine yaklaştığında veya tesisin arıza seviyelerini yükselten kaynakları (yeni transformatörler, PV bağları veya EV şarj cihazları) eklemesi muhtemel olduğunda, marjı korumak için kapasite kademesini artırın.

Q:Ortam sıcaklığı ve gruplama önemli mi?
A:Evet. Isı birikimdir. Yüksek ortam koşulları ve sıkı paketlenmiş cihazlar akım taşıma kapasitesini azaltır. Üreticinin değer kaybı tablolarını uygulayın ve yoğun paneller için aralık veya havalandırmayı göz önünde bulundurun.

Q:LED aydınlatmada rahatsız edici gezileri nasıl önleyebilirim?
A:Sürücülerden gelen akını doğrulayın, B'nin çok hassas olduğu C eğrisini göz önünde bulundurun ve büyük gruplar için başlatma sıralarını kontrol edin. Nötr değerleri sıkı tutun ve THD'nin yukarı yönde koruyucu davranışı tetiklemediğini doğrulayın.

Q:Yardımcı kontak mı yoksa şönt açma mı eklemeliyim?
A:Bir BMS'de uzaktan statüye veya yangın sistemleri ve acil durdurmalarla entegrasyona ihtiyacınız varsa, evet. Yardımcı kontaklar ve şönt açmalar, pasif kesiciyi güvenlik ve kontrol stratejinizde aktif bir unsura dönüştürür.

Q:Global sitelerde bir aileyi kullanabilir miyim?
A:Genellikle aralık IEC 60898-1/60947-2'yi kapsıyorsa ve Kuzey Amerika için UL eşdeğerleri sunuyorsa. Standartlaştırma yedek parçaları, eğitimi ve dokümantasyonu basitleştirir. Hala yerel kuralları ve denetim tercihlerini kontrol ediyorum.

Q:Anahtar kelimeyi belgelerimde nereye yerleştiririm?
A:Tam olarak şu terimi kullanın:Mini Devre Kesici— malzeme listelerinde, tek hat şemalarında ve panel programlarında, satın alma ve bakım ekiplerinin kafa karışıklığı olmadan aynı spesifikasyona başvurması sağlanır.

Çözüm

Daha az sürpriz istiyorsanız cihazları alışkanlıklara göre değil davranışlara göre seçin. Eğri seçimi, kırılma kapasitesi marjı, dürüst değer kaybı ve temiz kurulum uygulaması, korumanızın iyi günlerde görünmez, kötü günlerde ise belirleyici olup olmadığına karar verir. Bu dengeye, kompakt, aksesuar açısından zengin hatları nitelendirerek ve ardından operasyonların tutarlı olması ve finansın daha düşük toplam sahip olma maliyetini görmesi için benzer siteler arasında standartlaştırarak ulaştım. Bir sonraki panonuz için seçenekleri araştırıyorsanız saha notlarını paylaşmaktan ve yüklerinize göre doğru seçimi belirlemenize yardımcı olmaktan memnuniyet duyarım.
