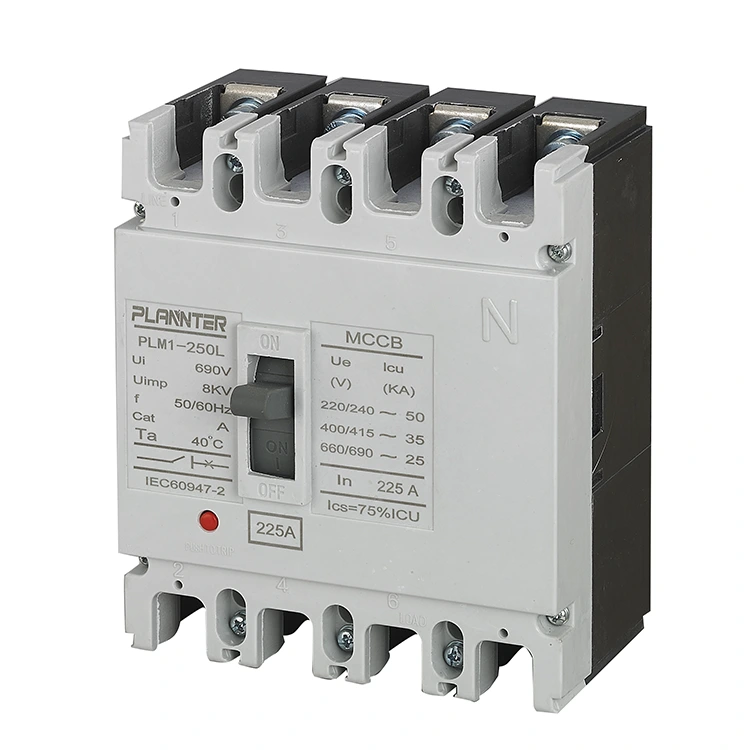

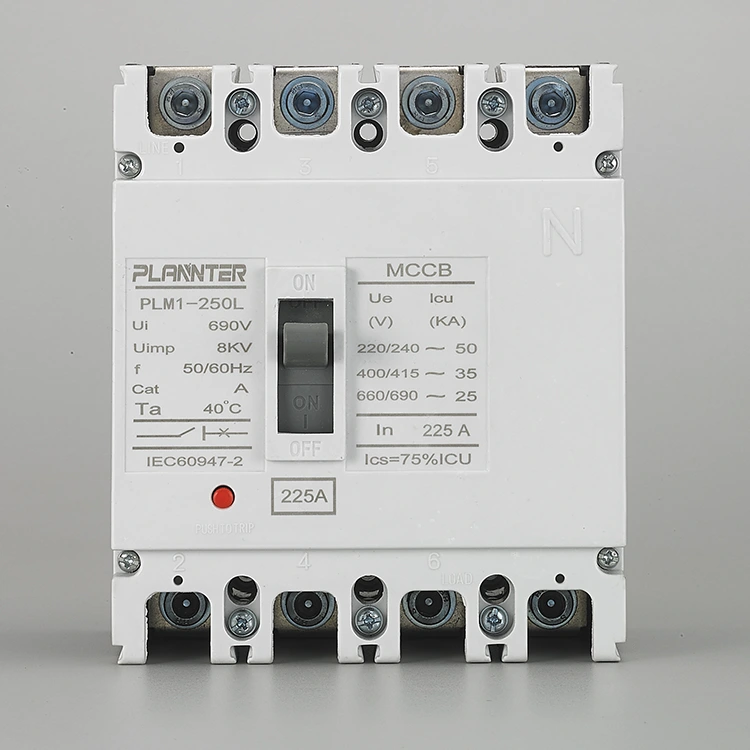

AC 4 Kutuplu Kompakt Şalter 225A

AC 4 Kutuplu Kalıplanmış Kutulu Devre Kesici 225A Nedir?

The AC 4 Kutuplu Kompakt Şalter 225Anötr hatlı (L1, L2, L3, N) üç fazlı devreleri korumak için tasarlanmış özel bir elektriksel koruma cihazıdır. 225 Amper olarak derecelendirilmiş olup, ara güç dağıtımı için temel bir bileşen olarak hizmet eder ve toplam sistem izolasyonunu sağlarken aşağı yöndeki ekipmanı aşırı yüklerden ve kısa devrelerden korur.

Nasıl Çalışır, Çalışır ve Hata Ayıklar

Operasyonel Mekanizma

Ünite, farklı dokunsal geri bildirime sahip net, duyarlı bir manuel çalıştırma mekanizmasına sahiptir. Tutma yeri konumları açıkça işaretlenmiştir:

• AÇIK:Devre kapalı ve enerji veriliyor.
• KAPALI:Devre açık ve enerjisi kesilmiş.
• TAKILDI:Bir arızanın oluştuğunu gösteren ara konum.

Çalışma Prensibi

AC 4 Kutuplu Kompakt Devre Kesici 225A, çift katmanlı koruma için bir termal-manyetik açma ünitesi kullanır:

• Termal Koruma (Aşırı Yük):Ters zamanlı açma sağlamak için bimetalik bir eleman kullanır. Aşırı yük akımı ne kadar yüksek olursa, yolculuk o kadar hızlı olur.
• Manyetik Koruma (Kısa Devre):Yüksek büyüklükteki arıza akımlarını (onlarca ka'ya kadar) anında temizlemek için anında yanıt sağlar.

Devreye Alma ve Aksesuarlar

Seri, özel uygulama ihtiyaçları için güçlü genişletilebilirlik sunar. Devreye alma, gerekli eklentilerin belirlenen yuvalara kurulmasını içerir:

• Yardımcı Kişiler:Kesicinin durumunun uzaktan sinyallenmesi için.
• Şant Yayını:Kesicinin uzaktan açılmasını/açılmasını sağlar.
• Düşük Gerilim Yayını:Gerilim güvenli bir seviyenin altına düşerse kesiciyi otomatik olarak açar.
• RCD Modülü:Kapsamlı güvenlik için toprak kaçağı koruması ekler.

Temel Teknik Özellikler ve Özellikler

Kapasite

Anma akımı225A, ara dağıtım yükleri için uygundur.

Direkler

4 Kutuplu (4P):Üç faz artı nötrü koruyarak devrenin tamamen izolasyonunu sağlar.

Gerilim

Standart AC dağıtım ağları için tasarlanmıştır (tipik olarak 400V/690V AC).

Gezi Ünitesi

StandartTermal-ManyetikModel çeşidine bağlı olarak ayarlanabilir veya sabit ayarlara sahip ünite.

Kesinti Derecelendirmeleri

Onlarca kiloamperi güvenli bir şekilde taşıyabilen yüksek kısa devre kesme kapasitesi (Icu).

Montaj

Güvenli kullanırcıvatalı bağlantılarYüksek akım uygulamaları için güvenilir bir elektrik arayüzü sağlar.

Yapı

Darbeye dayanıklı ve boyutsal olarak stabil olan sağlam kalıplanmış kasa tasarımı.

Kalite Güvencesi ve Teslimat

Pugao Electric olarak prensibimiz "kusurların bir sonraki aşamaya ilerlemesini önlemektir."

• %100 Muayene:Her ünite sevkıyattan önce mekanik, elektrik ve çevre testlerine tabi tutulur.
• İhracat Sınıfı Ambalaj:AC 4 Kutuplu Kalıplanmış Kutulu Devre Kesici 225A, uzun mesafeli kullanıma dayanacak şekilde sabitlenmiştir.
• Hızlı Teslimat:Normal modeller genellikle envanterden temin edilebilirken, özelleştirilmiş siparişler onaylanmış bir üretim zaman çizelgesini takip eder.

<

Ürün özellikleri

SSS

Neden 3 Kutuplu yerine 4 Kutuplu kullanmalısınız?

4 kutuplu bir kesici üç fazın tümünün bağlantısını keserVenötr iletken aynı anda. Bu aşağıdakiler için gereklidir:

• Emniyet:Bakım personeli için devrenin tamamen izolasyonunu sağlar.
• Yedek Güç Sistemleri:Şebeke ve jeneratör gücü arasında geçiş yaparken nötr-toprak döngülerini önlemek amacıyla transfer anahtarları (ATS) için gereklidir.
• Harmonik Azaltma:Doğrusal olmayan yüklerin (VFD'ler ve bilgisayarlar gibi) neden olduğu nötr akımlara karşı koruma sağlar.

Voltaj değeri nedir?

The AC 4 Kutuplu Kompakt Şalter 225Atipik olarak standart endüstriyel dağıtım voltajlarına göre derecelendirilmiştir ve genellikle400V - 690V ACsistemler. Tam nominal çalışma voltajı (Ue) ve izolasyon voltajı (Ui) için lütfen ünite üzerindeki özel isim plakasına bakın.

Gezi Birimi Türü Nedir?

Standart modeller birTermik-Manyetik Açma Ünitesi:

• Termal:Bimetalik şerit kullanarak aşırı yüklere karşı ters zamanlı koruma sağlar.
• Manyetik:Kısa devrelere karşı anlık koruma sağlar.

Not: Daha hassas ayarlar için elektronik koruma üniteleri mevcut olabilir.

Kırılma kapasitesi nedir?

Kesme kapasitesi (Icu), belirli model varyantına göre değişir ancak ara dağıtıma özgü önemli arıza akımlarını ele alacak şekilde tasarlanmıştır.AC 4 Kutuplu Kompakt Şalter 225Agenellikle arasında değişen bir kesme kapasitesi sunar25kA'dan 85kA'ya kadar(400V'de), kısa devreleri hasar görmeden güvenli bir şekilde kesebilmesini sağlar.
