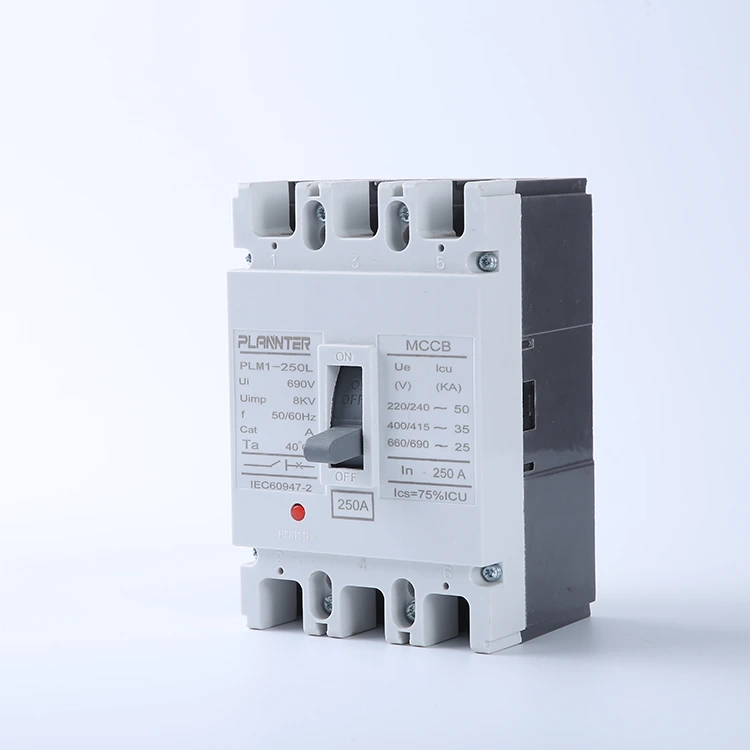

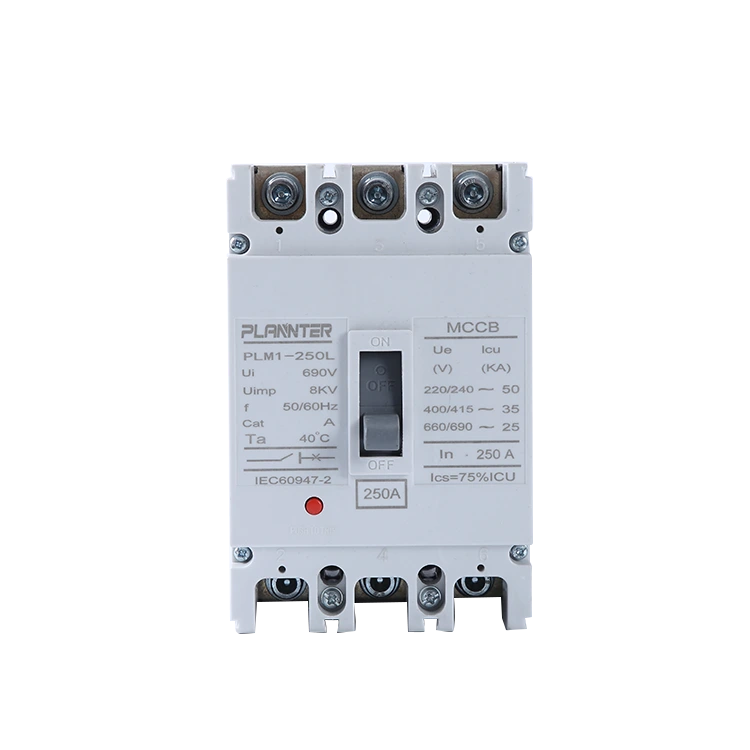

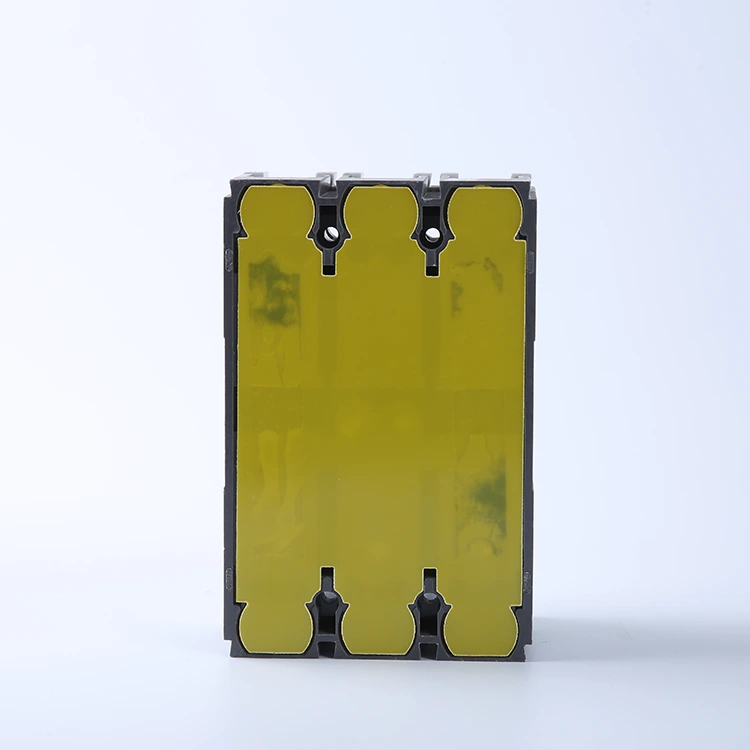

AC Yüksek Gerilim Kompakt Devre Kesici

BirAC Yüksek Gerilim Kompakt Devre Kesiciyüksek akım yüklerini ve aşırı kısa devre durumlarını ele almak üzere tasarlanmış sağlam bir devre koruma cihazıdır. Güç sisteminiz için "son savunma" görevi görür ve ciddi arıza koşullarında bile kesintiyi garanti eder.

Ark ve darbeye dayanıklı malzemelerle üretilen bu kesiciler, boyutsal olarak istikrarlı bir performans sağlayarak onları büyük ölçekli operasyonlar için güç kontrol kabinlerinin içindeki güvenilir çekirdek haline getirir.

Temel Özellikler ve Spesifikasyonlar

Gerilim Aralığı

Nominal Çalışma Gerilimi:AC 400V/690V; AC Yüksek Gerilim Kompakt Devre Kesici, endüstriyel sınıf yüksek gerilim güç dağıtım uygulamaları için uygundur ve üç fazlı, üç kablolu sistemleri destekler.

Yalıtım Performansı:3000V güç frekansı dayanım voltajı ve 8kV darbe dayanım voltajına sahiptir ve yüksek voltajlı ortamlarda yalıtım güvenliği sağlar.

Kırma Kapasitesi

Üstün Kısa Devre BrKaçış Kapasitesi:Icu, 65kA–100kA'ya kadar ulaşarak aşırı kısa devre arızalarında hızlı devre kesintisine olanak tanıyarak sistemin son savunma hattı olarak hizmet verir.

Servis Kısa Devre Kesme Kapasitesi:Ics ≥ 50kA, birden fazla arıza kesintisinden sonra bile cihazın çalışır durumda kalmasını sağlar ve böylece bakım maliyetlerini azaltır.

Güncel Derecelendirmeler

Nominal Akım:Çeşitli yük gereksinimlerini karşılamak için 250A, 400A, 630A, 800A, 1000A, 1250A ve 1600A gibi standart özellikleri destekleyen 250A–1600A aralığını kapsar.

Ayarlanabilir Yolculuk Ayarları:%80–%100 In termal açma aralığına ve 4–10 In manyetik açma aralığına sahiptir ve istenmeyen açmaları önlemek için seçici koruma sağlar.

Çalışma Koşulları

Ortam Sıcaklığı:-25°C ile +70°C arası, endüstriyel ortamlarda aşırı sıcaklık dalgalanmalarına dayanabilme özelliğine sahiptir.

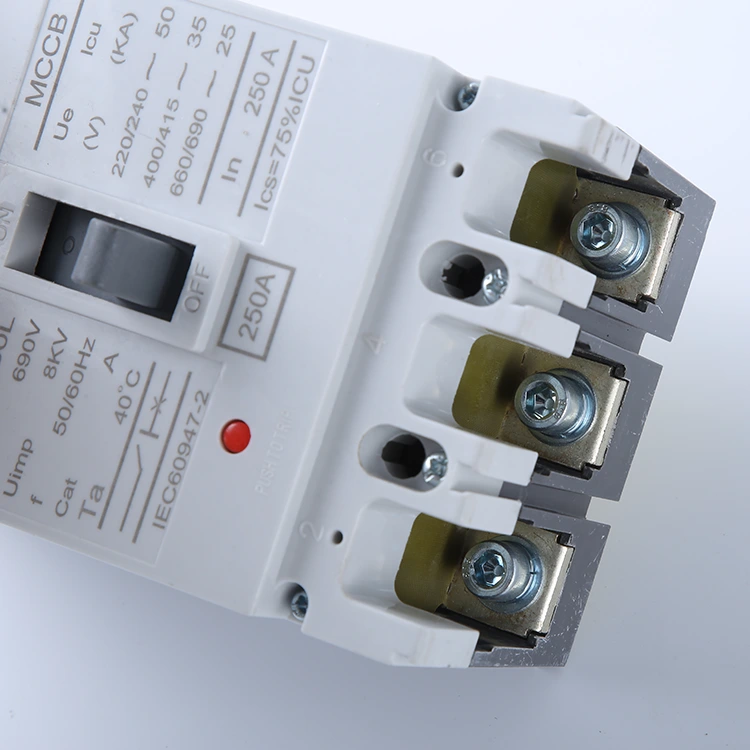

Montaj Yöntemi:Sabit veya çekmeceli tip; yatay/dikey bara bağlantılarını destekler ve standart dağıtım panosu montaj boyutlarıyla uyumludur.

Koruma Sınıfı:IP20 (kabin kurulumu için); mahfaza, yüksek sıcaklığa ve darbeye dayanıklı mühendislik plastiklerinden yapılmıştır ve IEC 60947-2 standardına uygundur.

Temel Farklılıklar: Alçak Gerilim ve Yüksek Gerilim Kesiciler

Alçak Gerilim (LV) ve Yüksek Gerilim (HV) koruması arasındaki ayrımı anlamak, güç dağıtım sisteminiz için doğru ekipmanı seçmek açısından çok önemlidir. İşte nasıl karşılaştırdıkları:

Alçak Gerilim (AG) Kesiciler

• Gerilim Aralığı:Tipik olarak **1000V AC**'ye kadar olan sistemler için derecelendirilmiştir. Yaygın derecelendirmeler, konut ve hafif ticari kullanım için 240V ve 400V'yi içerir.
• Uygulamalar:Ev dağıtım panolarında, küçük ticari binalarda ve son devre korumasında (aydınlatma, prizler) yaygın olarak kullanılır.
• Boyut ve Karmaşıklık:Genel olarak kompakt (örn. MCB'ler) ve tasarımı daha basit olup, karmaşık ark kontrol sistemleri olmadan temel aşırı yük ve kısa devre korumasına odaklanır.

Yüksek Gerilim (HV) Kesiciler

• Gerilim Aralığı:Genellikle **3,3kV ila 72,5kV** veya daha yüksek aralığındaki orta ve yüksek gerilim sistemleri için tasarlanmıştır.
• Ark Söndürme:Yüksek gerilim güçlü arklar oluşturduğundan, bu kesiciler (bizimki gibi)AC Yüksek Gerilim Kompakt Devre Kesici) akımı güvenli bir şekilde kesmek için vakumlu şişeler, SF6 gazı veya özel ızgaralar gibi gelişmiş ark söndürme teknolojileri gerektirir.
• Uygulamalar:Güvenilirliğin kritik olduğu ağır sanayi tesisleri, enerji üretim istasyonları, büyük transformatörler ve ana dağıtım fiderleri için gereklidir.
• Koruma: Often equipped with sophisticated electronic trip units for precise selective coordination and remote control capabilities.

Yüksek Gerilim Devre Kesici Çeşitleri Nelerdir?

Yüksek gerilim devre kesicileri, elektrik arkını söndürmek için kullandıkları ortama göre sınıflandırılır. Doğru tipin seçilmesi sistem güvenliği ve verimliliği açısından önemlidir.

Vakumlu Devre Kesici (VCB)

• İlke:Ark söndürme ve yalıtım ortamı olarak vakum (basınç < 10⁻⁴ Pa) kullanır. Gaz moleküllerinin yokluğu arkın varlığını sürdürmesini son derece zorlaştırır.
• Temel Özellikler:Kompakt boyut, uzun servis ömrü ve bakım gerektirmeyen çalışma. Gaz ve petrol kullanmadıkları için çevre dostudurlar.
• Başvuru:Orta gerilim (40,5kV'a kadar) iç mekan şalt uygulamalarına hakimdir.

SF6 Devre Kesici

• İlke:Havanın ~2,5 katı yalıtım gücüne ve havadan ~100 kat daha iyi ark söndürme özelliğine sahip olan Kükürt Heksaflorür (SF6) gazını kullanır.
• Temel Özellikler:Yüksek gerilim (HV) ve ekstra yüksek gerilim (EHV) iletim şebekelerinde mükemmel performans. Güvenilirdirler ancak gaz sızıntısını önlemek için sıkı bir sızdırmazlık gerektirirler.
• Başvuru:Trafo merkezlerinde ve dış mekan yüksek gerilim iletim hatlarında (72,5kV'nin üzerinde) yaygın olarak kullanılır.

Hava Üflemeli Devre Kesici

• İlke:Arkı üflemek, soğutmak ve hızla söndürmek için yüksek basınçlı basınçlı hava kullanır.
• Temel Özellikler:Hızlı çalışma ve yangına dayanıklı (yağsız). Ancak gürültülüdürler ve karmaşık bir hava kompresörü sistemi gerektirirler.
• Başvuru:Geçmişte çok yüksek gerilim (EHV) sistemleri için kullanılmış olsa da modern şebekelerde yerini büyük ölçüde SF6 ve VCB'ler almıştır.

AC Yüksek Gerilim MCCB nereye sığar?

VCB'ler ve SF6 kesiciler iletim seviyesi gerilimlerini yönetirken,AC Yüksek Gerilim MCCBendüstriyel orta gerilim dağıtımı için tasarlanmıştır (örn. 690V ila 3,6kV). Standart alçak gerilim kesiciler ile devasa yüksek gerilim şalt cihazları arasındaki boşluğu doldurarak ağır makineler ve güç merkezleri için sağlam koruma sunar.

SSS

Gerilim değeri (Un) nedir?

Bizim için nominal çalışma voltajı (Un)AC Yüksek Gerilim MCCBtipik olarak **690V AC**'ye kadar değişir. Bu derecelendirme, kesicinin büyük güç merkezleri ve ağır makineler gibi yüksek gerilimli endüstriyel ortamlarda güvenli bir şekilde çalıştırılabilmesini ve devreleri izole edebilmesini sağlar.

Transformatörün primer tarafı için standart bir MCCB kullanabilir miyim?

Evet ama dikkatli bir seçim gerektirir. Kesici, rahatsız edici açma olmadan transformatörün ani akımını idare etmelidir. BizimAC Yüksek Gerilim MCCBserisi, kısa devre koruması sağlamaya devam ederken ani akımları tolere edecek kadar yüksek bir eşik ayarlamanıza olanak tanıyan ayarlanabilir manyetik açma ayarlarına (örn. 4–10 kez In) sahiptir.

Tipik akım aralığı nedir?

Yüksek gerilim kalıplı devre kesiciler genellikle standart minyatür kesicilere kıyasla daha yüksek amper ihtiyaçlarını karşılar. Ürün yelpazemiz genellikle şunları kapsar:250A'den 2500A'ya kadarBu da onları ana dağıtım besleyicileri ve büyük endüstriyel yükler için uygun hale getirir.

Sigortalardan nasıl farklıdırlar?

• Sıfırlanabilir:Bir arıza sonrasında değiştirilmesi gereken sigortaların aksine, bir MCCB, açma sonrasında sıfırlanabilir.
• Ayarlanabilirlik:MCCB'ler ayarlanabilir açma ayarlarına (termal ve manyetik) olanak tanıyarak sabit sigortaların sağlayamadığı hassas koruma koordinasyonunu sunar.
• Anahtarlama:Bir MCCB, bakım amacıyla gücü kesmek için manuel bir anahtar görevi görebilir.

DC sisteminde AC kesici kullanırsam ne olur?

Bunu yapmayın.AC kesiciler, elektrik arkını söndürmek için sıfırı geçen alternatif akıma güvenir. DC akımı sıfırı geçmez, bu da arkın sönmeyeceği ve yangına veya patlamaya neden olabileceği anlamına gelir. DC uygulamaları için özel olarak derecelendirilmiş bir kesici kullanmalısınız.

Yüksek voltajlı bir MCCB'yi güvenli bir şekilde nasıl değiştirirsiniz?

Güvenlik her şeyden önemlidir. Şu adımları izleyin:

1. Enerjiyi kesin:Yukarı yöndeki güç kaynağını kapatın ve voltajın sıfır olduğunu doğrulayın.
2. Kilitleme/Etiketleme:Yanlışlıkla yeniden enerji verilmesini önlemek için kilitleme cihazlarını uygulayın.
3. Bağlantıyı kes:Hat ve yük kablolarını (ve varsa nötr) çıkarın.
4. Yer değiştirmek:Eski ünitenin bağlantısını kesin ve yenisini takınAC Yüksek Gerilim Kompakt Devre Kesici, tüm bağlantıların üreticinin spesifikasyonlarına göre torklandığından emin olun.
