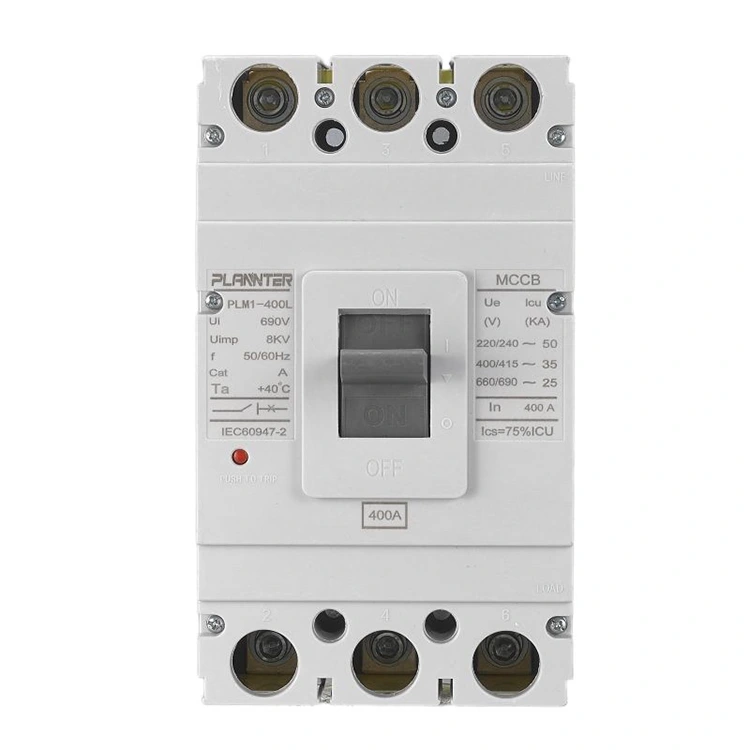

Elektrikli 400A AC Kompakt Devre Kesici

Elektrikli 400A AC MCCB'nin Teknik Özellikleri

• Nominal Akım (In):400A
• Nominal Çalışma Gerilimi (Ue):AC 400V / 415V
• Nominal Yalıtım Gerilimi (Ui):AC 800V'a kadar
• Nominal Frekans:50 / 60Hz
• Kutup Sayısı:3P / 4P isteğe bağlı
• Kırma Kapasitesi (Icu):50kA – 65kA (IEC 60947-2)
• Nominal Servis Kesme Kapasitesi (Ics):Yoğun bakımın %75 – %100’ü
• Gezi Ünitesi Tipi:Termik-Manyetik / Elektronik (opsiyonel)
• Yolculuk Özellikleri:Ayarlanabilir aşırı yük ve sabit/ayarlanabilir kısa devre koruması
• Mekanik Ömür:≥ 10.000 işlem
• Elektrik Ömrü:≥ 20.000 işlem
• İletişim Malzemesi:Gümüş-kalay oksit alaşımı
• Kurulum Yöntemi:Sabit montaj
• Bağlantı Türü:Ön / Arka bağlantı isteğe bağlı
• Çalışma Mekanizması:Opsiyonel motorlu mekanizma ile manuel çalıştırma
• Koruma Seviyesi:IP20 (muhafazayla daha yüksek)
• Ortam Sıcaklığı:-5°C ila +40°C
• Standartlara Uygunluk:IEC 60947-2, ISO9001

Ürün Özellikleri:

√ Kesme kapasitesi 65 kA'ya ulaşır

√ 400 A operasyonel akım değeri

√ Düşük empedanslı gümüş alaşımından yapılmış kontaklar

√ Yüksek hızlı dört çubuklu bağlantı sistemi

√ Kompakt yapı, basit kurulum

√ Kesin döngü direnci doğrulamasını geçer

√ Otomatik üretim tekdüzeliği korur

√ Anında kısa devre kesintisi

√ Güvenilir alt devre koruması

√ Azaltılmış bakım ihtiyaçları ile uygun maliyetli

400A AC MCCB'nin Temel Avantajları

Yüksek Akım Kullanımı:

• Büyük elektrik sistemlerinde ağır yükleri yönetmek için 400A olarak derecelendirilmiştir
• Ana panellerin ve aşağı yönlü ekipmanların güvenilir çalışmasını destekler

Ayarlanabilir Yolculuk Ayarları:

• Termik-manyetik açma ünitesi, aşırı yük ve kısa devre koruması için ince ayar yapılmasına olanak tanır
• Yük türüne ve uygulama senaryosuna göre korumayı optimize eder

Yüksek Kırma Kapasitesi:

• IEC 60947-2 standartlarına göre 50–65 kA nihai kesme kapasitesi (Icu)
• Ekipmanı ve kabloları korumak için ciddi arıza akımlarını hızla keser

Kompakt Tasarım:

• Geleneksel çerçeve devre kesicilere kıyasla yerden tasarruf sağlayan çözüm
• Panel panolarında ve güç dağıtım ünitelerinde kurulumu ve bakımı kolaydır

Çok Yönlü Aksesuarlar:

• Sistem entegrasyonu için isteğe bağlı yardımcı kontaklar, şönt açmalar ve alarm modülleri
• Çeşitli kontrol ve izleme kurulumlarıyla uyumlu

Dayanıklılık ve Güvenilirlik:

• Hassas damgalama ve lazer kaynaklama ile gümüş-kalay oksit alaşımlı kontaklar
• 20.000 çevrimi aşan elektrik ömrü ve 35 mikro-ohm'un altında düşük temas direnci
• Gelişmiş montaj ve kalibrasyon, tutarlı çalışma gücü ve performansı sağlar

Gelişmiş Güvenlik:

• Yüksek geçirgenliğe sahip silikon çelik manyetik boyunduruk, 10 ms'nin altında kısa devre tetikleme tepkisi sağlar
• Tork kalibreli terminal vidaları ve döngü direnci doğrulaması ile %100 fabrika denetimi
• Elektrik arızalarına karşı güvenilir koruma ve gelişmiş personel güvenliği

SSS

400A MCCB'nin ana uygulaması nedir?

• Elektrikli 400A AC Kompakt Tip Devre Kesici endüstriyel, ticari ve büyük konut sistemlerine yönelik ana güç dağıtım panellerinde kullanılır.
• Devreleri aşırı yüklerden, kısa devrelerden ve arıza akımlarından korur.
• Motorlar, transformatörler ve büyük cihazlar gibi aşağı yöndeki ekipmanların güvenilir şekilde çalışmasını sağlar.

400A açma ayarı ayarlanabilir mi?

• Evet, MCCB, ayarlanabilir ayarlara sahip bir termal-manyetik açma ünitesine sahiptir.
• Yük türüne ve güvenlik gereksinimlerine göre özelleştirmeye olanak tanır.
• Etkili korumayı sürdürürken istenmeyen açmaları önlemeye yardımcı olur.

3P ve 4P 400A MCCB'ler arasındaki fark nedir?

• 3P MCCB: Üç fazlı devreleri koruyarak nötr hattı kesintisiz bırakır.
• 4P MCCB: Üç fazlı devreleri ve nötr hattını koruyarak bağlantının tamamen kesilmesini sağlar.
• Seçim sistem gereksinimlerine ve güvenlik standartlarına bağlıdır.

400A MCCB için hangi kablo boyutunu kullanmalıyım?

• Kablo boyutu kurulum türüne, yalıtım malzemesine ve izin verilen voltaj düşüşüne bağlıdır.
• Tipik olarak 400A MCCB'ler, 120 mm²'den 185 mm²'ye kadar bakır iletkenlere sahip kablolarla eşleştirilir.
• Belirli proje koşullarına dayalı kesin öneriler için Pugao Electric'e danışın.

400A MCCB ne sıklıkla test edilmelidir?

• Kritik sistemler için genellikle her 6-12 ayda bir olmak üzere periyodik muayene önerilir.
• Mekanik çalışmayı, açma tepkisini ve bağlantı bütünlüğünü test edin.
• Elektrikli 400A AC Kompakt Devre Kesicinin hizmet ömrü boyunca güvenilir korumayı sürdürmesini sağlar.
