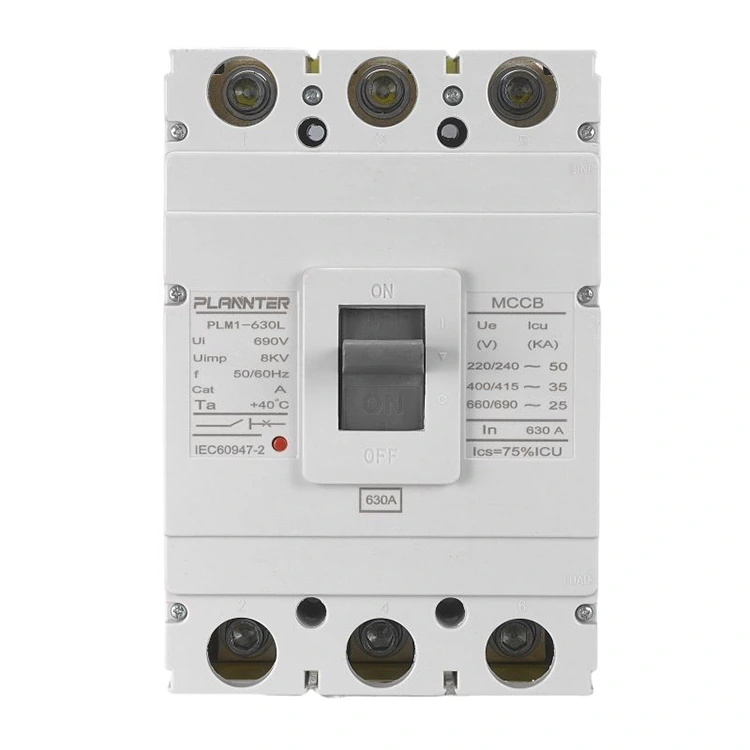

Endüstriyel AC Kalıplı Kutu Kırıcı

Lider olarakÇin tedarikçisi14 yıllık üretim mükemmelliğiyle PUGAO (Plannter Electric),Endüstriyel AC Kalıplı Kutu Kırıcı630A serisi. Ağır hizmet tipi güç dağıtımı için tasarlanan bu kesici, büyük ölçekli elektrik altyapılarını korumak için yüksek kesme kapasitesini sıkı dayanıklılıkla birleştirir.

Endüstriyel AC Kalıplı Kutu Kırıcı Nedir?

The Endüstriyel AC Kalıplı Kutu Kırıcıaşırı yüklere ve kısa devrelere karşı hassas savunma sağlarken yüksek akım yüklerini idare etmek üzere tasarlanmış ağır kapasiteli bir koruyucu cihazdır. Endüstriyel ağlarda birincil güvenlik kapısı görevi görerek aşağı yöndeki ekipmanın aşırı arıza koşullarında bile korunmasını sağlar.

Kasa Tasarımı: Üstün Yalıtım ve Dayanıklılık

• Kalıplanmış Muhafaza:Olağanüstü dielektrik mukavemeti sağlayan yüksek mukavemetli, alev geciktirici kompozit malzemelerle üretilmiştir.
• Kompakt Kaplama Alanı:Optimize edilmiş tasarım, termal dağılımdan ödün vermeden şalt cihazları ve güç kabinleri içerisinde yüksek yoğunluklu kuruluma olanak tanır.
• Çevresel Dayanıklılık:İç mekanizmayı endüstriyel toz, nem ve kimyasal buharlardan korumak için kasa yalıtılmıştır.

Güncel Değerler: Ağır Yükler için Optimize Edilmiştir

BizimEndüstriyel AC Kalıplı Kutu Kırıcıyüksek talep gerektiren uygulamalar için özel olarak tasarlanmıştır:

• Nominal Akım:630A, ana dağıtım panoları ve büyük makineler için idealdir.
• Kırma Kapasitesi:50 kA'lık yüksek IICS (Nominal Servis Kesme Kapasitesi) ve 65 kA'lık Icu (Nihai Kesme Kapasitesi) özelliğine sahip olup, ciddi arızalar kesildikten sonra bile ünitenin çalışır durumda kalmasını sağlar.
• Kararlı Çalışma:Yoğun endüstriyel ortamlarda istenmeyen açmaları önlemek için nominal akımın 1,05 katında sabit kalacak şekilde kalibre edilmiştir.

Mekanizma: Hassasiyet ve Hızlı Yanıt

İç mekanizmaEndüstriyel AC Kalıplı Kutu Kırıcıhem doğruluk hem de uzun ömür için tasarlanmıştır:

• Ayarlanabilir Anlık Yolculuk:Manyetik açma ayarları (Im), belirli hat empedanslarına uyacak şekilde 3,15 kA ila 6,3 kA arasında ayarlanabilir.
• Ultra Hızlı Kesinti:Kısa devre olayı sırasında 20 ms içinde arkları söndürebilir ve devrelerin bağlantısını kesebilir.
• Dayanıklılık Test Edildi:Tam 630A yükte 20.000 çalışma mekanik ömrü ve 5.000 döngü elektrik ömrü için onaylanmıştır.
• Kısa Süreli Dayanım:Mükemmel dinamik ve termal kararlılık sağlayarak 1 saniye boyunca 55 kA'lık yüksek akım darbelerine dayanabilir.

Temel Özellikler ve Özellikler

The Endüstriyel AC Kalıplı Kutu Kırıcı630A serisi, modern altyapının zorlu taleplerini karşılamak üzere üretilmiştir. Hassas mühendislikten modüler esnekliğe kadar bu özellikler, elektrik sistemlerinizin güvenli, verimli ve uluslararası standartlarla uyumlu kalmasını sağlar.

1. Yüksek Kesinti Kapasitesi

BizimEndüstriyel AC Kalıplı Kutu KırıcıAşırı elektrik arızalarını hatasız yönetmek için tasarlanmıştır.

• Yoğun Bakım/Ics Performansı:Servis kesme kapasitesi (Ics) 50kA'da tutularak 65kA'ya kadar nihai kesme kapasitesine ulaşılır.
• Arıza izolasyonu:Aşağı yöndeki endüstriyel makinelere zarar gelmesini önlemek için arkları 20 ms içinde hızla söndürür.

2. Ayarlanabilir Yolculuk Ayarları

Endüstriyel ortamlarda esneklik çok önemlidir.Endüstriyel AC Kalıplı Kutu KırıcıSağlam bir koruyucu bariyeri korurken, istenmeyen açmaları önlemek için ince ayar yapılmasına olanak tanır.

• Aşırı Yük Ayarı:1,05x nominal akımda kararlı çalışma; 1,3x nominal akımda bir saat içinde güvenilir bağlantı kesme.
• Anlık Manyetik Açma:Çeşitli hat empedanslarına uyacak şekilde 3,15 kA ile 6,3 kA arasında değişen ayarlanabilir ayarlar (Im).

3. Termik-Manyetik ve Elektronik Açma Üniteleri

Bir profesyonel olarakÇin tedarikçisifarklı koruma profillerini karşılamak için çeşitli açma teknolojileri sunuyoruz:

• Termal-Manyetik:Standart endüstriyel yükler için güvenilir bimetalik ve elektromanyetik koruma.
• Elektronik Trip (Opsiyonel):Dijital mantık ve daha hızlı yanıt süreleri gerektiren karmaşık güç dağıtım ağları için geliştirilmiş hassasiyet.

4. Geniş Akım Aralığı

630A çerçevesi, dağıtım ağınızdaki geniş bir yelpazedeki bağlı yük ve hatlarda tutarlı koruma sağlayarak, orta ila büyük güç gereksinimleri için sağlam bir çözüm olarak hizmet eder.

5. Kompakt ve Modüler Tasarım

Modern şalt sisteminde alan verimliliği kritik öneme sahiptir.Endüstriyel AC Kalıplı Kutu Kırıcıyüksek yoğunluklu kabin kurulumları için toplam kaplama alanını en aza indirirken dielektrik dayanımını en üst düzeye çıkaran yüksek mukavemetli kalıplanmış bir muhafazaya sahiptir.

6. Çok Kutuplu Koruma

Standart 3 kutuplu tasarımımız tüm aşamalarda senkronize çalışmayı sağlar. Bu bağlantılı mekanizma, üç fazlı motorların korunması ve bir arıza sırasında sistemin tam izolasyonunun sağlanması açısından hayati öneme sahiptir.

7. Aksesuarlar ve İletişim

GeliştirinEndüstriyel AC Kalıplı Kutu Kırıcısahada kurulabilen çeşitli aksesuarlarla:

• Şönt Açma ve Düşük Gerilim Bültenleri:Uzaktan acil kapatma ve voltaj izleme için.
• Yardımcı ve Alarm Kontakları:Merkezi kontrol odalarına veya PLC'lere gerçek zamanlı durum geri bildirimi için.

8. Çevresel Sağlamlık

Firmamızda üretilmiştirÇin fabrikasıSıkı ISO9001 kalite kontrolleriyle bu kırıcılar aşağıdakiler açısından test edilir:

• Dinamik ve Termal Kararlılık:1 saniye boyunca 55kA kısa süreli darbelere dayanma kapasitesine sahiptir.
• Uzun ömür:Tam yükte 20.000 işlem ve 5.000 elektrik döngüsüne kadar kanıtlanmış mekanik dayanıklılık.

SSS

Endüstriyel ve Ticari MCCB Arasındaki Fark Nedir?

Her ikisi de devre koruması sağlarken,Endüstriyel AC Kalıplı Kutu Kırıcıticari sınıf ünitelere kıyasla daha ağır görevler için özel olarak üretilmiştir:

• Gerilim/Akım Kullanımı:630A serimiz gibi endüstriyel modeller, daha yüksek sürekli yükler ve önemli ölçüde daha yüksek kısa devre kesme kapasiteleri (65kA'ya kadar) için tasarlanmıştır.
• Sağlamlık:Endüstriyel üniteler, fabrika ayarlarında yaygın olarak görülen yüksek akım darbelerine (örn. 1 saniye için 55kA) dayanacak şekilde geliştirilmiş termal ve dinamik kararlılığa sahiptir.
• Ayarlanabilirlik:Sabit ayarlı ticari kesicilerin aksine endüstriyel versiyonlar, çeşitli makinelere uyum sağlamak amacıyla hem termal hem de manyetik tetiklemeler için geniş ayar aralıkları sunar.

Endüstriyel MCCB'lerin Ortak Uygulamaları Nelerdir?

The Endüstriyel AC Kalıplı Kutu Kırıcıçeşitli yüksek talep ortamlarında bulunan çok yönlü bir bileşendir:

• Motor Koruması:Büyük üç fazlı motorların korunması için idealdir, yüksek ani akımları rahatsız edici tetiklemeler olmadan yönetirken hassas aşırı yük koruması sağlar.
• Panolar ve Santraller:Dağıtım panolarında ana giriş ve çıkış koruma ünitesi olarak görev yaparak tüm branşman devrelerinin güvenliğini sağlar.
• Endüstriyel Otomasyon:Elektrik arızaları sırasında güvenilir, otomatik güç izolasyonu sağlamak için karmaşık üretim hatlarına ve PLC kontrollü sistemlere entegre edilmiştir.

MCCB ile ACB arasındaki fark nedir?

Bu ayrımı anlamak, tesisiniz için doğru korumayı seçmek açısından hayati öneme sahiptir:

• Rol:Bir MCCB (Kalıplanmış Kutulu Devre Kesici) genellikle 1600A'e kadar olan akımlar için kullanılır ve kompakt, yalıtılmış bir tasarım sunar. Bir ACB (Havalı Devre Kesici), çok daha yüksek akım uygulamaları (6300A'ya kadar) için kullanılır ve genellikle tüm tesis için ana giriş kesici olarak hizmet eder.
• Bakım: The Endüstriyel AC Kalıplı Kutu KırıcıKapalı "kalıplanmış kasa" tasarımı nedeniyle büyük ölçüde bakım gerektirmez. Buna karşılık, ACB'ler düzenli yağlama ve temas kontrolü gerektiren erişilebilir iç parçalara sahiptir.

Neden PUGAO Endüstriyel AC Kalıplı Kutu Kırıcıyı Seçmelisiniz?

Çin merkezli profesyonel bir tedarikçi olarak PUGAO, dünya çapında güç dağıtım sistemleri için tercih edilen seçenek olan Endüstriyel AC Kompakt Tip Devre Kesicileri sunmak için 14 yıllık üretim uzmanlığından yararlanmaktadır:

Olağanüstü Kesme Performansı: 65kA'ya kadar nihai kesme kapasitesi (Icu) ve 50kA servis kesme kapasitesi (Ics) içeren bu kesiciler, kısa devre arızaları giderildikten sonra bile ekipmanın tamamen çalışır durumda ve verimli kalmasını sağlar, böylece değiştirme maliyetlerini önemli ölçüde azaltır.

Hassas Koruma Mekanizmaları: Kararlı termal-manyetik açma ile üniteler, nominal akımın 1,05 katında istenmeyen açmalara karşı bağışık kalır; ayrıca endüstriyel yükleriniz için sağlam bir savunma hattı oluşturan, 20 ms'den daha kısa anlık kısa devre tepki süresine sahiptirler.

Olağanüstü Endüstriyel Dayanıklılık: Sıkı testlerden geçen bu kesiciler, tam yük koşullarında 20.000 döngülük mekanik kullanım ömrü ve 5.000 döngülük elektriksel kullanım ömrü sunarken aynı zamanda 1 saniye boyunca 55 kA'lik kısa süreli termal kararlılık dalgalanmalarına da dayanma kapasitesine sahiptir.

Kapsamlı Üretim Sistemi: Çin merkezli fabrikamızın coğrafi avantajlarından yararlanarak, ISO 9001 standartlarına sıkı sıkıya bağlı kalıyoruz ve OEM/ODM özelleştirmesini desteklemek için makine görsel denetim teknolojisini dahil ediyoruz, böylece sunduğumuz her ürünün tutarlı kalite ve güvenilirliğini garanti ediyoruz.
