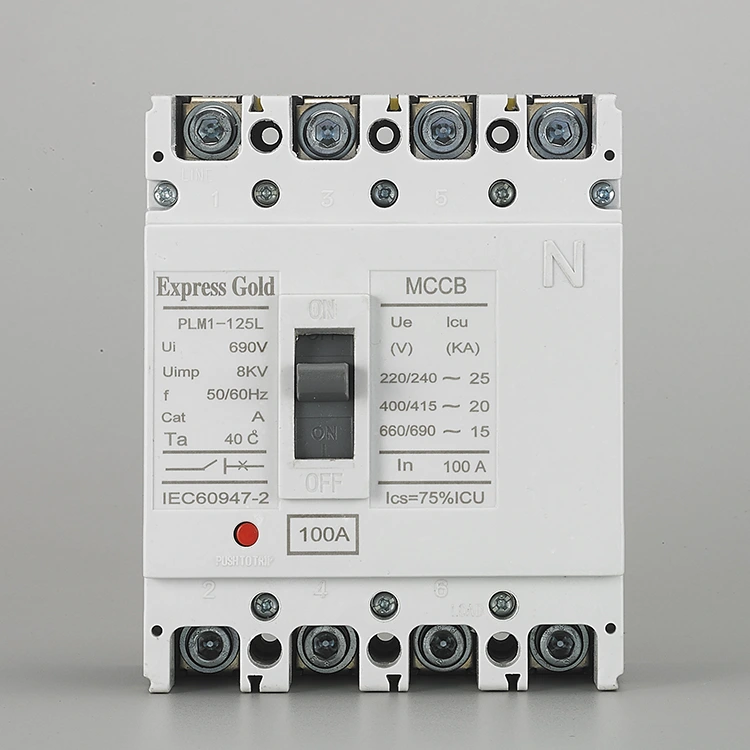

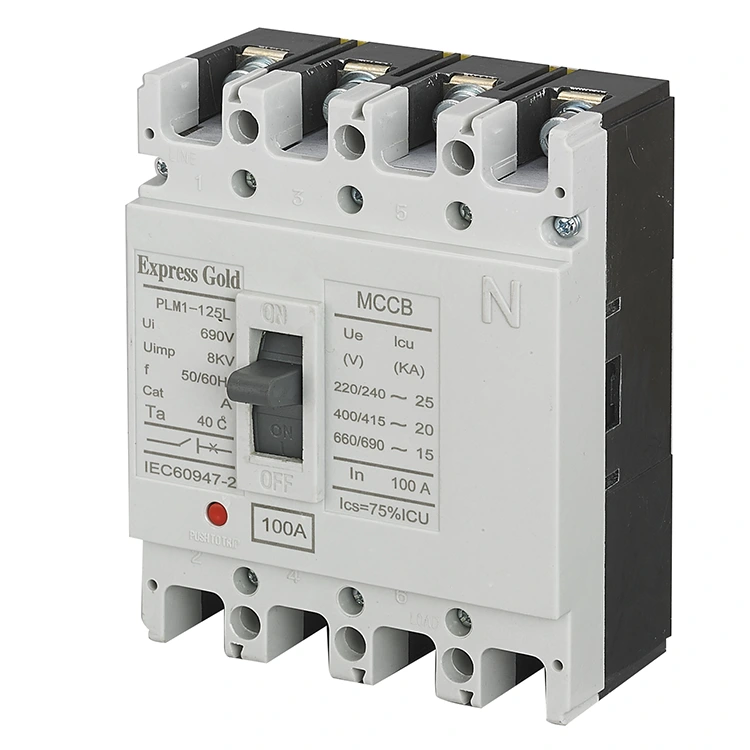

4P Elektronik Açma Ünitesi

Pugao'da (Plannter Electric) temel inancımız, elektrik güvenliğinin bir lüks olmaması gerektiğidir; bu, güvenli ve konforlu bir yaşamın temelidir. 100A, 4P Elektronik Açma Ünitemizi düşünün: Yüksek ısı ve basınç altında enjeksiyonla kalıplanan kasa için yüksek kaliteli termoset plastik kullanıyoruz. Bu gelişmiş üretim süreci olağanüstü boyutsal kararlılık, gelişmiş yalıtım gücü ve tutarlı ark direnci sağlayarak elektrik altyapınıza güvenmenizi sağlar. Sorularınız mı var? Bize ulaşmaktan çekinmeyin! Elektrik güvenliğinizin sağlanması konusunda konuşmak ve işbirliği yapmaktan heyecan duyuyoruz.

Talep Gönder

Ürün Açıklaması

The 4P Elektronik Açma Ünitesiüç fazlı dört telli bir sistemdeki (L1, L2, L3 ve Nötr) dört iletkenin tümünü izlemek ve kontrol etmek için tasarlanmış, kalıplanmış devre kesicilerde (MCCB'ler) kullanılan gelişmiş bir koruma modülüdür. Geleneksel üç kutuplu sistemlerden farklı olarak tam izolasyon ve koruma sağlayarak, güvenlik ve güç kalitesinin önemli olduğu modern elektrik dağıtımı için kritik bir çözüm haline getiriyor.

Faz ve nötr iletkenleri aynı anda kontrol eder ve korur
Akıllı ve hassas arıza tespiti sağlar
Karmaşık elektrik ortamlarında sistem güvenliğini artırır

4P Electronic Trip Unit

Ürün özellikleri

Tip	Nominal Akım (A)	Kutup numarası	Nominal Yalıtım Gerilimi (V)	Nominal çalışma voltajı (V)	Üstün kısa devre kesme kapasitesi(KA)	Kısa devre kesme kapasitesine hizmet eder (KA)	Kullanım kategorisi
PLM1-63L	(6),10,16,20,25 ,32,40,50,63	3	alternatif akım 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25 ,32,40,50,63		alternatif akım 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225.250.315.400				50	35
PLM1-400M	225.250.315.400				65	42
PLM1-630L	400.500.630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630.700.800	3			70	50
PLM1-800H	630.700.800				100	65
PLM1-1250	80.010.001.250				65	32.5
PLM1-1250	80.010.001.250				65	32.5

Temel Özellikler ve Faydalar

Nötr Koruma

Nötr iletkenin doğrudan izlenmesini ve korunmasını sağlar
Doğrusal olmayan yüklerden kaynaklanan harmonik akımların neden olduğu nötr aşırı yükü önler
Arıza sırasında nötr dahil tüm kutupların bağlantısının kesilmesini sağlar
Geleneksel üç kutuplu kesicilerde bulunan güvenlik boşluklarını giderir

Ayarlanabilir Koruma

Hassas koruma kontrolü için elektronik açma ayarlarıyla donatılmıştır
4P Elektronik Açma Ünitelerinin aşırı yük, kısa devre ve anlık koruma parametreleri tamamen ayarlanabilir
Dağıtım sistemindeki seçiciliği ve koordinasyonu geliştirir
Gereksiz açmaları azaltır ve sistemin çalışma süresini artırır

Gelişmiş İşlevsellikler

Tam devre izolasyonu sağlayarak geri besleme risklerini önler
Bakım ve servis işlemleri sırasında güvenliği artırır
Güç aktarımı senaryolarında tarafsız bütünlüğü korur
Şebeke ve jeneratör gücü arasında güvenli geçişi destekler

Ölçüm ve İletişim

Dört kutbun tamamındaki akımın gerçek zamanlı izlenmesini destekler
Sistem entegrasyonu için isteğe bağlı iletişim arayüzleri
Veri tabanlı tanılama ve tahmine dayalı bakımı mümkün kılar
Elektrik altyapısının görünürlüğünü ve kontrolünü iyileştirir

Uygulamalar

Bina ve endüstriyel dağıtım panolarındaki ana devre kesici
Güvenli güç anahtarlaması için 4P Elektronik Açma Ünitelerini kullanan Otomatik Transfer Anahtarı (ATS) sistemleri.
Tam izolasyon gerektiren üç fazlı dört telli sistemler
Hassas veya doğrusal olmayan yüklerin bulunduğu ticari ve endüstriyel tesisler
Sürekli güç ve güvenliğin gerekli olduğu kritik ortamlar

SSS

4P4D ve 4P3D nedir?

4P4D (Dört Kutuplu Dört Algılama):Dört iletkenin tamamı (L1, L2, L3, N) tamamen izlenir ve korunur
4P3D (Dört Kutuplu Üç Algılama):Nötr anahtarlanırken ancak aktif olarak korunmazken yalnızca üç fazlı iletkenler izlenir
4P4D, nötr akım algılama ve korumayı dahil ederek daha yüksek güvenlik sağlar
The 4P Elektronik Açma ÜnitesiHarmonik yüklere veya hassas ekipmanlara sahip sistemler için 4P4D önerilir

Nötr Koruma Ayarlanabilir mi?

Evet, nötr koruma ayarları genellikle gelişmiş açma ünitelerinde ayarlanabilir
Kullanıcılar nötr akım koruma seviyelerini yapılandırabilir (örn. %50, %100 veya devre dışı)
Ayarlama, sistem gereksinimlerini ve yük özelliklerini eşleştirmeye yardımcı olur
Değişken nötr akım koşullarına sahip uygulamalarda esnekliği artırır

Nötr Korumanın Amacı Nedir?

Aşırı nötr akımın neden olduğu aşırı ısınmayı ve hasarı önler
Doğrusal olmayan yüklerden (ör. UPS, LED aydınlatma, BT ekipmanı) kaynaklanan harmonik bozulmayı giderir
Üç fazlı dört telli sistemlerde güvenli çalışmayı sağlar
The 4P Elektronik Açma Ünitesihem faz hem de nötr iletkenlerini izleyerek tam koruma sağlar

Gezi Ünitesini Nasıl Test Edersiniz?

İşlevsel kontroller için yerleşik test düğmesini (varsa) kullanın
Hassas kalibrasyon doğrulaması için ikincil akım enjeksiyon testini uygulayın
Simüle edilmiş aşırı yük veya arıza koşulları altında açma yanıtını doğrulayın
Düzenli testler, güvenilirliği ve bakım standartlarına uygunluğu sağlar

Durum Lambasının Açık Olması Ne Anlama Gelir?

Güç Göstergesi:Açma ünitesine enerji veriliyor ve normal çalışıyor
Alarm Göstergesi:Aşırı yük veya açma öncesi sinyal gibi uyarı durumu
Yolculuk Göstergesi:Kesici bir arıza durumu nedeniyle tetiklendi
Arıza Kodu Ekranı (varsa):Ayrıntılı arıza teşhisi sağlar
Durum lambaları, operatörlerin sistem koşullarını hızlı bir şekilde tanımlamasına ve harekete geçmesine yardımcı olur

Sıcak Etiketler: 4P Elektronik Açma Ünitesi
