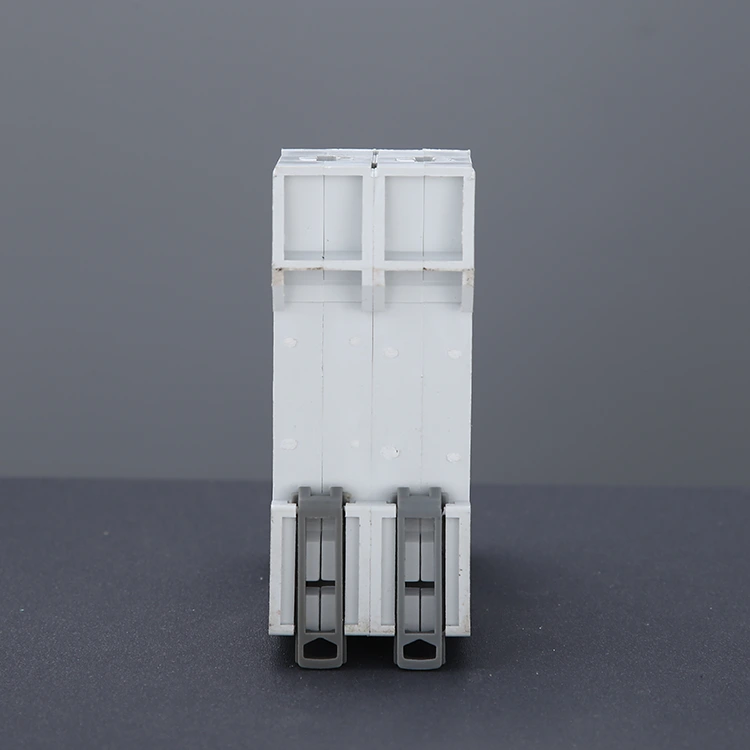

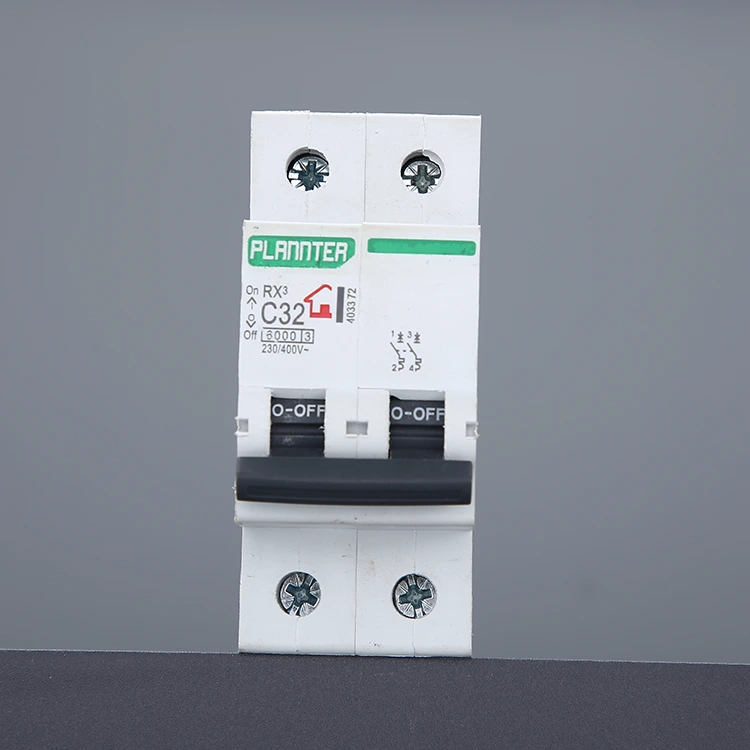

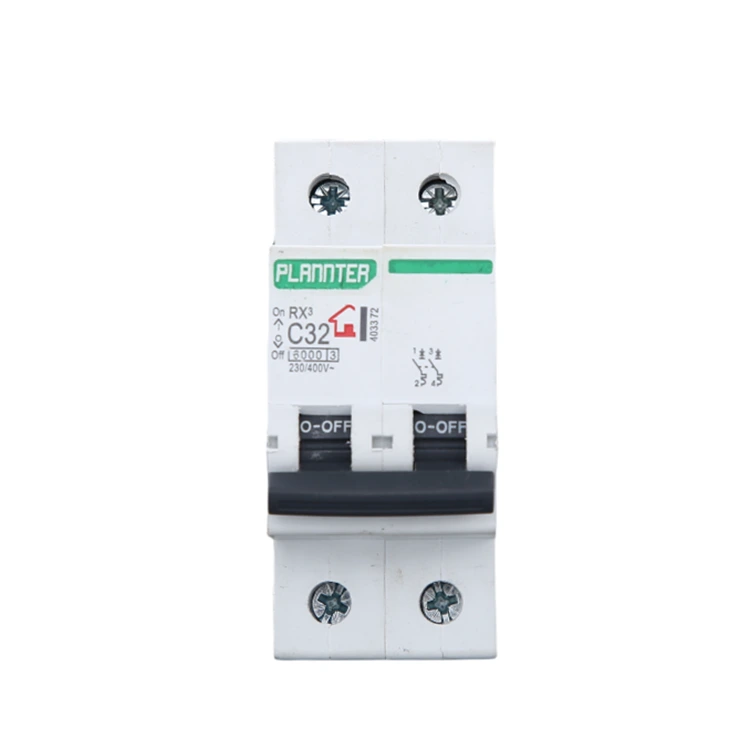

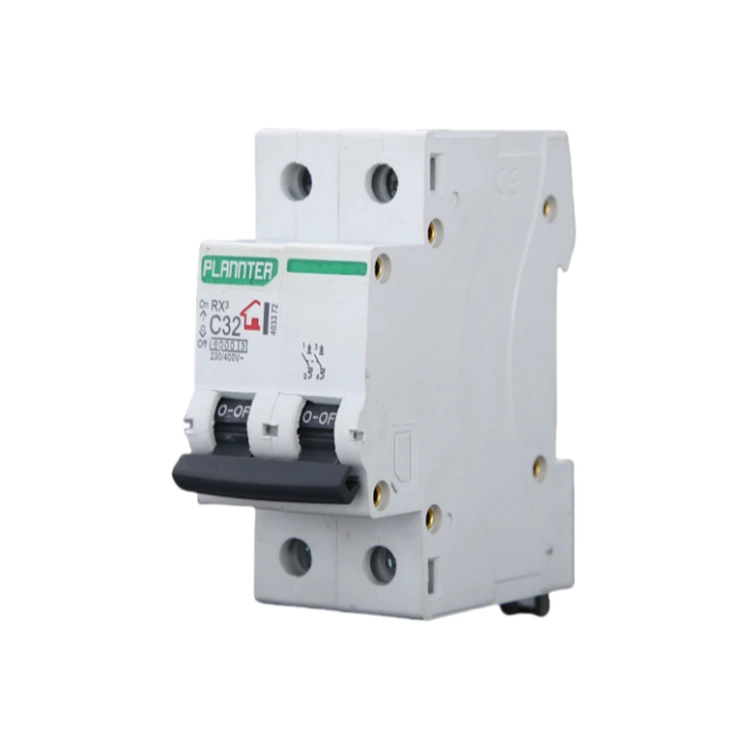

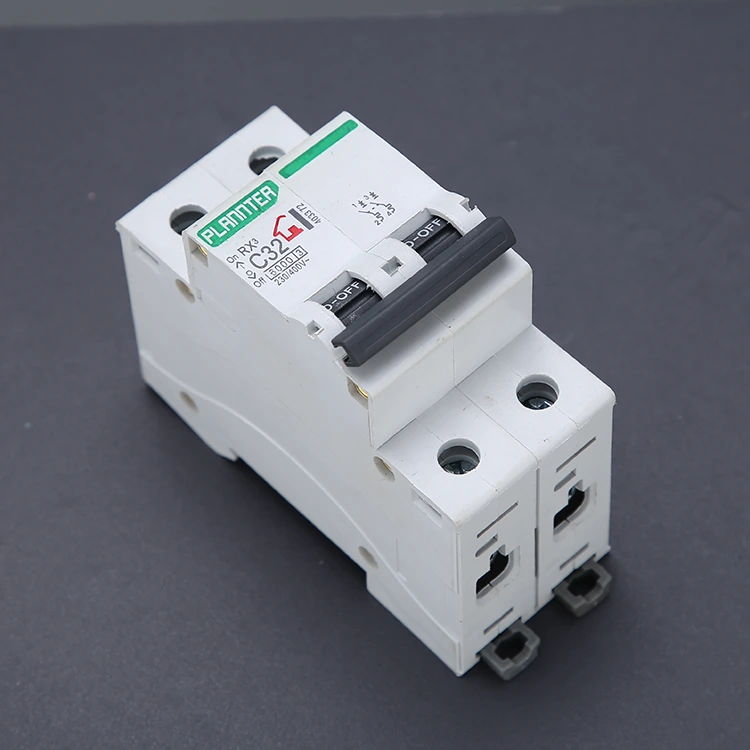

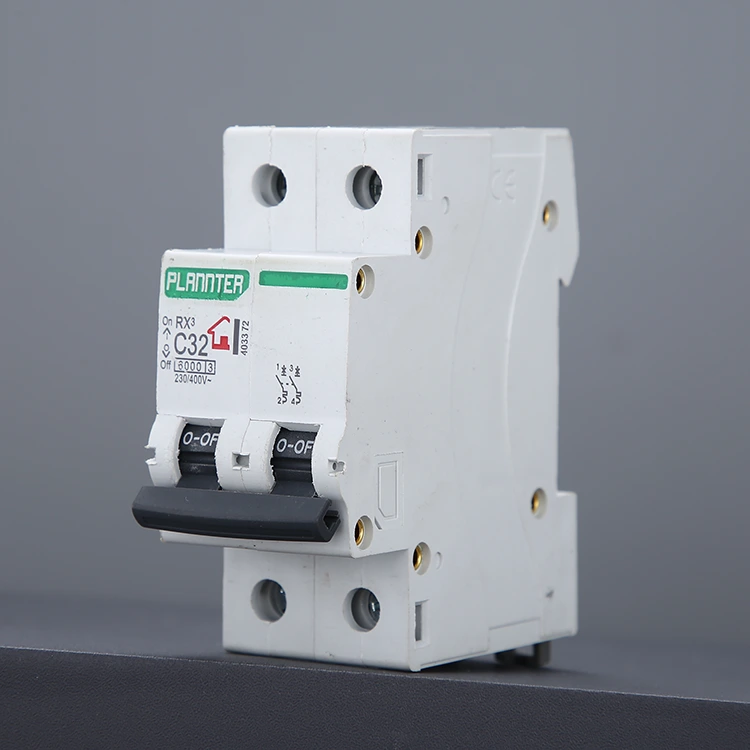

DZ47 Hava Anahtarlı Devre Kesici

PUGAO (Plannter Electric) fabrikası tarafından sunulan yüksek kaliteli DZ47 Hava Anahtarlı Devre Kesici, AC devrelerde kullanılan, iki bağımsız kutuplu, devredeki yangın telini ve sıfır teli aynı anda kesebilen bir tür elektriksel koruma cihazıdır. Yerleşik termal manyetik sıyırma mekanizması veya elektronik sıyırma mekanizması aracılığıyla devredeki akım değişimini gerçek zamanlı olarak izler ve devre aşırı yüklendiğinde, kısa devre yapıldığında ve diğer anormal durumlarda DZ47 Hava Anahtarlı Devre Kesici, ekipmanın hasar görmesini, devre yangınını ve diğer güvenlik kazalarını önleyerek güç kaynağını kesmek için hızlı ve otomatik olarak bağlantısı kesilebilir. PUGAO tarafından üretilen ürünler kesinlikle CE, CCC ve ISO9001 sertifikalarına uygundur.

Çalışma Prensibi

DZ47 Hava Anahtarlı Devre Kesici son derece standartlaştırılmış bir üründür. PUGAO'nun olgun üretim süreci ve ileri teknolojisi üç temel çalışma prensibini kullanır: termal açma, manyetik açma ve hava arkı söndürme. Ürünlerimiz dünya çapında binlerce elektrik sistemi için güvenilir koruma sağlar.

1. Termal Gezi

Devre kesici, farklı termal genleşme katsayılarına sahip iki metalden oluşan bimetalik bir şerit içerir. Devre akımı nominal değeri aştığında ancak henüz kısa devre seviyesine ulaşmadığında, akımın ürettiği ısı bimetalik şeridin bir tarafa doğru bükülmesine neden olur.

Önceden belirlenmiş bir açıya kadar büküldükten sonra mekanik bir bağlantıyı tetikleyerek devre kesicinin atmasına neden olur. 14 yıllık birikmiş kalibrasyon deneyiminden yararlanan bimetalik şeridimiz yüksek saflıkta malzemeden yapılmıştır ve mevcut dalgalanmalara karşı hassas ve tutarlı bir tepki sağlar.

2. Manyetik Yolculuk

Devre kesici bir elektromanyetik bobin içerir. Kısa devre meydana geldiğinde akım anında normal değerin birkaç katına, hatta onlarca katına çıkar. Bu muazzam akım, bobinde güçlü bir manyetik alan oluşturarak elektromıknatıs armatürünü anında bir piston gibi çeker.

Armatür, tetikleme mekanizmasını doğrudan etkileyerek milisaniye düzeyinde anlık güç kesintisi sağlar.

Fabrikamız, mekanizmanın yüksek frekanslı akım etkisi altında sıkışmamasını veya arızalanmamasını sağlamak için yüksek iletkenlikli bakır ve tam otomatik punta kaynak işlemi kullanıyor.

3. Ark Söndürme Sistemi

Kontaklar ayrıldığı anda, yüksek voltaj akımı havayı parçalayarak yüksek sıcaklıkta bir ark oluşturur ve bu ark, özel olarak tasarlanmış bir ark söndürme odasına çekilir. Çok sayıda metal ızgara katmanı, arkı birkaç küçük parçaya bölerek, yanık temasları önlemek için hızla soğutur ve söndürür.

DZ47 serimiz, ark söndürme ızgarasının düzenleme yoğunluğunu optimize ederek sık açma koşullarında bile dahili bileşenleri etkili bir şekilde korur.

Teknik Avantajlar

PUGAO'nun DZ47 Hava Anahtarlı Devre Kesicisi, çeşitli karmaşık çalışma koşullarında doğru ve güvenilir çalışmayı sağlamak için yüksek performanslı termo-manyetik bağlantı kesme teknolojisini kullanır. Ürün aşağıdaki temel avantajlara sahiptir:

Yüksek kesme kapasitesi: Standart model, kentsel elektrik şebekelerinin ve endüstriyel ortamların kısa devre koruma gereksinimlerini karşılayan 6kA'ya kadar kesme kapasitesine sahiptir.

Geniş voltaj uygulanabilirliği: AC 230/400V sistemini destekler, güçlü uyumluluk, çeşitli ulusal ve bölgesel elektrik şebekesi standartlarına uygulanabilir.

Modüler tasarım: kompakt boyut, DIN ray montajını destekler, her türlü dağıtım kutusu ve kontrol kabinine entegre edilmesi kolaydır.

Güçlü ark söndürme özelliği: DZ47 Hava Anahtarlı Devre Kesici, arkı etkili bir şekilde bastıran ve servis ömrünü uzatan, çok katmanlı seramik ara parçayı ve metal ark söndürme ızgarasını birleştiren yapıyı benimser.

Uzun mekanik ömür: Titiz testlerden sonra mekanik çalışma ömrü 10.000 kattan fazladır.

SSS

S: DZ47 serisi devre kesiciler DC sistemlerde kullanılabilir mi?

C: Hayır. DZ47 serisi, özellikle AC için tasarlanmış bir hava anahtarıdır. Alternatif akımın (AC) sıfır geçiş özelliği vardır ve dahili ark söndürme ızgarası arkları etkili bir şekilde söndürür.

Doğru akımın (DC) sıfır geçiş özelliği yoktur. AC devre kesicinin kullanılması, söndürülemeyen arkların oluşmasına ve potansiyel olarak yangına neden olabilir. Güneş enerjisi veya akü sistemi ihtiyaçlarınız varsa, özel DC Devre Kesici özellikleri için lütfen bizimle iletişime geçin.

S: Üç farklı açma eğrisi (B, C ve D) arasında nasıl seçim yapabilirim?

C: Seçim, yük türünüze bağlıdır:

Tip B (3-5In): Tamamen dirençli ısıtıcılar ve bilgisayar ekipmanları gibi düşük ani akım yükleri için uygundur.

Tip C (5-10In): Aydınlatma armatürleri, genel ev aletleri ve ticari güç dağıtımı için uygun olan en yaygın spesifikasyon.

Tip D (10-14In): Küçük motorlar, kompresörler veya endüstriyel transformatörler gibi son derece yüksek başlatma akımlarına sahip ekipmanlar için uygundur.

Pugao, mühendislik çizimlerinize göre doğru seçim tavsiyesi sağlayabilecek profesyonel bir teknik ekibe sahiptir. İhtiyaçlarınızı iletmek ve ücretsiz fiyat teklifi almak için bizimle iletişime geçin!

Daha fazla teknik soru için lütfen derhal mühendislerimize danışın; hızlı bir şekilde yanıt vereceğiz.
