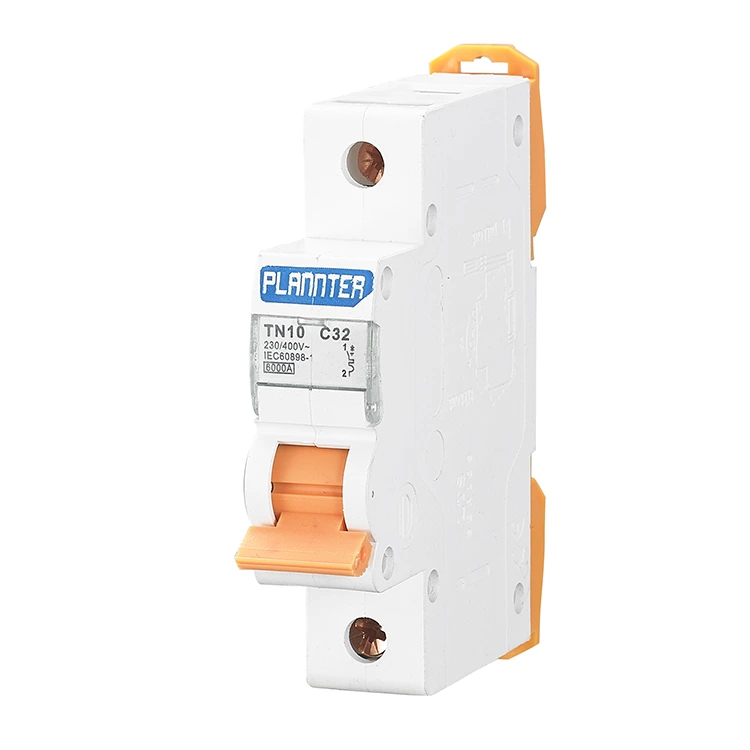

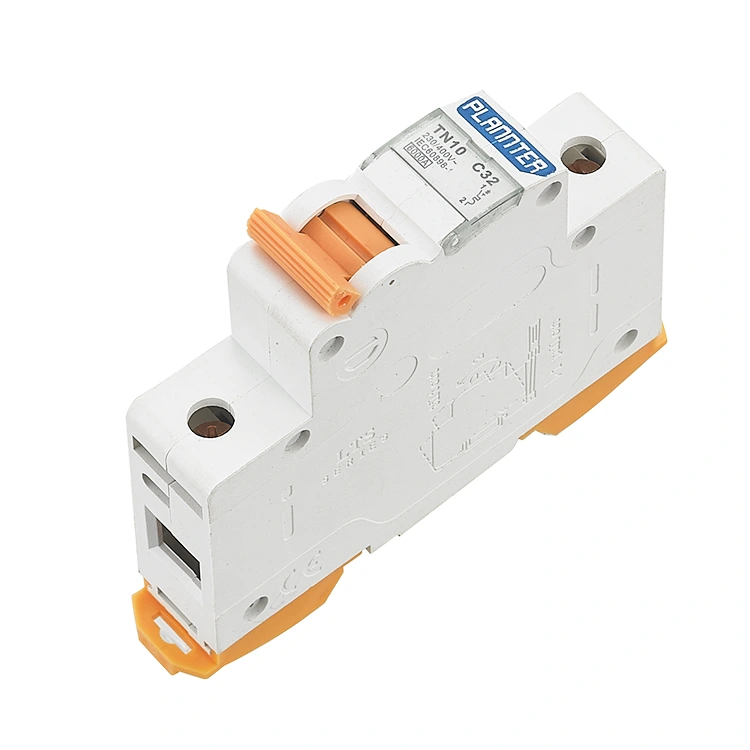

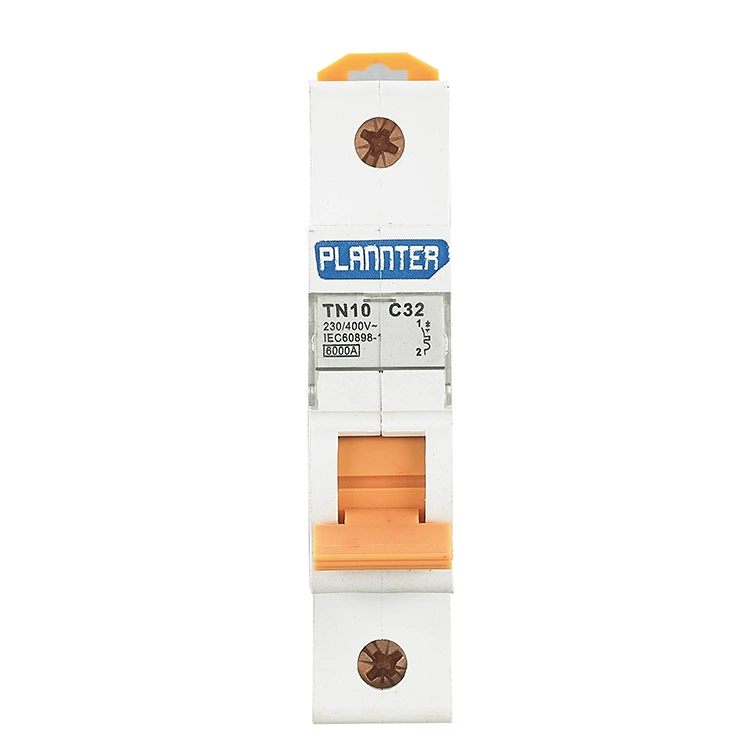

Kısa Devre Koruması için Devre Kesiciler

Kısa Devre Koruması için Devre Kesiciler, düşük voltajlı bir güç dağıtım cihazıdır. Devreyi etkili bir şekilde koruyan bir ark söndürme cihazı ile donatılmıştır. Evsel ve endüstriyel ortamlarda devre kesiciler, devrelerin güvenli çalışmasını sağlamak için bıçaklı anahtarlar, sigortalar ve termik röleler gibi elektrikli bileşenlerin kombinasyonuna benzer bir rol oynar.

Çalışma Prensibi

Devre kesicinin dahili olarak iki temel koruma mekanizması bulunur: Kademeli aşırı yüklemeleri gidermek üzere tasarlanmış bimetalik bir şerit ve kısa devreleri gidermeye ayrılmış bir elektromanyetik bobin. Devrenin milisaniyeler içinde otomatik olarak kesilmesini sağlamak için cihaz, tetiklendiğinde aşağıdaki işlem sırasını yürütür:

Anlık Algılama: Kısa devre meydana geldiğinde, devre kesicinin içinde bulunan bobinden büyük bir akım dalgası akar.

Manyetik Kuvvet Üretimi: Elektromanyetik indüksiyon prensiplerine uygun olarak, bu olağanüstü yüksek akım, anında son derece güçlü bir manyetik alan üretir.

Mekanik Etki: Bu manyetik alanın oluşturduğu kuvvet, ağır bir çekiç gibi hareket ederek tetikleme mekanizmasına anında darbe indirir.

Hızlı Bağlantı Kesilmesi: Elektrik kontakları milisaniyeler içinde zorla açılır, akım akışı aniden kesilir ve böylece kabloların aşırı ısı nedeniyle erimesi veya alev alması önlenir.

Devre kesici kutup çeşitleri

1. Tek kutuplu devre kesiciler: Kısa Devre Koruması için Devre Kesiciler yalnızca bir anahtarlama kontağına sahiptir ve çoğunlukla evdeki aydınlatma devreleri veya prizler gibi tek fazlı devreler için kullanılır.

2. Çift kutuplu devre kesiciler: çift kutuplu devre kesicilerde faz ve nötr kabloları kontrol etmek için iki anahtarlama kontağı bulunur. Çift kutuplu devre kesiciler genellikle motor kontrolleri veya iki fazlı güç sistemleri gibi hem faz hem de nötr kabloların aynı anda kontrol edilmesi gereken senaryolarda kullanılır.

3. 3 Kutuplu Devre Kesiciler: 3 kutuplu devre kesiciler, güvenli ve dengeli yük dağılımını sağlamak için üç ayrı güç hattının eşzamanlı kontrolünü gerektiren ticari ve endüstriyel ekipmanlar gibi üç ayrı faz telini kontrol eden üç anahtarlama kontağına sahiptir.

Avantajları

1. Kısa Devre Korumaları için Bu Devre Kesiciler, standart 35mm DIN ray montaj yöntemini benimser ve anlık ani akımla başa çıkmak için yüksek hassasiyetli manyetik-termal çift serbest bırakma mekanizmasını benimser;

2. Uzun vadeli termal stresin neden olduğu izolasyon eskimesini önlemek için geliştirilmiş izolasyon sistemi tasarımı;

3. Aşırı voltaj korumalı, fotovoltaik enerji üretimi ve karmaşık güç dağıtım ağı için uygun, AC400V'ye kadar nominal yalıtım voltajı;

4. Konut aydınlatmasını, prizleri, motorları, fotovoltaik sistemleri ve diğer farklı yük talebi senaryolarını karşılamak için 6A'den 63A'ya kadar nominal akım seçenekleri, kompakt ve modüler tasarım.

5. Ürün, yurtdışı dağıtım ve marka özelleştirme talebini karşılayan OEM/ODM hizmetini destekler. PUGAO (Plannter Electric) fabrikası ISO9001 uluslararası kalite sistem sertifikasını geçti.

Uygulama Senaryoları

PUGAO'nun Kısa Devre Korumasına Yönelik Devre Kesicileri konut, ticari ve endüstriyel güç sistemlerinde kullanılmakta ve çok çeşitli ayarlar için güvenilir koruma sağlamaktadır.

1. Konut Güç Dağıtım Sistemleri

Aydınlatma, elektrik prizleri ve ev aletleri devrelerinde kullanılır; eskiyen kablolardan veya cihaz arızalarından kaynaklanan kısa devre durumunda, kabloların yanmasını veya yangın çıkmasını önlemek için güç kaynağını hızla keserler.

2. Ticari Bina Güç Sistemleri

Devre kesicilerimiz alışveriş merkezleri, ofis binaları ve oteller gibi ticari mekanlardaki güç dağıtım sistemlerine uygundur. Hem ana hem de yan devrelere uygulanarak kısa devrelerin yaygın elektrik kesintilerine veya ekipman hasarına neden olmasını önlerler.

3. Endüstriyel Ekipmanlar ve Üretim Hatları

Çeşitli endüstriyel makine türlerinde, elektrik motorlarında ve otomatik üretim hatlarında kullanılır; ekipman arızası veya kablolama anormallikleri durumunda gücü hızla keserler, böylece ekipmanın hasar görmesini ve üretim kesintilerini önlerken bakım maliyetlerini ve arıza süresi risklerini azaltırlar.

4. Güç Dağıtım Kabinleri ve Kontrol Sistemleri

Çoklu devreler için merkezi kısa devre koruması sağlayan temel koruyucu bileşenler olarak hizmet vermek üzere güç dağıtım kabinleri ve kontrol panelleri içine monte edilebilir. Bunlar genellikle mühendislik projelerinde ve entegre elektrikli ekipman montajlarında kullanılır.

5. Yüksek Kısa Devre Akımı Ortamları

Yüksek kesme kapasitesine sahip devre kesicilerin gerekli olduğu, transformatörlerin veya güç kaynağı kaynaklarının yakınında veya yüksek kısa devre akım seviyeleri ile karakterize edilen diğer alanlarda bulunan devreler için bu ürün ideal bir seçimdir.

SSS

S: Kısa devre koruması ve aşırı yük koruması aynı şey midir?

C: Hayır. Tipik olarak aynı devre kesiciye entegre olmalarına rağmen farklı prensiplerle çalışırlar. Aşırı yük koruması, ısı birikimine bağlı olarak uzun süreli aşırı yüklere karşı koruma sağlar; Kısa devre koruması, manyetik çekim kuvvetlerine dayanarak anlık yüksek büyüklükteki akımlara karşı koruma sağlar.

S: Neden bazı devre kesicilerin değeri 6kA iken diğerleri 15kA'dır?

C: Bu, kesme kapasitesini gösterir. 6kA değeri, güvenli bir şekilde kesebileceği maksimum kısa devre akımının 6.000 amper olduğu anlamına gelir. Gerçek kısa devre akımı bu değeri aşarsa devre kesici patlayabilir. Daha büyük transformatör kapasitelerine sahip yerler, daha yüksek kesme kapasitesine sahip devre kesiciler gerektirir; Seçimden önce lütfen PUGAO'nun size profesyonel öneriler veya özelleştirilmiş bir tasarım çözümü sunmasına izin verin.

S: Devre kesiciyi temizleyebilir miyim? Nasıl ilerlemeliyim?

C: Evet, ancak önceden güç kaynağı bağlantısının tamamen kesildiğinden emin olmalısınız.

Lütfen toz parçacıklarının ark söndürme odasına girmesini önlemeye dikkat ederek muhafazadaki tozu silmek için kuru bir bez kullanın.

Kesinlikle Yasaktır: Alev geciktirici malzemelerin performansını tehlikeye atabileceğinden veya dahili kısa devrelere neden olabileceğinden, plastik muhafazayı temizlemek için kimyasal solventler veya su kullanmayın.
