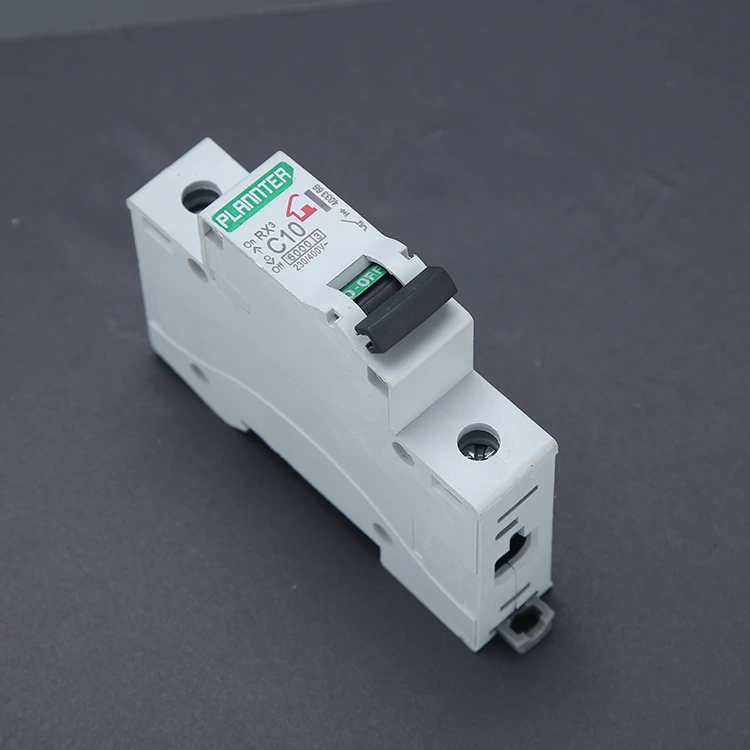

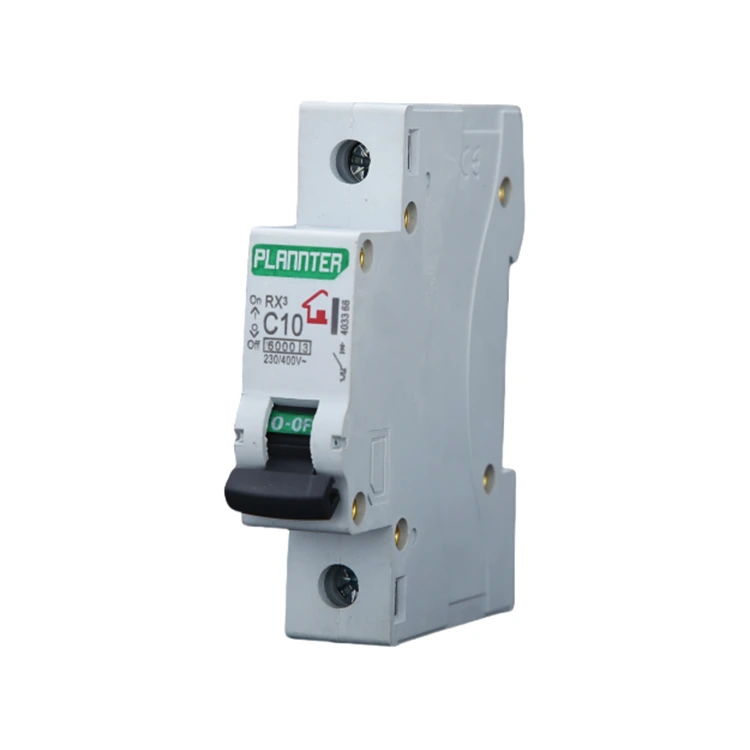

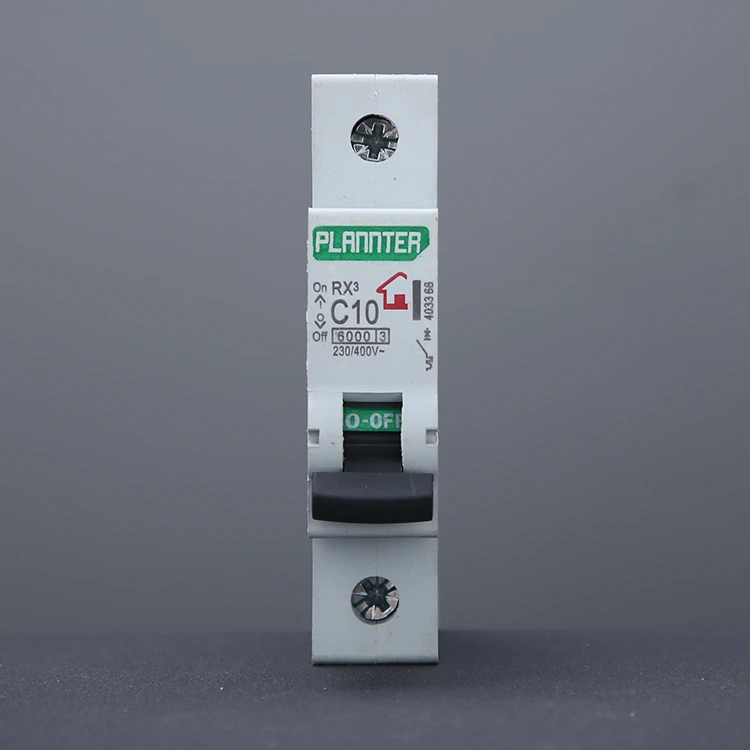

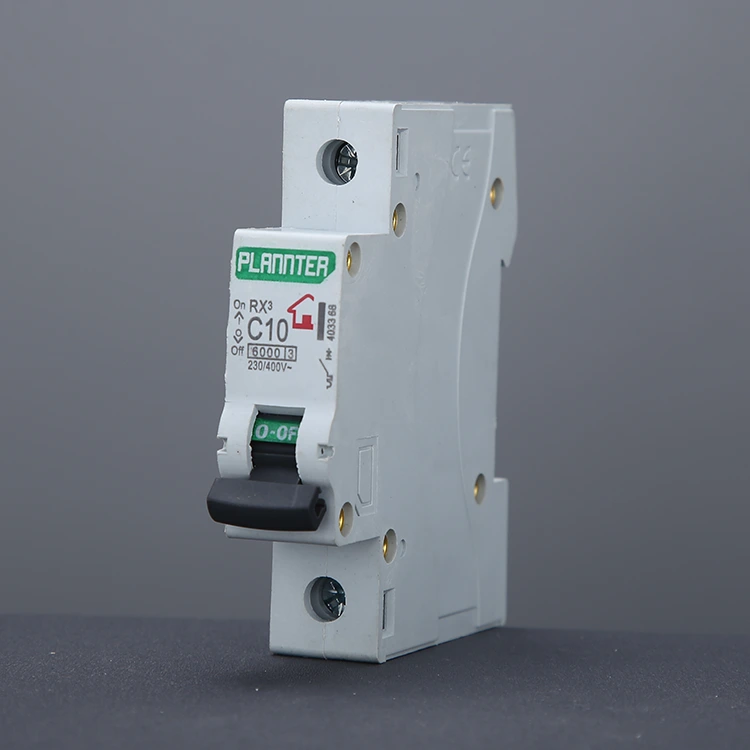

Hava Anahtarlı Devre Kesici

PUGAO (Plannter Electric) Çin'de profesyonel bir üretici ve tedarikçidir. Hava Anahtarlı Devre Kesicimizin (MCB) hacmi geleneksel ürünlerin yalnızca 1/3'üdür (standart 1P genişlik 18 mm), ray montajını destekler, değiştirme süresi 2 dakika içinde kontrol edilebilir ve şeffaf kabuk sorun giderme için uygundur. Aşırı yük termal serbest bırakma ve kısa devre manyetik serbest bırakma çift koruması ile güvenlik performansı, ark söndürme teknolojisi 400V kurtarma voltajına dayanabilir, ark söndürme süresi <0,1 saniyedir.

Geniş uyarlanabilirliğe sahip hava anahtarlı devre kesici, -5°C ile 40°C arasındaki ortamlar için uygundur. Ekonomik avantajlar, sigorta sistemlerine göre %40 daha düşük maliyetle 10.000 işlemlik kullanım ömrüyle kanıtlanmıştır. Uygulamalar, seçimin akım değerlerine (6A-125A), kesme kapasitesine (evsel için 6kA, endüstriyel için ≥10kA) odaklanılması gereken evsel ve endüstriyel devrelerin korunmasını içerir.

Hava Anahtarlı Devre Kesici Nedir?

Hava Anahtarlı Devre Kesici, ark söndürme ortamı olarak havayı kullanan bir devre koruma cihazıdır. Aşırı yük veya kısa devre durumunda güç kaynağını otomatik olarak kesecek ve böylece hem kabloların hem de ekipmanın güvenliğini koruyacak şekilde tasarlanmıştır.

Anahtar yüksek akım akışını kestiğinde kontaklar arasında yoğun, yüksek sıcaklıkta bir elektrik arkı oluşur. Bu ark derhal söndürülmezse şalterin yanmasına, hatta yangına neden olabilir.

Hava anahtarında özel olarak tasarlanmış bir dahili ark söndürme odası bulunur. Bir ark oluştuğunda, bu odaya sürülür ve burada çok sayıda küçük arklara bölünür ve çevredeki hava tarafından hızla soğutularak arkın sönmesi sağlanır.

Başvuru

1. Ev aletlerinin korunması: Minyatür devre kesiciler, ev elektriğinin güvenliğini sağlamak amacıyla klimalarda, çamaşır makinelerinde ve diğer ev aletlerinde yaygın olarak kullanılmaktadır. Ekipmanı ve kişisel güvenliği koruyun.

2. Endüstriyel uygulamalar: Havalı Anahtarlamalı Devre Kesiciler, endüstriyel otomasyon, güç sistemleri ve haberleşme ekipmanlarında, aşırı yük ve kısa devre korumasında, karmaşık elektrik sistemlerinde bile stabil çalışmayı sağlayabilen çok önemlidir.

Avantaj

İyi güvenlik performansı: PUGAO'nun kendi teknik ekibi vardır ve süper güvenlik koruma fonksiyonuna sahip olan ve elektrik anormal olduğunda güç kaynağını otomatik olarak kesebilen, böylece yangın ve diğer kazaları etkili bir şekilde önleyebilen gelişmiş elektronik kontrol teknolojisini benimser.

Kolay kurulum ve bakım: Kompakt ve kullanışlı, yeni ekipman kurulumunda veya devrelerin revizyonunda, günlük bakım ve değiştirme işlemleri kolay ve hızlıdır.

Güçlü uygulanabilirlik: Havalı Anahtarlamalı Devre Kesiciler, spesifikasyon parametreleri, markalar vb. dahil olmak üzere farklı elektrik sistemlerinin ihtiyaçlarına göre özelleştirilebilir.

Kullanım Önerileri

1. Doğru Nominal Akımı Seçin

Hava Anahtarlı Devre Kesicinin nominal akımı, gerçek yük akımının ≥ 1,2 ila 1,5 katı olmalıdır. Çok düşük bir değerin seçilmesi sık sık açmaya yol açabilir, çok yüksek bir değerin seçilmesi ise koruma hassasiyetinden ödün verilmesine yol açabilir. Lütfen projenizin özel ayrıntılarını sağlayın; PUGAO gereksinimlerinizi değerlendirecek ve uygun bir çözüm önerecektir.

2. Yüke Göre Uygun Açma Eğrisini Seçin

Tip B: Aydınlatma ve dirençli yükler

Tip C: Genel amaçlı ekipman, elektrik prizleri ve küçük motorlar

Tip D: Yüksek ani akımlara ve büyük motorlara sahip ekipman

Emin değilseniz, en büyük çok yönlülüğü sunduğu için C-Eğrisini seçmeye öncelik verin.

3. Doğru Kurulum

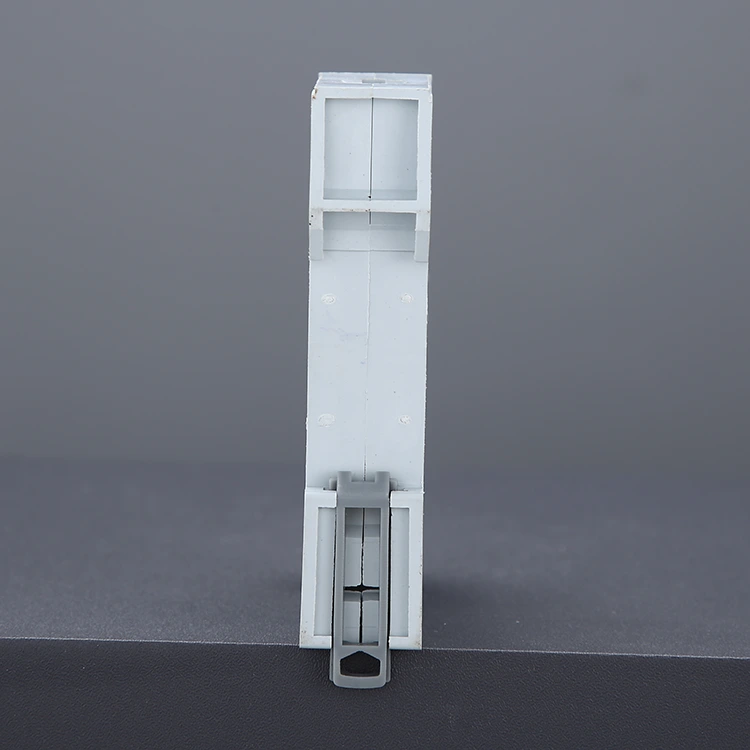

ACB'yi kurarken standart bir DIN rayına monte edilmelidir. Gevşemeyi ve ardından aşırı ısınmayı önlemek için kablo terminalleri güvenli bir şekilde sıkılmalıdır. Belirtilen ölçü gereksinimlerine uygun kablolar kullanın (örneğin, 32A değeri için ≥ 4 mm² kablo kesiti önerilir).

Önerilen Kurulum Ortamı: Kuru, iyi havalandırılmış bir dağıtım kutusu içine kurun. Yüksek sıcaklıklara, neme veya aşındırıcı ortamlara maruz kalmaktan kaçının; gerekirse ek bir koruyucu mahfaza takın.

4. Uzun Süreli Tam Yükte Çalışmaktan Kaçının

Gerçek çalışma akımının nominal değerin %70-%80'i dahilinde tutulması tavsiye edilir. Tam yükte uzun süre çalıştırılması aşırı sıcaklık artışına ve kullanım ömrünün kısalmasına neden olabilir.

Yaygın Arızalar ve Sorun Giderme

Hava Anahtarlı Devre Kesicilerdeki arızalar genellikle aşırı yükten, zayıf kablolamadan veya yanlış ürün seçiminden kaynaklanır. Doğru ürün seçimi, doğru kurulum ve düzenli denetimler sağlanarak potansiyel sorunların %90'ından fazlası etkili bir şekilde önlenebilir.

Ürün teslimatınızın yanı sıra kurulum, kullanım ve bakıma ilişkin kapsamlı öneriler sunuyoruz; Aşağıdaki yaygın sorunlar listesi yararlı bir referans görevi görmektedir.

1. Sık Sık Açma

Belirti: Yüksek güçlü cihazları bir süre çalıştırdıktan sonra devre kesici otomatik olarak devreye girer ve anahtar dokunulduğunda hissedilir derecede ısınır.

Nedenleri:

Aşırı Yük: Devre içerisinde çalışan cihazların çektiği toplam akım, devre kesicinin nominal akım kapasitesini aşmaktadır.

Yüksek Ortam Sıcaklığı: Dağıtım kutusundaki zayıf ısı dağılımı, devre kesicinin dahili termal algılama bileşenlerinin zamanından önce tetiklenmesine neden olur.

Çözüm: Yükü dağıtmak için aynı devreye bağlanan yüksek güçlü cihazların sayısını azaltın.

Yük gerçekten gerekliyse ve mevcut kablolama özellikleri buna izin veriyorsa, daha yüksek akım değerine sahip bir devre kesiciye yükseltin.

2. Anında Açma

Belirti: Devre kesiciyi kapattıktan veya belirli bir cihazı prize taktıktan hemen sonra, kesici genellikle yüksek bir patlama veya gözle görülür bir kıvılcım eşliğinde anında devreye girer.

Nedenleri:

Hat Kısa Devresi: Canlı tel, nötr tel ile doğrudan temasa geçti.

Hasarlı Cihaz: Bağlı cihazlardan birinde dahili bir elektrik arızası veya kısa devre meydana geldi.

Çözüm: Kesiciyi tekrar tekrar zorla kapatmaya çalışmayın. İlgili devreye bağlı tüm cihazların fişini çekin, ardından kesiciyi tekrar kapatmayı deneyin.

Kesici artık devreye girmiyorsa bu, cihazlardan birinin arızalı olduğunu gösterir; takılmaya devam ederse, bu, duvarın içine gömülü kabloların hasar görmüş olduğunu ve profesyonel bir elektrikçi tarafından muayene edilmesi gerektiğini gösterir.

3. Geçiş Kolu Sıfırlanamıyor

Belirti: Takıldıktan sonra mafsal kolu gevşek veya gevşek hissediyor; "AÇIK" konuma itildiğinde hemen "KAPALI" konuma geri döner.

Nedenleri:

Arıza Giderilmedi: Hat içerisinde hala kısa devre veya şiddetli aşırı yük mevcut; devre kesicinin "serbest açma" mekanizması koruma sağlamak için devreye giriyor.

İç Mekanizma Hasarı: Aşırı bir kısa devre olayının ardından iç kontaklar birbirine kaynaklanmış olabilir veya mekanik yaylar yorulma hasarına uğramış olabilir.

Çözüm: Öncelikle Kaçak Akım Cihazı (RCD) üzerindeki sıfırlama butonunun yerinden çıkıp çıkmadığını kontrol edin.

Harici arızaları giderdikten sonra bile kesiciyi kapatamıyorsanız, bu, devre kesicinin kendisinin hasarlı olduğunu ve değiştirilmesi gerektiğini gösterir.

4. Terminalin Aşırı Isınması veya Muhafazanın Renk Değişikliği

Belirti: Bir yanık kokusu algılandı veya devre kesicinin kablo terminallerinin etrafındaki plastik muhafaza sararmış veya kararmış görünüyor.

Nedenleri:

Gevşek Bağlantılar: En tehlikeli tehlikeyi oluşturur. Vidaların düzgün şekilde sıkılmaması temas direncini artırarak aşırı ısı oluşmasına neden olur.

Uyumsuz Kablo Ölçüsü: Çok ince kabloların kullanılması ısının doğrudan devre kesiciye aktarılmasına neden olur.

Çözüm: Derhal elektriği kesin! Kabloların yanmış uçlarını kesin, yalıtımı yeniden soyun ve vidaları iyice sıkın. Devre kesicinin mahfazası ısıdan dolayı deforme olmuşsa, ünitenin tamamının değiştirilmesi gerekir.

5. Çalışma Sırasında Belirgin Uğultu Sesi

Belirti: Devre kesici çalışırken zayıf ama sürekli bir elektromanyetik uğultu sesi çıkarır (AC akımlarının özelliği).

Nedenleri:

Elektromanyetik Mekanizma Titreşimi: Dahili elektromanyetik armatür dengesizdir veya mekanizmaya yabancı nesneler girmiştir.

Yüksek Akım Yükü: Tam kapasiteye yakın çalışırken, manyetik alan kuvvetleri dahili bileşenlerin hafifçe rezonansa girmesine neden olur.

Çözüm: Çok hafif bir uğultu sesi genellikle normaldir. Ancak ses yüksek veya yoğunsa (özellikle aşırı ısınma da eşlik ediyorsa), bu durum dahili bileşenlerin eskidiğini gösterir; ünitenin değiştirilmesi tavsiye edilir.
