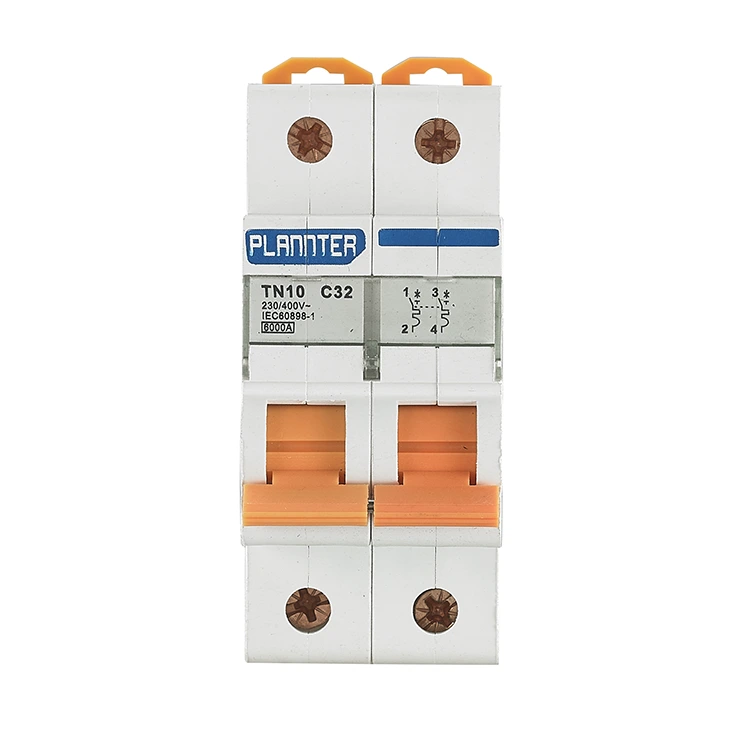

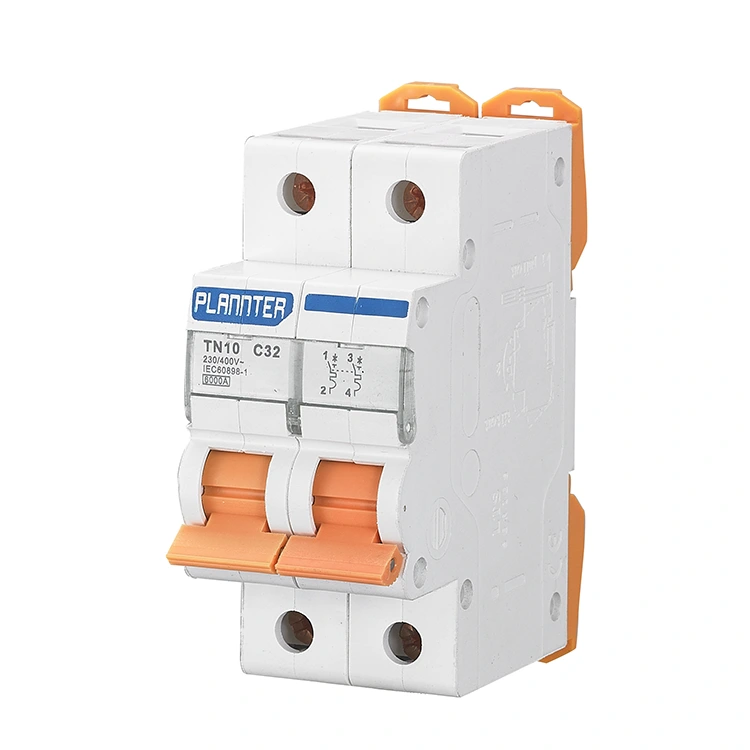

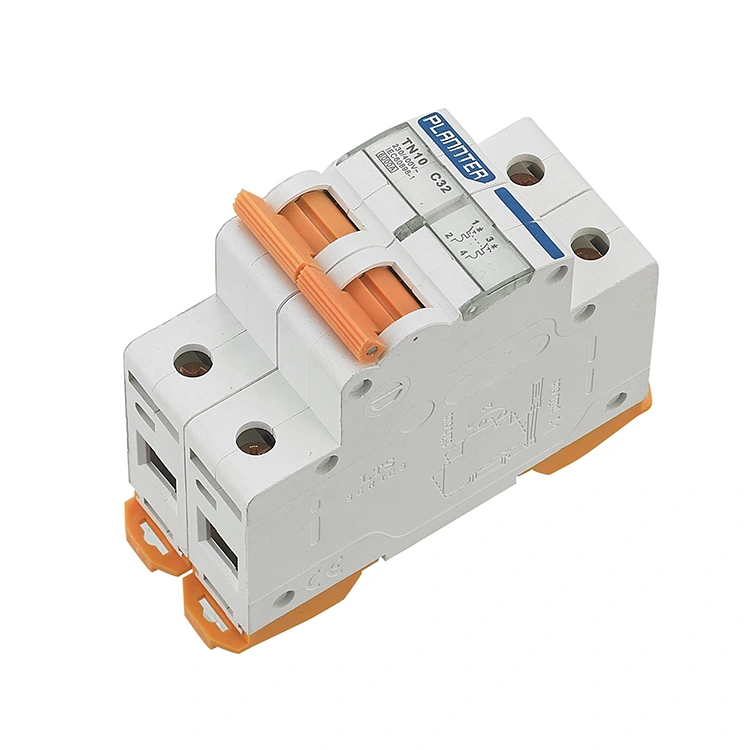

32A Yüksek Kesme Kapasiteli Mini Devre Kesici

PUGAO (Plannter Electric) 32A Yüksek Kesme Kapasiteli Mini Devre Kesici, her iki kutbu (Yangın ve Sıfır) aynı anda kontrol eden bir koruma cihazıdır. Yalnızca Yangın kablosunu kesen tek kutuplu devre kesiciyle karşılaştırıldığında, devrenin tamamen izolasyonunu sağlar ve daha yüksek düzeyde güvenlik sağlar. Devrede bir aşırı yük veya kısa devre arızası meydana geldiğinde ürün, hızlı bir şekilde tepki vererek her iki kutbun akım yolunu eşzamanlı olarak kesecek ve yüklü bir sıfır hattının neden olabileceği potansiyel güvenlik tehlikelerini etkili bir şekilde önleyecektir.

Ürünün nominal akım aralığı 6A ila 63A arasındadır ve çoğu uygulama senaryosunun ihtiyaçlarını karşılar. Kesme kapasitesi 6kA'ya kadar olup, ciddi kısa devre durumunda arıza akımının yine de güvenilir bir şekilde kesilebilmesini sağlar.

32A Yüksek Kesme Kapasiteli Mini Devre Kesici Nedir?

32A Yüksek Kesme Kapasiteli Mini Devre Kesici, 32 amper nominal akıma ve yüksek kısa devre kesme kapasitesine sahip düşük voltajlı bir koruma cihazıdır; öncelikle yüksek arıza akımlarının olduğu ortamlarda çalışan elektrik devreleri için güvenlik koruması sağlamak üzere tasarlanmıştır.

Standart devre kesiciler gibi, 32 amper (tipik olarak 6mm² veya 10mm² kablolamaya karşılık gelir) değerindeki devreleri korumaya yarar ve klimalar, su ısıtıcıları veya küçük ölçekli endüstriyel ekipmanlar gibi uygulamalar için uygundur.

"Kesme kapasitesi" terimi, bu devre kesicinin bir kısa devre arızası sırasında zarar görmeden, özellikle de kontaklar birbirine kaynaklanmadan, patlamadan veya alev almadan güvenli bir şekilde kesebileceği maksimum akım büyüklüğünü ifade eder.

Standart devre kesiciler tipik olarak 4,5kA veya 6kA kesme kapasitesine sahipken, yüksek kesme kapasiteli modeller 10kA veya daha yüksek bir değere sahiptir.

Ciddi bir kısa devre durumunda anlık akım 8.000 A'e kadar çıkabilir. Böyle bir senaryoda standart 6kA kesici kullanılırsa cihaz potansiyel olarak patlayabilir; ancak 10kA yüksek kesme kapasiteli bir kesici, herhangi bir hasara uğramadan güç kaynağını güvenli bir şekilde kesebilir.

Başvuru:

Konut güç dağıtım sistemi: Evde elektrik tüketiminin güvenliğini sağlamak için ev dağıtım kutusunun ana şalteri veya şube devresi koruması olarak.

Reklam: 32A Yüksek Kesme Kapasiteli Mcb, güvenilir sızıntı ve aşırı yük koruması sağlamak amacıyla alışveriş merkezleri, ofis binaları ve otellerdeki aydınlatma ve priz devrelerinde kullanılır.

Endüstriyel ortamlar: Tek fazlı motorları ve diğer önemli yükleri korumak için kontrol kabinlerinde, dağıtım kutularında ve diğer ekipmanlarda kullanılır.

Kamu tesisleri: Bu 32A Yüksek Kesme Kapasiteli Mcb, okulların, hastanelerin, istasyonların ve diğer halka açık yerlerin güç dağıtım sisteminde önemli bir koruyucu rol oynar

Geçici güç kaynağı: İnşaat sahalarında, açık hava etkinliklerinde ve diğer geçici güç kaynağı durumlarında güvenlik koruması sağlayın

Hangi Senaryolarda Yüksek Kesme Kapasitesine Sahip Devre Kesicilerin Seçilmesini Öneririz?

1. Trafolara veya Dağıtım Odalarına Yakınlık

Prensip: Cihaz güç kaynağına ne kadar yakınsa, potansiyel kısa devre akımı da o kadar yüksek olur. Bir transformatörün çıkışında kısa devre akımı rahatlıkla 10 kA'yı aşabilir.

Risk: Standart devre kesiciler bu tür yüklere dayanamaz; bu nedenle yüksek kırma kapasiteli kırıcılar birincil savunma hattı olarak kullanılmalıdır.

2. Endüstriyel Güç Şebekeleri ve Uzun Kablo Hatları

Prensip: Endüstriyel baralar sağlamdır ve düşük empedansa sahiptir, bu da çok büyük kısa devre enerjisine neden olur.

Risk: Standart devre kesiciler genellikle yeterli ark söndürme özelliğine sahip değildir; arkın söndürülmemesi dağıtım kabininde yangınlara yol açabilir.

3. Kademeli Koruma

Prensip: Çok katmanlı güç dağıtım sistemlerinde, yukarı yöndeki devre kesiciler, aşağı yöndeki cihazlardan geri yansıyan enerjiye dayanabilmek için daha yüksek bir kesme kapasitesine ihtiyaç duyar.

Risk: Seçici korumayı sağlamak için sistemin terminal ucundaki devre kesicilerin sıklıkla daha yüksek kesme kapasitesine sahip modellere yükseltilmesi gerekir.

SSS

S: 32A Yüksek Kesme Kapasiteli Devre Kesici motor çalıştırma yüklerine uygun mudur?

C: Evet, doğru açma eğrisinin seçilmesi şartıyla. Elektrik motorları gibi endüktif yükler için D Tipi açma eğrisinin seçilmesini öneririz. Bu, motor nominal değerinin 5 ila 8 katı bir başlatma akımı ürettiğinde devre kesicinin hatalı açma yapmamasını sağlar; Aynı zamanda yüksek kesme kapasitesinden yararlanarak motorda dahili bir kısa devre arızası olması durumunda en üst düzeyde güvenlik koruması sağlar.

S: PUGAO'nun 32A devre kesicisi neden ağır yükler altında daha düşük sıcaklık artışı gösteriyor?

C: Sıcaklık artışı, yüksek akım devre kesicilerinin kalitesini değerlendirmek için kritik bir ölçümdür. Dahili akım taşıyan bileşenleri sabitlemek için tam otomatik bir punta kaynak işlemi kullanıyoruz ve bu da son derece düşük temas direnci sağlıyor.

Isı dağıtımı için optimize edilmiş dahili hava akışı tasarımıyla birlikte dahili ısı üretimi, 32A'lik tam yükte çalışırken bile uluslararası standart sınırların çok altında kalır. Bu, hem devre kesicinin hem de kablo yalıtımının servis ömrünü önemli ölçüde uzatır.

S: 32A Yüksek Kesme Kapasiteli Mini Devre Kesici standart bir konut dağıtım kutusuna monte edilebilir mi?

C: Kesinlikle. Standart 18mm modüler tasarıma sahiptir ve 35mm DIN ray montaj sistemleriyle uyumludur. Endüstriyel düzeyde koruma performansı sağlamasına rağmen kompakt form faktörünü korur.
