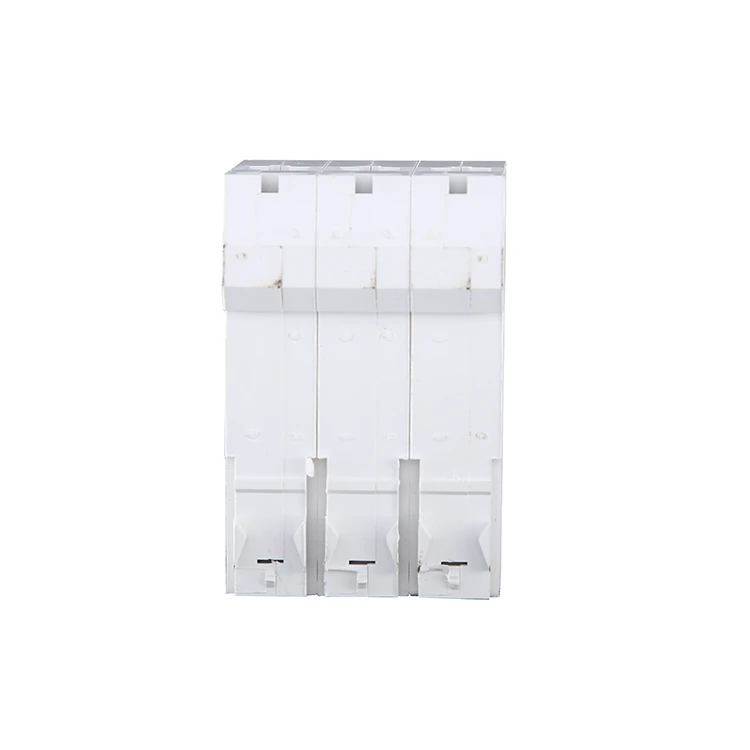

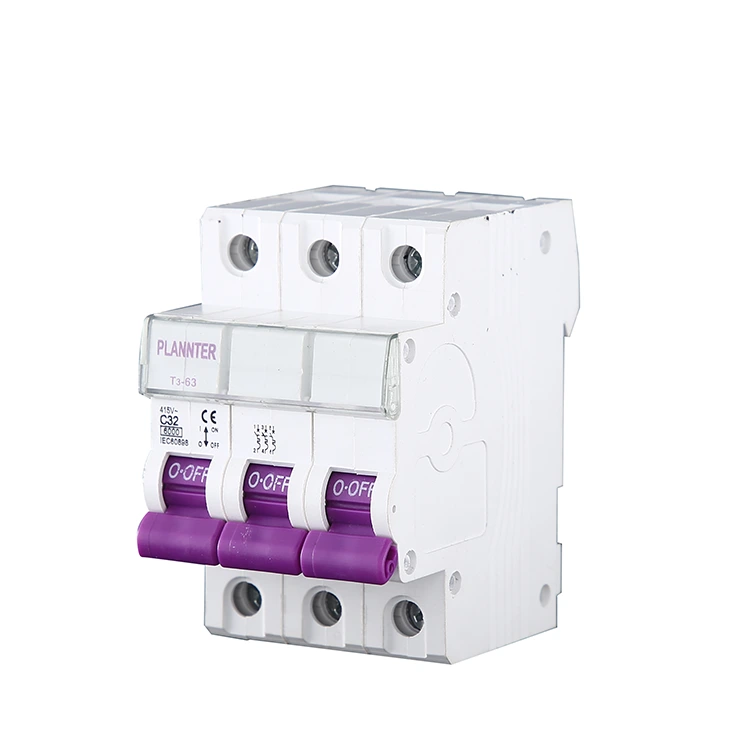

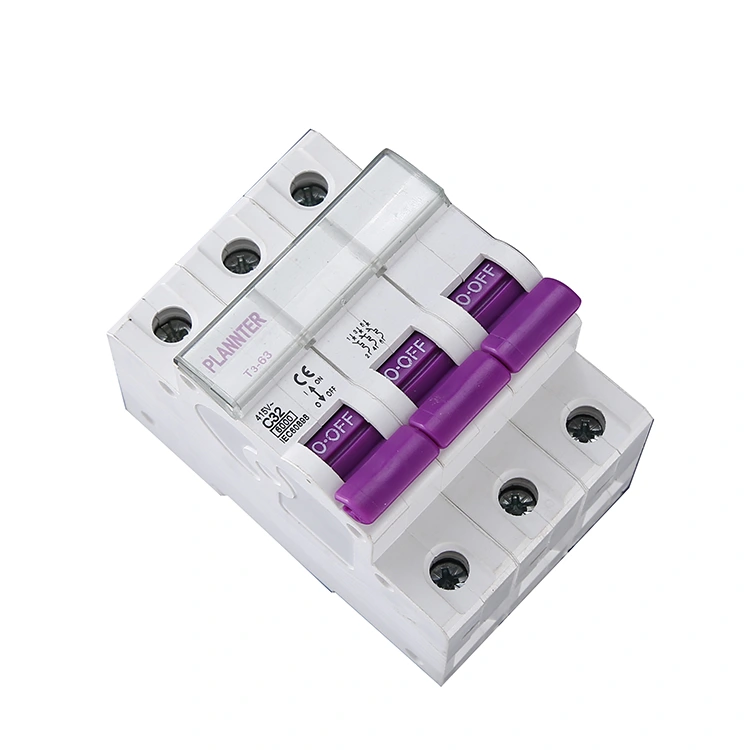

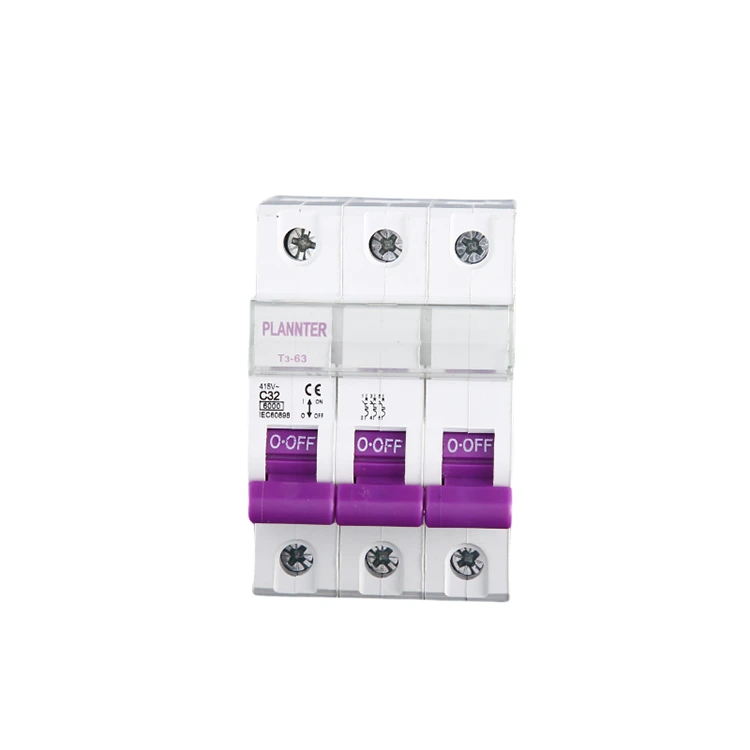

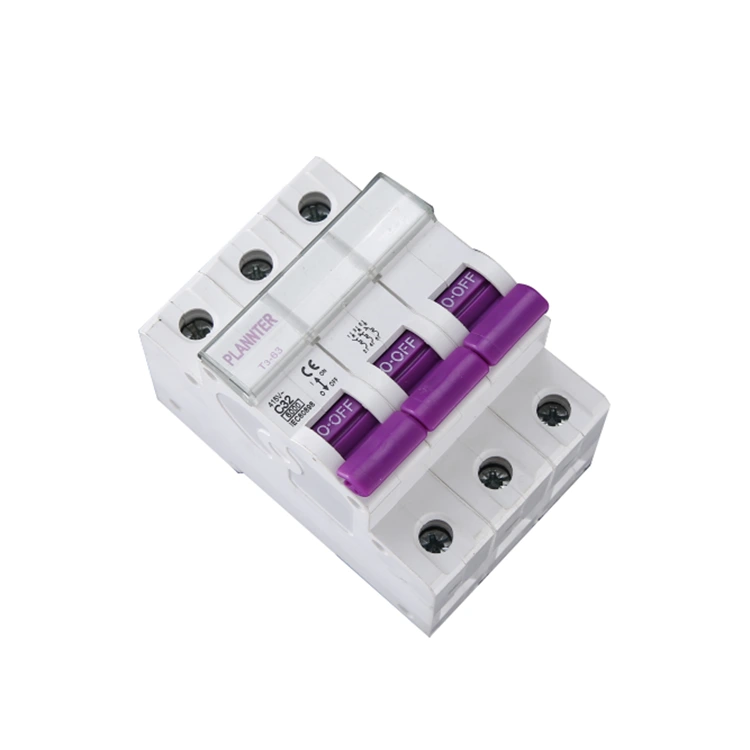

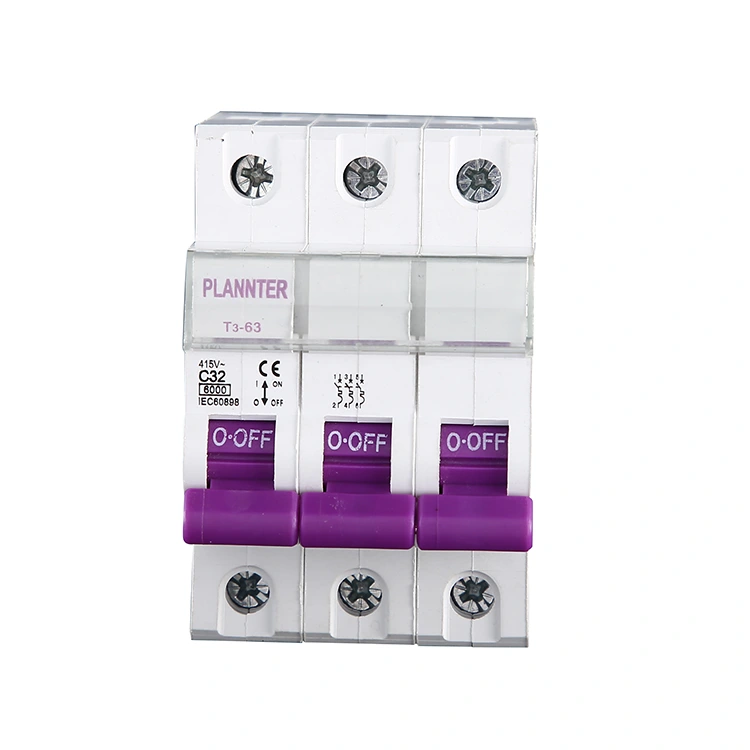

3 Kutuplu AC Devre Kesici

3 Kutuplu AC Devre Kesici, endüstriyel, ticari ve sivil alanlarda yaygın olarak kullanılan, üç fazlı devreler için tasarlanmış, aşırı yük, kısa devre koşulları gibi mevcut anormalliklerde bulunabilen, ekipmanı ve personel güvenliğini korumak için devreyi otomatik olarak kesen alçak gerilim elektrikli cihazlar kategorisine aittir. Üreticiniz olarak PUGAO'yu (Plannter Electric) seçin ve doğrudan fabrika fiyatından yararlanın.

Ürün Özellikleri

1. Üç Fazlı Senkron Kontrol

Bu 3 kutuplu AC devre kesici, L1, L2 ve L3 üç fazlı güç hatlarını aynı anda bağlayabilir veya bağlantısını kesebilir. Herhangi bir fazda arıza meydana gelmesi durumunda cihaz, üç fazın tamamında eş zamanlı bir güç kesintisi tetikleyecek ve böylece faz kaybı durumunda çalışmanın neden olduğu ekipman hasarını önleyecektir.

2. Aşırı Yük ve Kısa Devre Koruması

Aşırı Yük Koruması: Sürekli aşırı akım koşullarını gidermek için termal açmayı kullanır.

Kısa Devre Koruması: Yüksek akım arızalarını anında kesmek için manyetik açmayı kullanır.

Bu gelişmiş ürünü seçerek elektrik devreleriniz için kapsamlı güvenlik koruması sağlarsınız.

3. Gelişmiş Ekipman Operasyonel Güvenliği

Bu ürün, üç fazlı voltaj dengesizlikleriyle ilişkili riskleri azaltır, motorlar ve kompresörler gibi kritik ekipmanları korur ve ekipman hasarı ve arıza süresiyle ilişkili maliyetleri etkili bir şekilde azaltır.

4. Modüler Tasarım ve Kurulum

PUGAO ürünleri, güç dağıtım dolaplarına veya kontrol panellerine kusursuz entegrasyona olanak tanıyan DIN rayına montaj tasarımına sahiptir. Bu, mühendislik projelerinde verimli toplu kurulum ve bakımı kolaylaştırır.

Temel Parametreler ve Özellikler

Bir ürünü satın alırken veya seçerken, özel proje gereksinimlerinize göre 3 Kutuplu AC Devre Kesici için aşağıdaki parametreleri doğrulayabilir veya ihtiyaçlarınıza uygun kapsamlı bir çözüm geliştirmek için bizimle iletişime geçebilirsiniz.

Nominal Gerilim (Ue): Tipik olarak 380V, 400V veya 415V AC (üç fazlı sistemler için).

Nominal Akım (In): Yaygın derecelendirmeler 16A, 32A ve 63A'yı içerir; 100A veya 125A'ya kadar yüksek akımlı modeller mevcuttur.

Kırma Kapasitesi (Icn): 6kA veya 10kA gibi. Üç fazlı güçle ilişkili daha yüksek enerji seviyeleri göz önüne alındığında, güvenlik yedekliliğini artırmak için 10kA spesifikasyonuna öncelik verilmesi önerilir.

Açma Eğrisi:

Tip C: Ofis binaları, aydınlatma sistemleri veya genel ticari güç dağıtımı için uygundur.

Tip D: Nominal akımın 10 ila 14 katı anlık ani akımlara dayanma kapasitesine sahip, motor çalıştırma uygulamaları için özel olarak tasarlanmıştır.

Kullanım Önlemleri

1. Elektrik sistemleri oldukça karmaşıktır. Güvenlik nedeniyle 3 Kutuplu AC devre kesicilerin çalıştırılması ve montajı kalifiye teknisyenler tarafından yapılmalıdır. Örneğin, çalışma sırasında önce yük tarafındaki güç kaynağının bağlantısını kesin, ardından ikincil ve üçüncül tarafların bağlantısını kesin.

2. Çalışma sırasında çalışma prosedürlerine kesinlikle uyun. Elektrik sisteminin normal çalışmasını etkileyen herhangi bir durum ortaya çıkarsa derhal acil durum önlemlerini alın.

3. Başarılı kurulumdan sonra devre kesici normal şekilde çalışacaktır. Çalışma sırasında güncel verileri anında takip edin ve periyodik kontrol ve bakımları yapın.

3 Kutuplu AC Devre Kesici Ne Zaman Gereklidir?

Profesyonel bir üretici ve tedarikçi olarak PUGAO ayrıca 1 kutuplu (1P) ve 2 kutuplu (2P) devre kesiciler de sunmaktadır; ancak ürün seçimiyle ilgili olarak, üç fazlı elektrik ekipmanı veya üç fazlı güç hatları ile çalışıldığında 3 kutuplu (3P) devre kesici kullanılmalıdır. Aşağıda belirli senaryolara yönelik önerilerimiz yer almaktadır:

1. Üç Fazlı Motor Ekipmanı

Örnekler arasında endüstriyel motorlar, su pompaları, hava kompresörleri vb. yer alır.

Sebep:

Üç fazlı motorlar, üç fazın tamamında eşzamanlı güç kaynağına ihtiyaç duyar. Diğerleri aktif kalırken yalnızca tek bir faz kesilirse motor "faz kaybı" koşulu altında çalışacaktır; bu kaçınılmaz olarak motorun yanmasına yol açarak önemli mali kayıplara neden olur.

2. Üç Fazlı Güç Kaynağı Sistemleri

Örnekler arasında fabrika güç dağıtım sistemleri, ticari üç fazlı kablolama, üç fazlı dağıtım dolapları vb. yer alır.

Sebep:

Buradaki mantık yukarıda bahsedilen ekipman kategorisinin mantığını yansıtmaktadır: üç fazlı hatlar senkronize olarak açılıp kapatılmalıdır. Herhangi bir fazda bir anormallik meydana gelirse kapsamlı, senkronize üç fazlı koruma sağlamak için tüm devrenin bağlantısı kesilmelidir.

3. Yüksek Güçlü Endüstriyel veya Ticari Ekipmanlar

Örnekler arasında merkezi klima sistemleri, endüstriyel ısıtma ekipmanları, otomatik üretim makineleri vb. yer alır.

Sebep:

Bu tür ekipmanlar genellikle yüksek güç tüketir ve üç fazlı beslemeye dayanır; sonuç olarak düzgün çalışması için kararlı ve dengeli bir üç fazlı akım gerekir.

4. Faz Kaybı Hasarına Karşı Koruma Gerektiren Diğer Senaryolar

Bu tür ekipmanların yer aldığı projelerde, 3P ünite yerine 1P veya 2P devre kesicilerin kullanılması risk oluşturur: eğer bir faz kesilirken diğerlerine enerji verilirse, ekipman, riskli ve anormal bir durumda da olsa çalışmaya devam edecektir.

Özel çözüm tasarımı ve teknik destek hizmetleri için lütfen PUGAO ile iletişime geçin.

SSS

S: PUGAO kişiselleştirme hizmetleri sunuyor mu?

C: Evet, özelleştirilmiş hizmet sunuyoruz. Fabrikada 14 yıllık profesyonel deneyime sahip Çinli bir 3 Kutuplu AC devre kesici üreticisi olarak, nominal akım, kesme kapasitesi ve kurulum yöntemi gibi parametreleri özel ihtiyaçlara göre özelleştirebilirsiniz.

S: Hangi teknik parametreleri görmem gerekiyor?

C: 1. Nominal akım - yükün gerçek çalışma akımıyla eşleşmelidir;

2. Nominal çalışma voltajı - sistemin voltaj seviyesiyle aynı olmalıdır;

3. Kısa devre kesme kapasitesi - Kurulum noktasında beklenen kısa devre akımından büyük olmalıdır.
