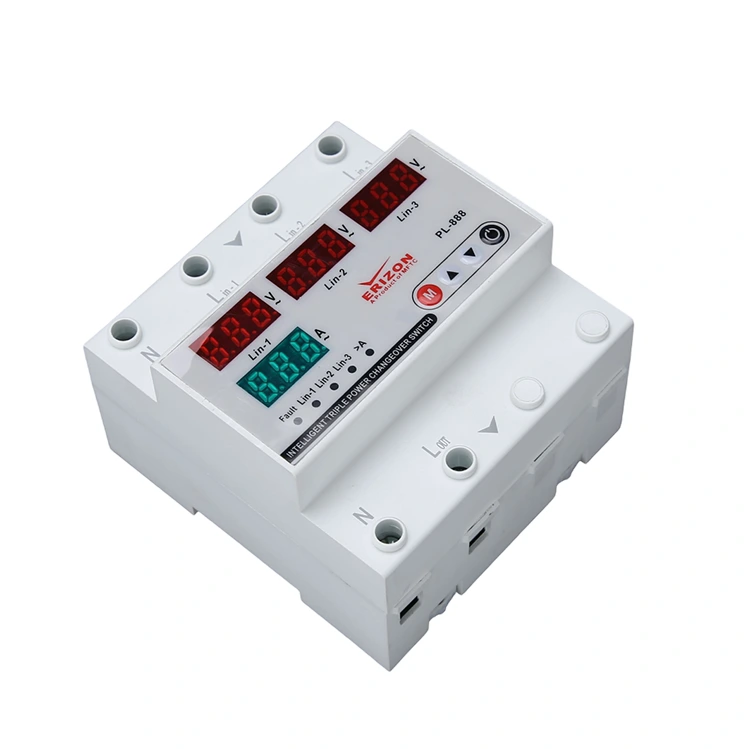

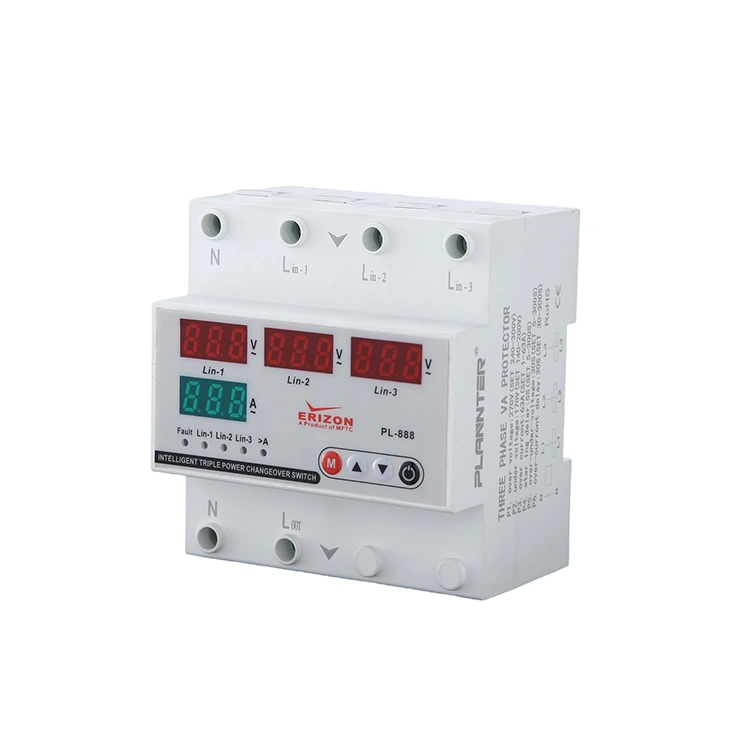

3 Fazlı Dört Ekranlı Gerilim Koruyucu

Bu 3 Fazlı Dört Ekranlı Gerilim Koruyucu, aşırı gerilim, düşük gerilim ve aşırı akım özelliklerine sahiptir. Özel bir ölçüm çipinin kullanılması, güç ve enerji tüketimi gibi elektriksel parametrelerin ölçüm hatasının ±%1 dahilinde olmasını sağlar. Gerçek zamanlı izleme, akım ve voltaj değerleri için çift ekranlı LCD ekran ile donatılmıştır. Ayrıca farklı senaryoların uygulama gereksinimlerini karşılamak için aşırı gerilim/düşük gerilim eşiğini, aşırı akım değerini ve eylem gecikme süresini de özelleştirebilir.

Avantajları

1. Elektrikli ekipmanı koruyun ve elektrikli cihazların servis ömrünü uzatın: buzdolapları, klimalar, televizyonlar, bilgisayarlar vb. gibi modern ev aletleri. Aşırı voltaj, devre kartını, motoru veya cihazın diğer çekirdek bileşenlerini yakabilir, hatta yangına neden olabilir. Aşırı voltaj: devre kartını, motoru veya cihazın diğer çekirdek bileşenlerini yakabilir. Örneğin bilgisayar güç modülleri veya klima kompresörleri aşırı voltaj altında aşırı ısınmaya eğilimlidir ve hatta yangınlara neden olabilir. Düşük voltaj: Cihazın normal şekilde başlamamasına veya düzensiz çalışmasına neden olabilir. 3 Fazlı Dört Ekranlı Voltaj Koruyucu takarak, anormal voltaj durumunda güç kaynağını hızlı bir şekilde kesebilir, büyük cihazların, sunucuların vb. zarar görmesini önleyebilirsiniz.

2. Elektrik güvenliğini artırın ve güvenlik kazalarını önleyin: Anormal voltaj yalnızca elektrikli cihazlara zarar vermekle kalmaz, aynı zamanda güvenlik kazalarına da neden olabilir. Örneğin aşırı voltaj, kablo yalıtımının bozulmasına neden olarak kısa devre veya yangın riskini artırabilir. Düşük voltaj, motorun aşırı ısınmasına yol açarak hattın aşırı yüklenmesine veya elektrik yangınına neden olur.

3. Uygun maliyetli, düşük maliyetli: 3 Fazlı Dört Ekranlı Gerilim Koruyucu uygun fiyatlıdır, kurulumu kolaydır, bakım maliyetleri düşüktür. Bu cihazı kurmazsanız, elektrik onarımı veya değiştirme masraflarından kaynaklanan anormal voltaj nedeniyle mevcut olacaktır. Ayrıca bu koruyucunun, kullanıcının manuel çalışmasını azaltan, daha güvenli ve daha kullanışlı olan otomatik kurtarma işlevi vardır.

Endüstriyel ve ticari elektrik sistemlerinizin uzun ömürlü olmasını sağlayın3 Fazlı Dört Ekranlı Gerilim Koruyucu. Sağlam üç fazlı ağlar için tasarlanan bu cihaz, hassas ölçümü hızlı korumayla birleştirir. Özel bir ölçüm çipi kullanarak, güç ve enerjinin izlenmesinde yüksek doğruluğu garanti eder ve bu da onu pahalı makine ve altyapının zarar görmesini önlemek için kritik bir bileşen haline getirir.

Temel İşlevler ve Özellikler

3 Fazlı Dört Ekranlı Gerilim Koruyucu ne işe yarar?

Temel olarak elektrik dağıtım kutunuz için bir "koruyucu" görevi görür. Güç kaynağını sürekli izler ve güvenli olmayan koşullar tespit edildiğinde elektriği otomatik olarak keser. Bu, maliyetli onarımları önler ve voltaj dengesizliğiyle ilişkili riskleri azaltarak güvenliği artırır.

"Dörtlü Ekran" ne anlama geliyor?

Cihaz, kritik elektriksel parametrelerin gerçek zamanlı görünürlüğünü sağlayan çift ekranlı bir LCD arayüzü ile donatılmıştır. "Dört Ekran" tipik olarak aşağıdakilerin eş zamanlı izlenmesini ifade eder:

• Gerilim (V):Gerçek zamanlı hat voltajı izleme.
• Akım (A):Aşırı yüklenmeleri önlemek için akım akışının izlenmesi.
• Güç/Enerji:Tüketimi yüksek hassasiyetle takip etme (±%1 hata payı).
• Durum Göstergeleri:Koruma durumlarının görsel onayı (Açık/Kapalı/Arıza).

Ana koruma parametreleri nelerdir?

The 3 Fazlı Dört Ekranlı Gerilim KoruyucuEn yaygın üç elektrik tehlikesine karşı kapsamlı koruma sağlar:

• Aşırı Gerilim Koruması:Voltaj yükselmelerinin neden olduğu devre kartlarının, motorların ve çekirdek bileşenlerin (örn. AC kompresörleri veya sunuculardaki) yanmasını önler.
• Düşük Gerilim Koruması:Düzensiz çalışmaya veya çalışmamaya neden olabilecek düşük voltaj nedeniyle motorların aşırı ısınmasını ve yanmasını önler.
• Aşırı Akım Koruması:Yalıtımın bozulmasına ve elektrik yangınlarına yol açabilecek hat aşırı yüklemelerine karşı koruma sağlar.

Kurulum ve Çalıştırma

Nasıl kurulur?

Bu koruyucu, ev ve endüstriyel güç dağıtım kutuları için standart bir bileşen olarak tasarlanmıştır. Kompakttır, kurulumu kolaydır ve minimum düzeyde bakım gerektirir. Kurulduktan sonra otomatik olarak çalışır ve manuel müdahale ihtiyacını azaltır.

4P ne anlama geliyor?

"4P" anlamına gelir4 Kutuplu. Üç fazlı bir sistemde bu, anahtarın tüm üç fazı (L1, L2, L3) artı Nötr hattı (N) bağladığını ve koruduğunu gösterir. Bu, tüm üç fazlı devrenin tamamen izolasyonunu ve korunmasını sağlar.

Ayarlanabilir mi?

Evet, esneklik temel bir özelliktir3 Fazlı Dört Ekranlı Gerilim Koruyucu. Kullanıcılar, aşağıdakiler de dahil olmak üzere belirli uygulama gereksinimlerine uyacak şekilde ayarları özelleştirebilir:

• Eşik Ayarı:Belirli aşırı gerilim ve düşük gerilim sınırlarını ayarlayın.
• Aşırı Akım Değeri:Açma için akım sınırını tanımlayın.
• Eylem Gecikme Süresi:Geçici dalgalanmalardan kaynaklanan rahatsız edici açmaları önlemek için cihaz alarma geçmeden veya sıfırlanmadan önceki gecikmeyi yapılandırın.

Bu Koruyucuyu Neden Takmalısınız?

• Cihaz Ömrünü Uzatın:Buzdolaplarını, bilgisayarları ve endüstriyel motorları voltaj stresinden korur.
• Yangın Önleme:Aşırı voltaj veya aşırı akım nedeniyle kablo yalıtım arızasından kaynaklanan elektrik yangını riskini azaltır.
• Uygun Maliyetli:Maliyetinin düşük olması3 Fazlı Dört Ekranlı Gerilim KoruyucuHasarlı elektrikli ekipmanın onarılması veya değiştirilmesinin yüksek maliyetiyle karşılaştırıldığında ihmal edilebilir düzeydedir.

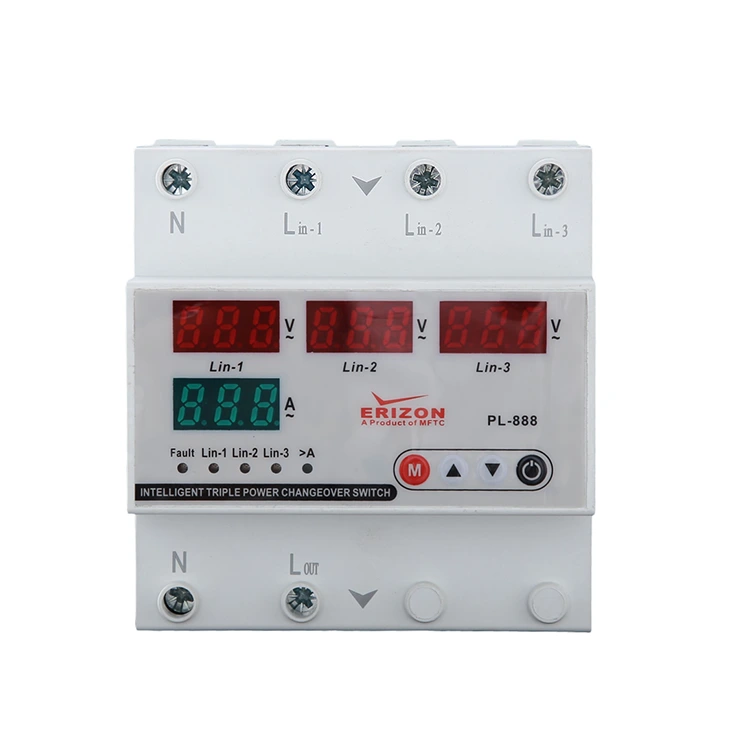

Ekran ve Düğmeler

1 - SET Butonu: Bu buton, Aşırı akım değerleri ve yüksek/düşük gerilim ayar değerleri ve hata ayar/değiştirildikten sonra kaydetmek için kullanılır.

bekleme süresi.

2 - YUKARI Düğmesi: Gerekli değeri artırın.

3 - Aşağı Butonu: İstenilen değeri azaltın.

4 - Manuel Açma/Kapama Düğmesi

Cihazın çıkışının açılıp kapanmasını kontrol etmek için kullanılır. Çıkış kapatıldığında ekranda "OFF" kelimesi görüntülenecek ve cihaz bu durumda otomatik olarak devam etmeyecektir. Cihaz arızalı değilse cihazı yeniden başlatmak ve normal kullanıma devam etmek için bu düğmeye tekrar basın.

5 - GÜNCEL EKRAN

ANA EKRAN ALANI: Normal çalışma sırasında giriş voltajı burada gerçek zamanlı olarak görüntülenir. Cihaz arızalı olmadığında ekran yanık kalır; Anormal voltajda (çok yüksek veya çok düşük) bir arıza olması durumunda, ekran alarm halinde yanıp sönecektir. Parametre ayarı sırasında ekran, ilgili programlama öğelerinin ayar değerlerini (aşırı akım koruma değeri, yüksek ve düşük gerilim eşikleri, arıza gecikmesi ve sıfırlama gecikmesi ve diğer parametreler dahil) eşzamanlı olarak gösterecektir.

6 - Gerilim göstergesi

İkili gösterge grubu: Cihazın normal çalışması sırasında, güncel akım değeri burada görüntülenir ve arıza dışı durumlarda ekran daima aydınlatılır; Arıza durumunda (örn. aşırı akım), ekran alarm olarak yanıp söner. Parametrelendirme sırasında ilgili programlanmış öğelerin değerleri burada görüntülenir.

7 - Gösterge Açıklaması

A>: Bu gösterge aşırı akım hatası oluştuğunda yanar.

V>: Bu gösterge aşırı gerilim hatası oluştuğunda yanar.

V<: Düşük voltaj hatası oluştuğunda bu gösterge yanar.

Out: Cihaz çıkışa başladığında bu gösterge yanar.

Bağlantı şeması

Şebekeden gelen nötr ve faz kabloları cihazın "Giriş" tarafındaki "N" ve "L" terminallerine bağlanmalıdır.

Aşırı gerilim ve düşük gerilim koruması gerektiren cihazların nötr ve faz kabloları cihazın "çıkış" tarafındaki "N" ve "L" terminallerinden çekilmelidir.

Boyutlar
