Çift Ekranlı Gerilim Koruyucu

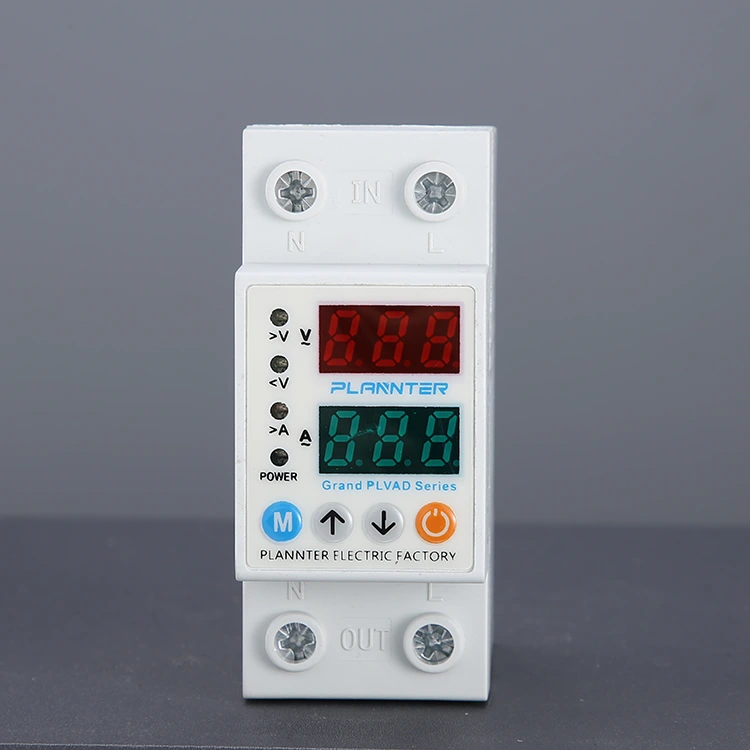

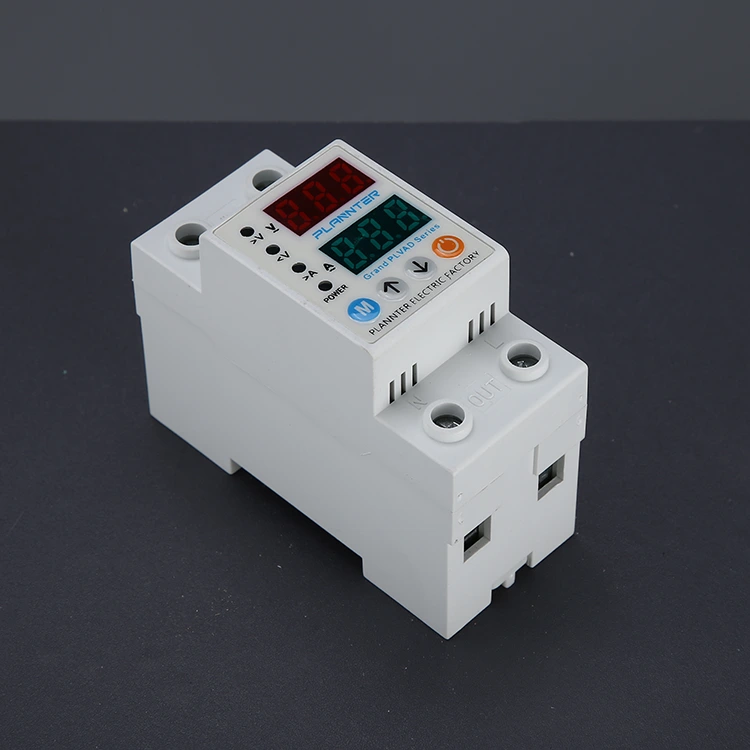

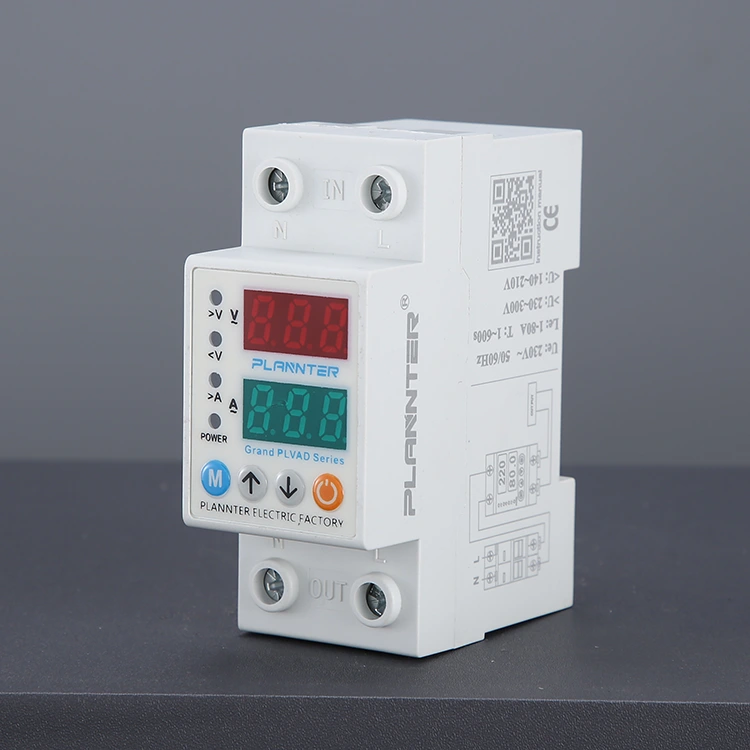

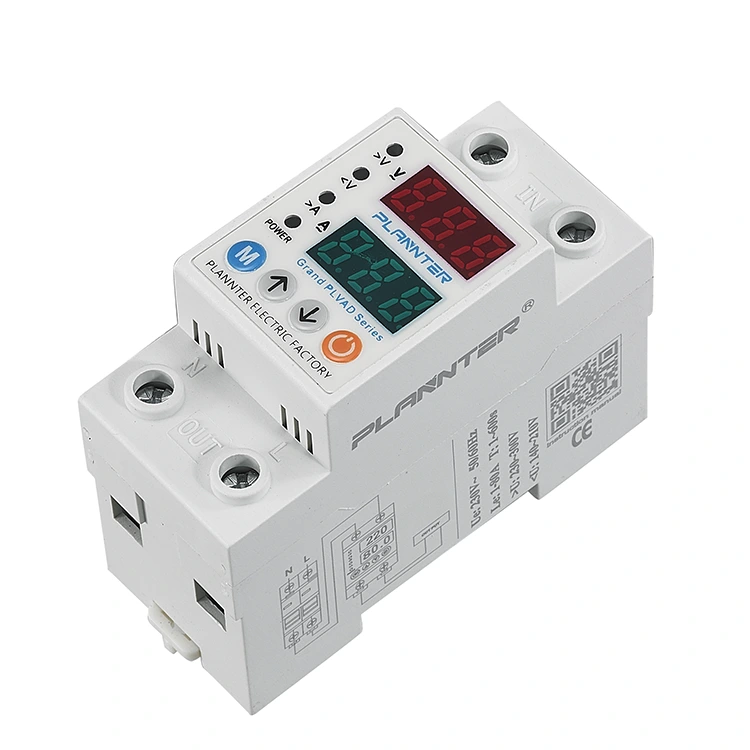

Ayarlanabilir voltaj, ekipmanın hasar görmesini önlemek için güneş enerjisi tesisatları gibi farklı sistemler için elektrik sistemlerini aşırı voltaj, düşük voltaj, aşırı akım ve düşük akımdan korur. Endüstriyel, ticari ve konut uygulamaları için gerçek zamanlı izleme ve koruma sistemi sağlar. Bu PUGAO (Plannter Electric) Çift Ekranlı Gerilim Koruyucu, giriş voltajı ve yük akımının bir bakışta görülebilmesini sağlayan çift LED ekrana sahiptir. DIN rayı montajıyla yerden tasarruf sağlar ve kurulum/yukarı/aşağı/manuel açma/kapama düğmelerini kullanarak kurulumu kolaydır.

Özellikler

Düzenlenmiş Gerilim/Akım Koruması: Özelleştirilebilir aşırı voltajı ayarlayabiliriz; >230V ve 63A eşik değerlerine kadar aşırı akım, elektrik sistemini güç dalgalanmalarından kaynaklanan hasarlardan korumak ve izlemek için.

Gerçek zamanlı çift ekran: Bu Çift Ekranlı Gerilim Koruyucu, hem 220V/230V gerilimini hem de akım değerlerini izleyen dijital bir LED ekrana sahiptir.

Çoklu Gösterge Alarmları: Kırmızı ve yeşil LED'ler güç durumunu, aşırı gerilim/aşırı akım ve düşük gerilim/düşük akım koşullarını açıkça göstererek endüstriyel, ticari ve konut uygulamaları için gerçek zamanlı izleme ve güvenilir sistem koruması sağlar.

Çift Ekranlı Gerilim Koruyucunun İşlevleri Nelerdir?

Devre kesiciler öncelikle kısa devrelere ve aşırı yüklere karşı (voltaj seviyelerinden bağımsız olarak) koruma sağlarken, voltajla ilgili belirli sorunları çözmek için özel ekipmana ihtiyacınız varsa PUGAO'nun Çift Ekranlı Voltaj Koruyucusu ideal seçimdir.

1. Aşırı Gerilim Koruması

Voltaj aniden yükseldiğinde (örneğin, kopmuş bir nötr kablo voltajın 380V'a yükselmesine neden olduğunda), cihaz, voltajın önceden ayarlanmış eşiği aştığı anda güç kaynağını anında keserek elektrikli cihazların hasar görmesini veya yanmasını önler.

2. Düşük Gerilim Koruması

Voltaj çok düştüğünde (örneğin, elektrik kullanımının en yoğun olduğu dönemlerde 170V'un altına düştüğünde) cihaz gücü otomatik olarak keser. Bu, motorlu cihazların yetersiz voltaj altında çalışması nedeniyle aşırı ısınmasını ve yanmasını önler.

3. Aşırı Akım Koruması

PUGAO'nun ürünleri, entegre akım izleme yeteneklerine sahip, gelişmiş ve son derece güvenilirdir. Akımın önceden belirlenmiş bir eşiği aşması durumunda cihaz, koruma sağlamak üzere alarm verecektir.

4. Otomatik Kurtarma

Voltaj normal seviyelere döndüğünde, voltaj koruyucu kısa bir gecikmenin ardından gücü otomatik olarak geri yükleyecektir ve manuel müdahale gerektirmez.

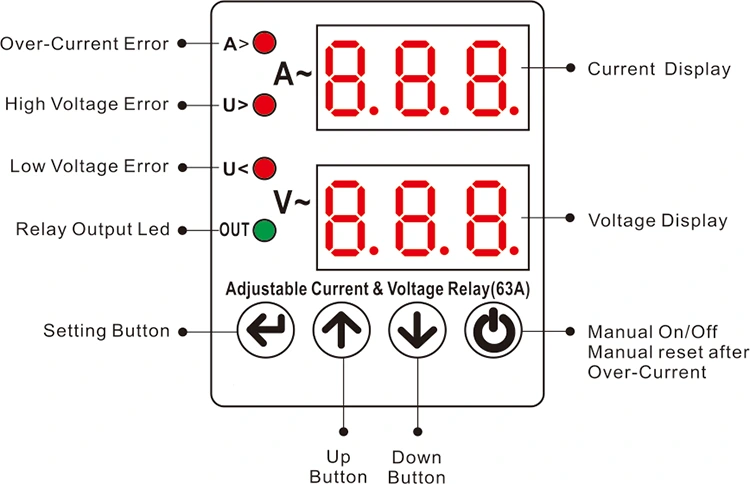

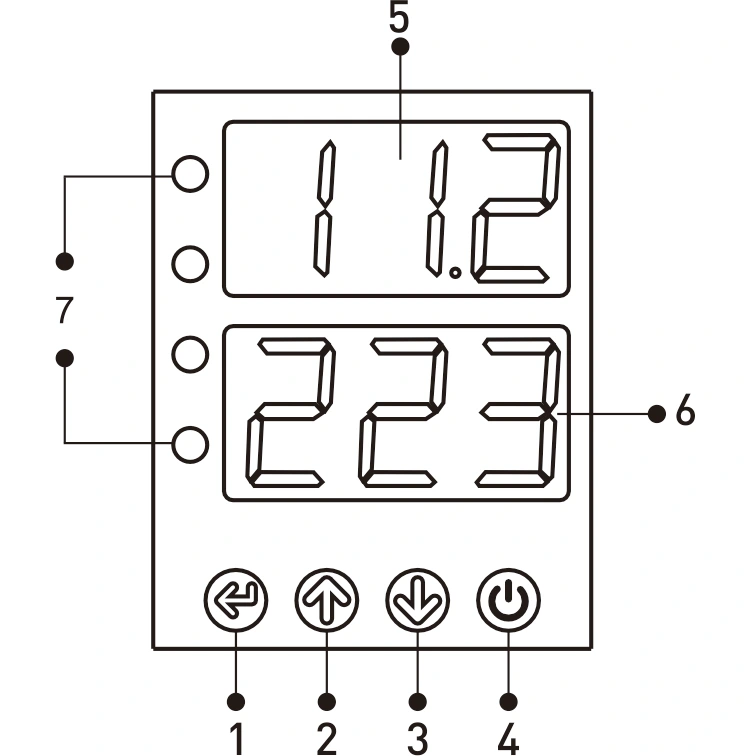

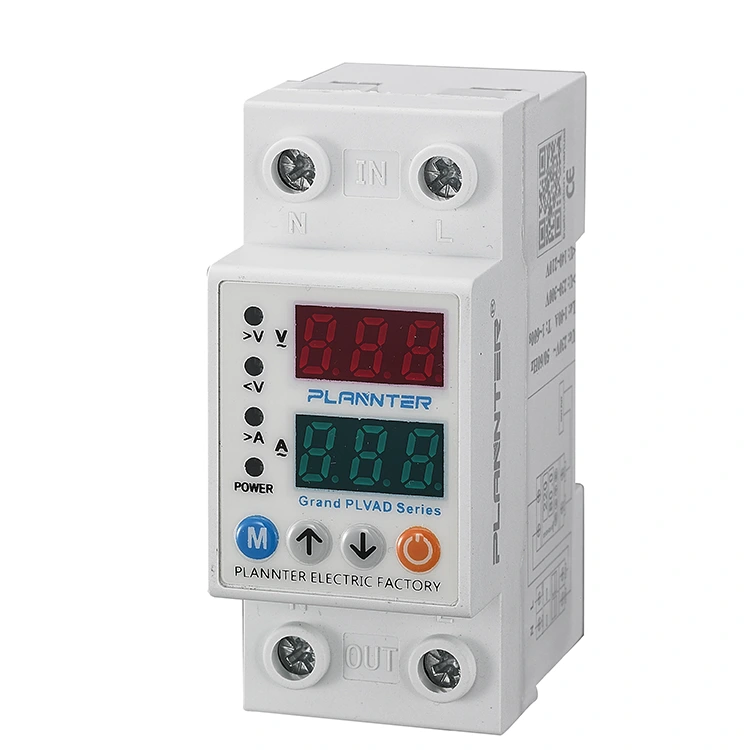

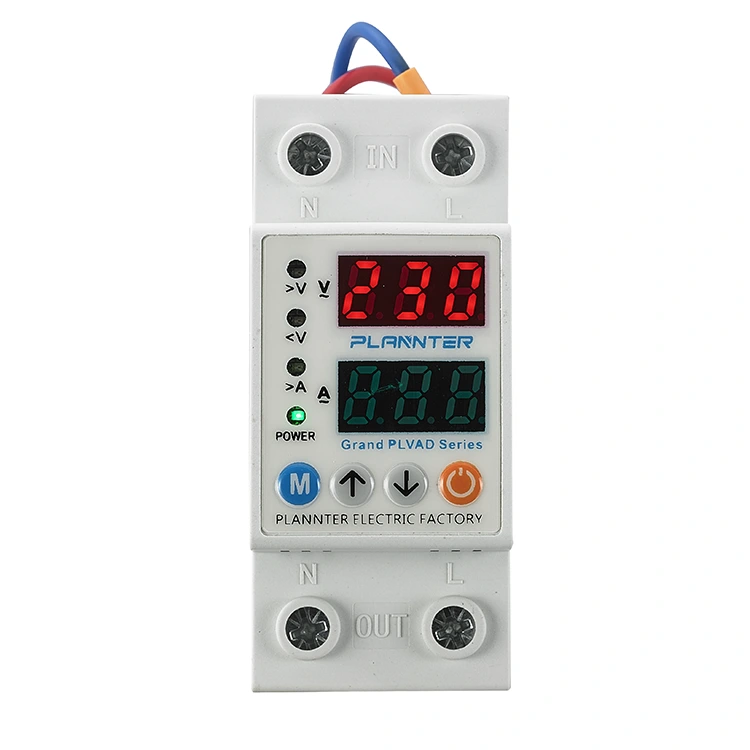

Ekran ve Düğmeler

1 - AYAR butonu: Kurulumdaki aşırı akım değerini, yüksek/düşük voltaj ayar değerlerini, hataları vb. ayarlamak veya değiştirmek için.

2 - YUKARI düğmesi: İstenilen değeri artırır.

3 - Aşağı düğmesi: istenilen değeri azaltır.

4 - Manuel Açma/Kapama Düğmesi: Cihaz çıkışını kapatmak için kullanılır. Bu durumda ise ekranda “kapalı” ifadesi görülecek ve cihaz kendini sıfırlamayacaktır. Cihazda arıza yoksa bu tuşa tekrar basıldığında cihaz açılacak ve tekrar kullanılacaktır.

5 - GÜNCEL EKRAN

Birinci gösterge grubu: normal çalışma sırasında giriş voltajı burada gösterilir; arıza dışı durumlarda ekran her zaman aydınlatılır; Yüksek veya düşük voltajdan kaynaklanan arızalarda ekran yanıp söner. Programlama sırasında ekranda ilgili programın aşırı akım, yüksek gerilim/düşük gerilim, arıza bekleme, reset bekleme set değerleri gibi değerleri gösterilir.

6 - Gerilim Göstergesi

İkinci Gösterge Grubu: Normal çalışma sırasında mevcut değeri görüntüler; arıza dışı bir durumda ekran yanık kalır; aşırı akım arızasında ekran yanıp söner. Programlama sırasında bu, karşılık gelen program değerini görüntüler.

7 - LED'ler:

A>: Aşırı akım hatası sırasında yanar.

V>: Yüksek gerilim arızası sırasında yanar.

V<: Düşük voltaj arızası sırasında yanar.

OUT: Cihaz çıkış yaparken yanar.

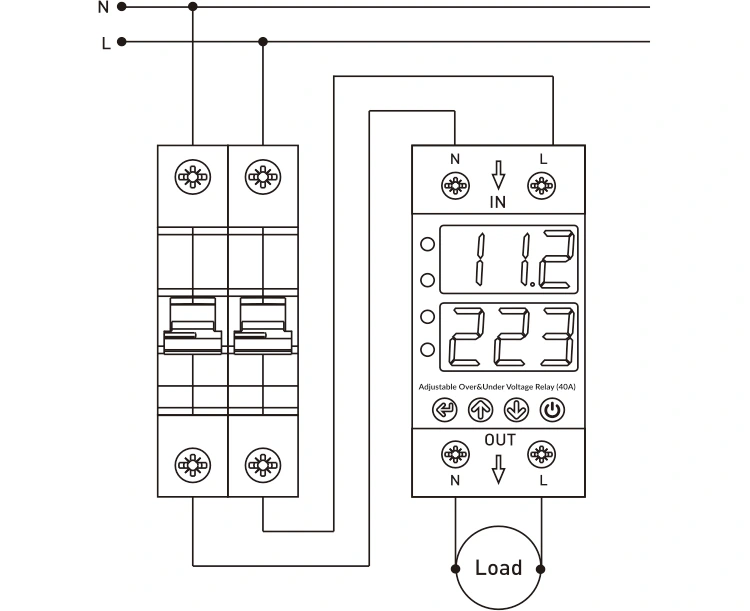

Bağlantı Şeması

Güç kaynağından gelen nötr ve faz kabloları cihazın "Giriş" bölümündeki "N" ve "L" terminallerine bağlanmalıdır.

Aşırı gerilim ve düşük gerilim koruması gerektiren cihazlarda nötr ve faz kabloları cihazın "Çıkış" bölümündeki "N" ve "L" terminallerinden bağlanmalıdır.

Uygulama Senaryoları

SSS

S: Gerilim açma limitlerini kendim manuel olarak ayarlayabilir miyim?

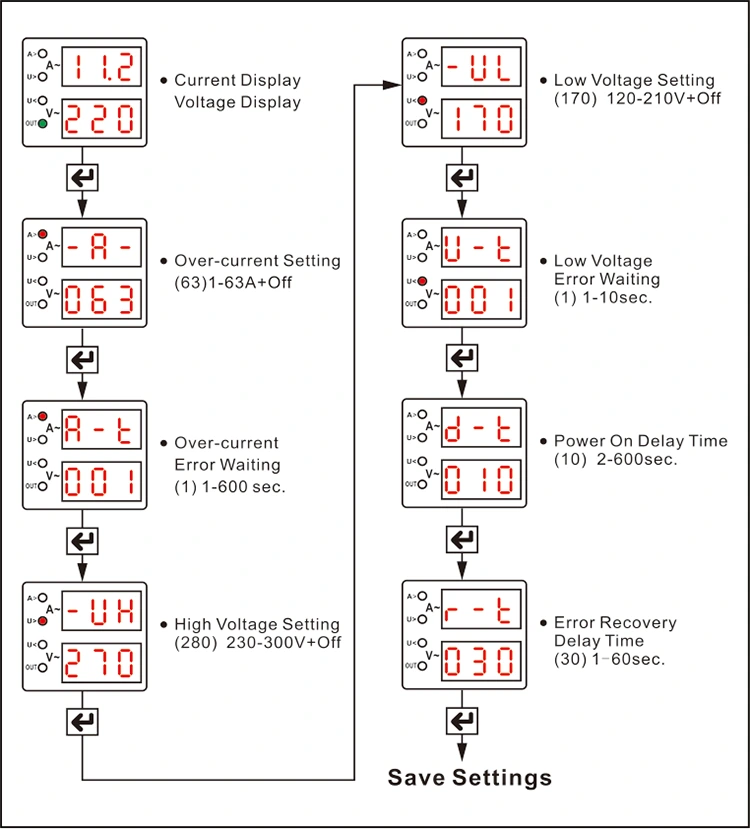

C: Evet. Bu, PUGAO ürünlerinin temel avantajlarından biridir. Kontrol panelindeki ayar tuşlarını kullanarak aşağıdaki parametreleri manuel olarak ayarlayabilirsiniz:

Aşırı voltaj koruma eşiği

Düşük voltaj koruma eşiği

Aşırı akım koruma eşiği

Kurtarma gecikme süresi

Özel konfigürasyon adımları için lütfen ürünle birlikte verilen kullanım kılavuzuna bakın.

S: Neden güç kaynağını bağladıktan hemen sonra ekran aydınlanıyor ancak güç yüke hemen iletilmiyor?

C: Herhangi bir sayının yanıp sönüp sönmediğini veya geri sayımın devam edip etmediğini görmek için lütfen ekranı kontrol edin. Bu, koruyucunun gecikmeli başlatma fonksiyonunun aktif olduğunu gösterir.

Amaç: Elektrik şebekesi bakımı veya restorasyonu sonrasında meydana gelebilecek ani akım dalgalanmalarından elektrikli cihazların zarar görmesini önlemek.

Öneri: Bağlantı anında elektriğin anında iletilmesini istiyorsanız, kurtarma gecikme süresini minimum değerine ayarlayabilirsiniz; ancak cihazın güvenliği açısından belirli bir gecikme süresine uymanızı öneririz.
