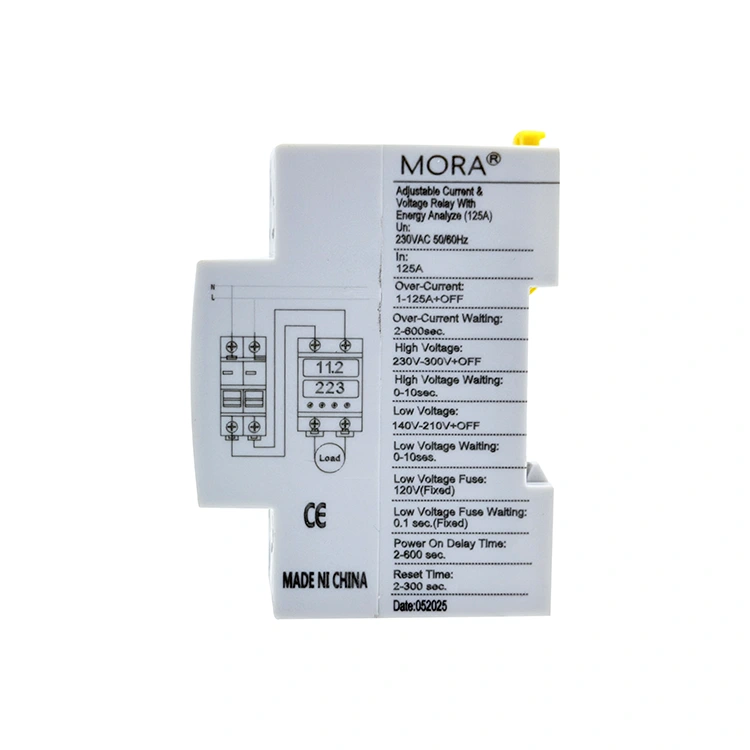

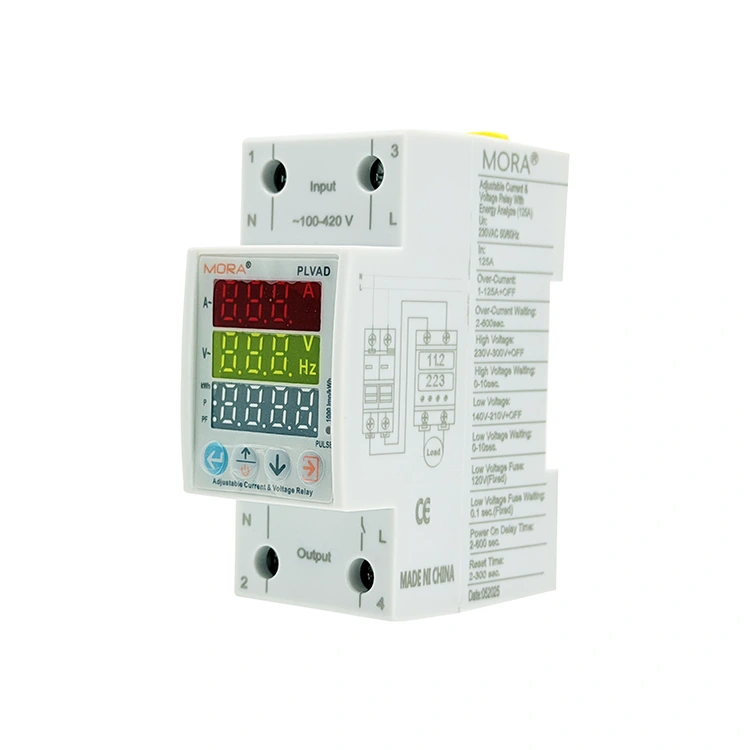

Üçlü Ekranlı 2P Dijital Gerilim Koruyucu Tip C

Endüstriyel şalt cihazı alıcıları, demiryolu alanından tasarruf sağlayan ve saha kablolama karmaşıklığını azaltan çok işlevli izleme cihazları arıyor. PUGAO (Mora) tarafından hassas bir şekilde üretilen, Üçlü Ekranlı, yüksek verimli 2P Dijital Gerilim Koruyucu Tip C, 36 mm genişliğinde hepsi bir arada modüler paketle bu arama amacını karşılıyor. Eski çift pencereli tasarımlardan farklı olarak bu ünite, yerleşik bir dahili akım sensörüne ve yüksek çözünürlüklü bir sızıntı izleme devresine sahiptir. Yerleşik mikroişlemci bu girişleri aynı anda işleyerek hassas otomatik makineler için tam koruma sağlamak üzere aşırı gerilim, aşırı akım ve kaçak akım arızaları için bağımsız ayar aralıkları sağlar.

Üç Pencereli Arayüz Bakım Verimliliğiniz İçin Ne Yapabilir?

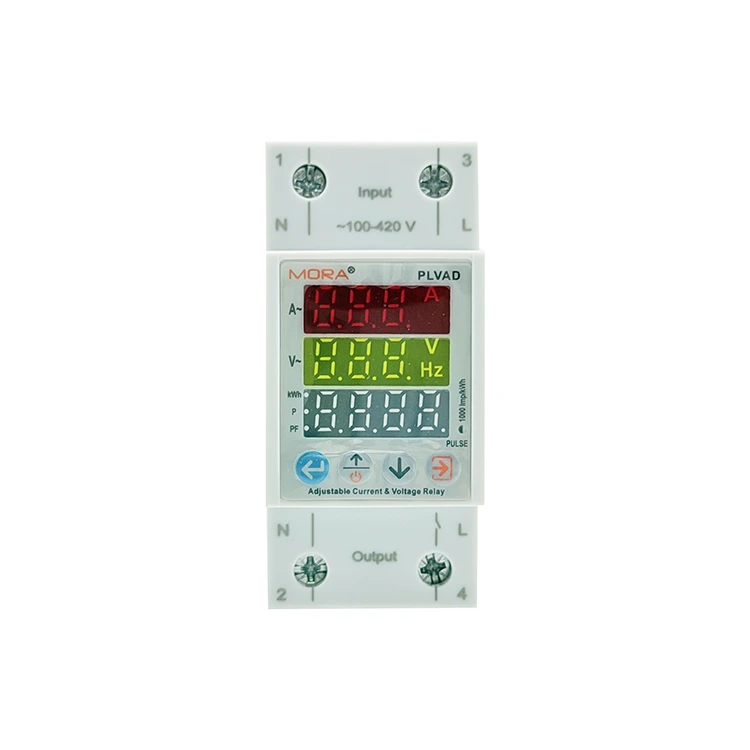

Modern otomasyon alt panelleri, tanılamayı basitleştirmek ve arıza süresini önlemek için ayrıntılı elektrik verilerine ihtiyaç duyar. Üçlü Ekranlı 2P Dijital Gerilim Koruyucu Tip C, hat voltajını (V), aktif devre akımını (A) ve gerçek zamanlı artık akım/güç ölçümlerini aynı anda gösteren üç bağımsız, yığılmış dijital ekran penceresi kullanır. Bu gerçek zamanlı veri ekranı, ön panel düğmelerini kullanarak menüler arasında manuel olarak geçiş yapma ihtiyacını ortadan kaldırarak bakım ekiplerinin, kritik bir arızanın planlanmamış bir sistem kapanmasına neden olmasından önce dengesiz yükleri, harmonik akımları veya arızalı yalıtımı anında tespit etmesine olanak tanır.

Teknik Performans Parametreleri

• Çalışma Gerilimi Aralığı: 140V ila 300V AC (50/60 Hz)

• Akım İzleme Kapasitesi (Iₘₐₓ): 1A - 63A Ayarlanabilir (Adım: 0,1A)

• Kaçak Hassasiyet Spektrumu: 10mA - 99mA Aralığı veya Yapılandırılabilir Bypass

• Veri Yenileme Hızı / Hassasiyeti: ≤ 0,5s Örnekleme Döngüsü / Sınıf 1.0 Metroloji

• Terminal Kablolama Kapasitesi: 25mm²'ye kadar Katı / 16mm² Esnek Örgülü Kablo kabul eder

• Uyumluluk ve Sertifikalar: CE Sertifikalı, RoHS Uyumlu, IEC 60947-2 Ek B Standartlarına göre üretilmiştir

Mikrosaniye Toprak Kaçak Takibi

Milimetre Düzeyinde Kaçak Hassas İzleme: Profesyonel artık akım izleme çekirdeğiyle donatılmış olup, miliamper düzeyinde toprak arıza akımının gerçek zamanlı izlenmesini destekler ve kablo eskimesi, nem sızması ve yalıtım hasarından kaynaklanan küçük sızıntı sinyallerini doğru bir şekilde yakalar.

Çift Yangın ve Elektrik Çarpması Önleme: Kısa devre koruması temelinde devre için ikincil bir güvenlik koruma bariyeri oluşturur, izolasyon arızasından kaynaklanan elektrik yangınlarını ve elektrik çarpması kazalarını etkili bir şekilde önler ve eski kablolama tesisleri ve yüksek güvenlik seviyesi endüstriyel senaryolar için uygundur.

Dahili Düşük Kayıplı Akım Sensörü ve Aşırı Akım Koruması

Entegre Algılama Yerden Tasarruf Sağlayan Tasarım: Dahili düşük dirençli, yüksek hassasiyetli akım transformatörü, 0–63A tam aralıklı, yüksek hassasiyetli akım izlemeyi destekler. Üçlü Ekranlı 2P Dijital Gerilim Koruyucu Tip C, harici CT sensörlerine ve yardımcı kablolara olan ihtiyacı ortadan kaldırarak dağıtım kutusunun iç düzenini büyük ölçüde optimize eder ve mühendislik maliyetlerini azaltır.

Akıllı Ani Akım Tanımlaması: Kullanıcılar aşırı akım açma eşiğini ve gecikme süresini özelleştirebilir. Sistem, motorun çalıştırılması sırasında anlık ani akımı otomatik olarak tanımlayabilir ve önleyebilir, rahatsız edici açmalara neden olmaz ve devre ekipmanını korumak için gerçek sürekli aşırı yük arızaları için güç kaynağını hızlı bir şekilde kesebilir.

Uzun Süreli Kararlı Bağlantı

• Gaz Sızdırmaz Kablolama Tasarımı: Nikel kaplı bakır kelepçeler ve M5 çelik kompozit vidalar, güçlü sıkıştırma kuvvetiyle birlikte maksimum 2,5 Nm kablolama torkunu destekler.

• Yaşlanmayı Önleyici ve Gevşekliği Önleyici: Terminalin iç duvarındaki derin kaymayı önleyici tırtıllar, bakır tel çekirdeğine sıkı bir şekilde yapışır, bakır akması ve uzun süreli termal döngünün neden olduğu gevşek temas hatalarını etkili bir şekilde çözer ve düşük dirençli kararlı çalışmayı korur.

SSS

S: Düşük güçlü ekipman normal şekilde çalışırken mevcut ekran neden 0,0A gösteriyor?

C: Bu modelin yerleşik akım transformatörü, minimum 0,5A algılama eşiğiyle endüstriyel yüksek güçlü yük izleme için kalibre edilmiştir. Küçük ışıklar ve bekleme elektroniği gibi düşük güçlü ekipmanların çalışma akımı algılama sınırından düşüktür, dolayısıyla ekranda 0,0A gösterilir. Üçlü Ekranlı bu 2P Dijital Gerilim Koruyucu Tip C, düşük güçlü ekipmanların mikro akım ölçümü için değil, endüstriyel yüksek yük koruması için konumlandırılmıştır.

S: Yüksek temel sızıntısı olan eski tesisler için sızıntı koruma işlevi kapatılabilir mi?

C: Evet. Artık akım eşiği, 10–99 mA arasında serbestçe ayarlanabilir veya eski hatların doğal taban hattı sızıntısından kaynaklanan rahatsız edici açmaları önlemek için programlama menüsünden manuel olarak kapatılabilir. Sahadaki topraklama güvenlik spesifikasyonlarına uygunluğun sağlanması için sahadaki kablolamanın güvenliği onaylandıktan sonra kalifiye bir elektrikçi tarafından çalıştırılması tavsiye edilir.

S: Elektrik kesintisinden sonra özelleştirilmiş voltaj ve akım parametreleri kaybolacak mı?

C: Kayıp yok. Kullanıcı tarafından ayarlanan tüm koruma eşikleri ve çalışma parametreleri, yerleşik EEPROM kalıcı çipte sabitlenmiştir; pil yedeklemesi gerekmez. Parametreler kalıcı olarak saklanır ve şebeke elektriği geri geldikten sonra koruma çalışmasını sürdürmek için otomatik olarak yüklenebilir.
