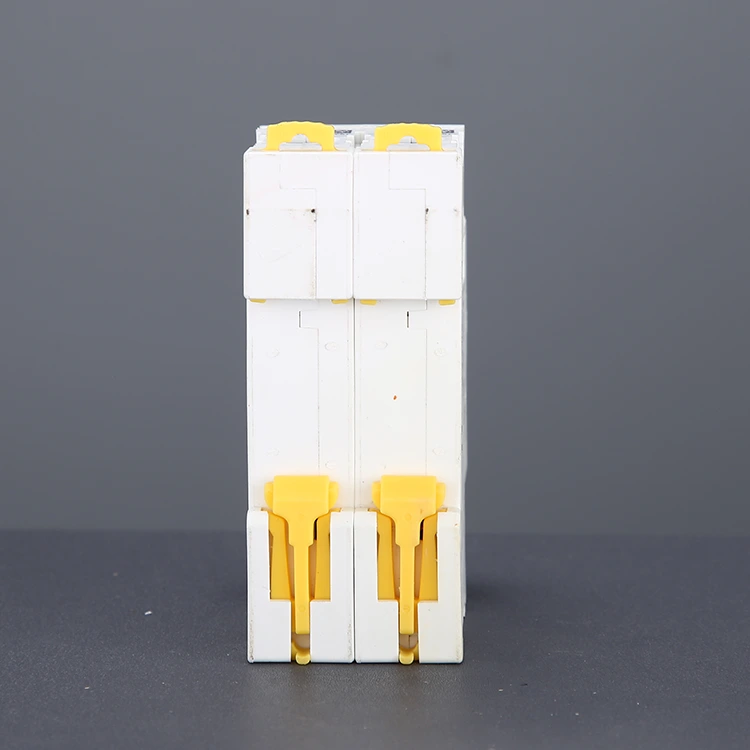

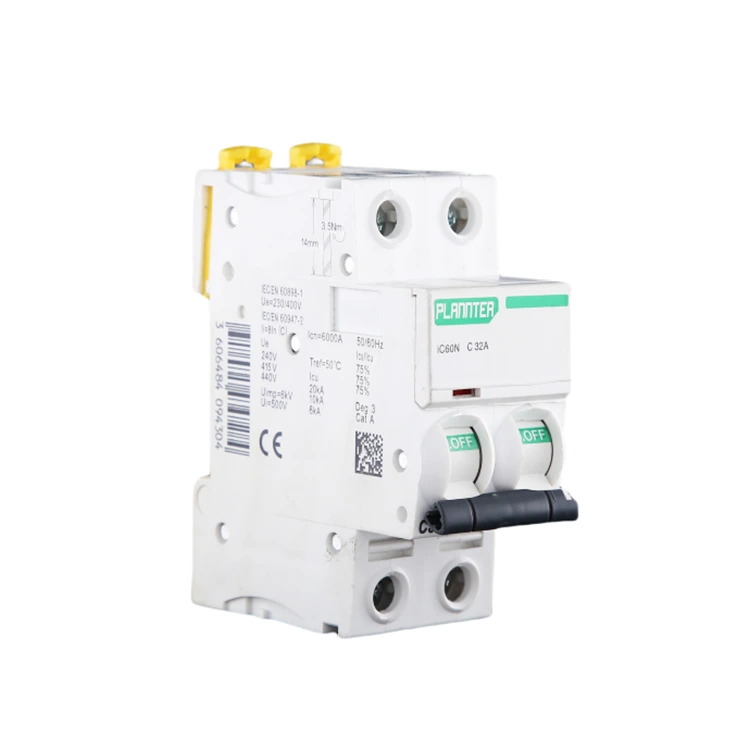

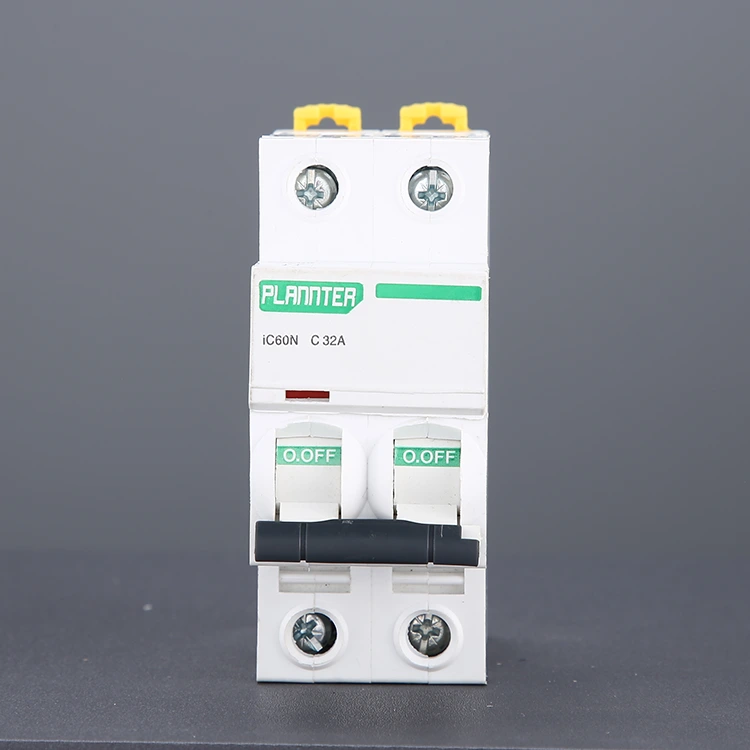

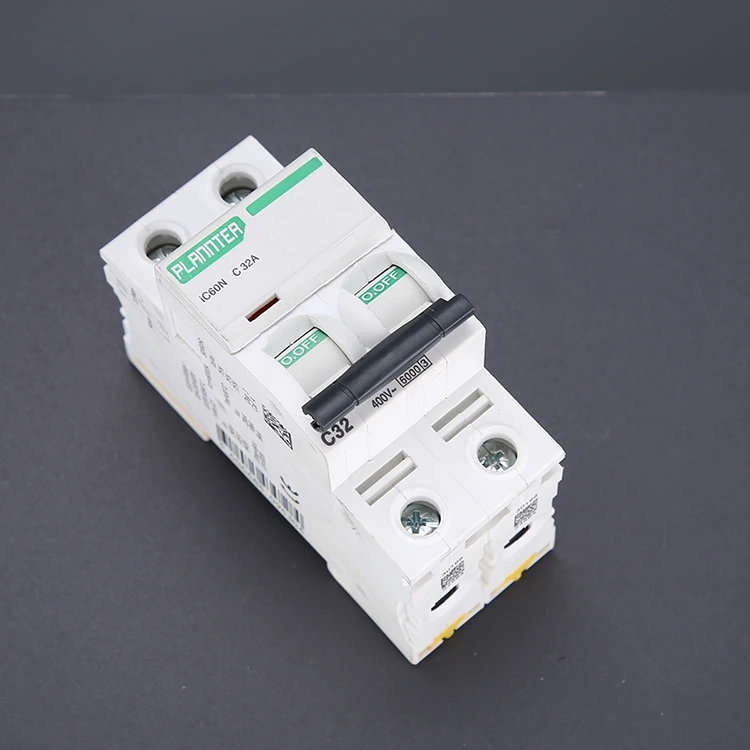

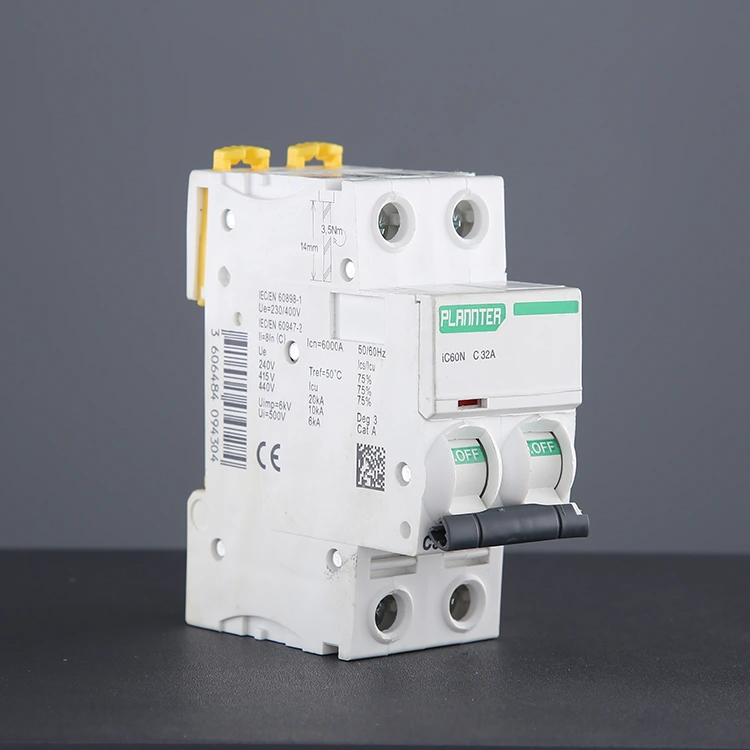

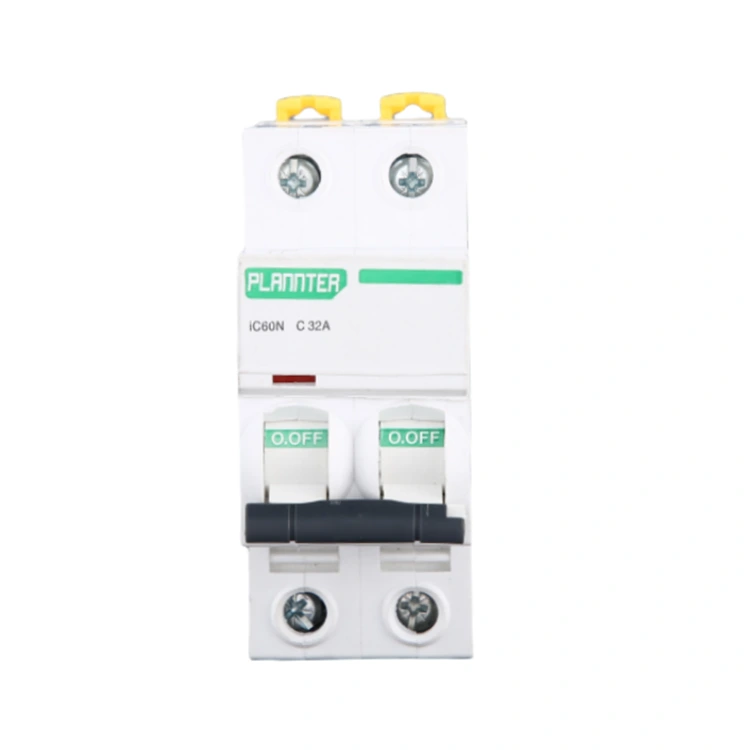

DIN Ray Montajlı Minyatür Devre Kesici

Yalnızca yangın kablosunun bağlantısını kesen tek kutuplu devre kesicinin (1P) aksine, 2 Kutuplu DIN Ray Montajlı Minyatür Devre Kesici, açma sırasında yangın kablosunun ve sıfır kablonun bağlantısını eşzamanlı olarak keserek, daha yüksek bir güvenlik faktörü olan sıfır kablonun elektrifikasyonu nedeniyle elektrik çarpması riskini ortadan kaldırır. Bu nedenle ev tipi klimalar, su ısıtıcıları, dağıtım ana anahtarları, küçük elektrikli ekipmanlar vb. gibi elektrik kesintisine karşı tam koruma gerektiren uygulamalar için özellikle uygundur.

DIN Ray Tasarımı Neden Endüstri Standardıdır?

1. Modülerlik ve Esneklik

Bloklarla inşa etmeye benzer şekilde, ray üzerinde birden fazla devre kesiciyi, kaçak akım cihazını, kontaktörleri veya röleleri yan yana monte edebilirsiniz.

Bir devrenin ek bir branşmana ihtiyacı varsa, dağıtım panosunun tamamını değiştirmek zorunda kalmadan ray üzerindeki boş alana yeni bir kesici yerleştirmeniz yeterlidir.

2. Olağanüstü Kurulum Verimliliği

Elektrikçiler için DIN rayına monte minyatür devre kesicinin takılması yalnızca birkaç saniye sürer. Geleneksel vidayla sabitleme yöntemleriyle karşılaştırıldığında kurulum süresi %80'in üzerinde kısalır.

3. Standardizasyon ve Değiştirilebilirlik

PUGAO devre kesiciler IEC 60898 standardına bağlı kalarak ABB, Schneider Electric ve Siemens gibi markalarla boyutsal olarak tam uyumludur. Mevcut ekipmanı değiştirmeniz gerekiyorsa ürünlerimiz doğrudan değiştirme işlevi görür.

4. Isı Dağıtımı ve Bakımı

Ray montajı devre kesicileri askıya alır ve arkalarında etkili ısı dağılımını kolaylaştıran bir hava sirkülasyon boşluğu oluşturur.

Bakım için, belirli cihazı raydan çıkarmanız yeterlidir, böylece tüm kabin muhafazasını sökme ihtiyacını ortadan kaldırırsınız.

DIN Ray Montajı ve Sabit Montaj: Fark Nedir?

Ray Montajını Seçmek İçin Senaryolar: Ray montajı, devre kesici uygulamalarının %90'ından fazlası için tercih edilen seçimdir.

● Standart dağıtım kutuları veya dolapları

● Toplu kurulum gerektiren durumlar (mühendislik projeleri)

● Gelecekte bakım veya genişletmenin gerekli olabileceği durumlar

● Konut, ticari ve çoğu endüstriyel güç dağıtım sistemi

İşlev

Aşırı yük koruması: Yük akımı uzun süre nominal değeri aştığında, MCB içindeki bimetal ısı nedeniyle bükülerek mekanik mekanizmanın harekete geçmesini ve devreyi kesmesini tetikleyerek hattın aşırı ısınmasını ve yangına neden olmasını engeller.

Kısa devre koruması: Hatta bir kısa devre meydana geldiğinde ve akım anında yükseldiğinde, elektromanyetik vurucu hızlı bir şekilde güçlü bir manyetik kuvvet üretir ve kontakları ayırmak için bağlantı mekanizmasını iterek milisaniyelik bir açma işlemini gerçekleştirir.

Tam izolasyon: Bakım veya revizyon sırasında devre kesicinin manuel çalıştırılması, yangın hattını ve sıfır hattını aynı anda kesebilir, ekipmanın elektriklenmemesini sağlar ve operatörlerin güvenliğini korur.

Çift izleme: Bu DIN Ray Montajlı Minyatür Devre Kesici, yangın hattının ve sıfır hattının mevcut durumunu gerçek zamanlı olarak izleyebilir ve her iki hatta da herhangi bir anormallik olduğunda koruma eylemini hemen gerçekleştirebilir.

DIN Rayına Monte Devre Kesici Doğru Şekilde Nasıl Takılır?

PUGAO, ürün teslimatınıza dahil olarak kapsamlı bir kurulum ve bakım kılavuzu sağlar; Herhangi bir sorunla karşılaşırsanız lütfen satış sonrası teknik destek ekibimizle iletişime geçmekten çekinmeyin. DIN rayı tasarımı kurulum sürecini basitleştirdiği için standart kurulum uygulamalarına dayalı öneriler de sunabiliyoruz.

Adım 1: Güç Kaynağının Bağlantısını Kesin

Herhangi bir işlem yapmadan önce dağıtım kutusuna giden ana güç kaynağının kesilmesi zorunludur. Gelen terminalleri kontrol etmek için bir multimetre veya voltaj test cihazı kullanın; ancak voltajın mevcut olmadığını doğruladıktan sonra çalışmaya devam edin. Yalıtımlı eldiven ve koruyucu gözlük takmanızı öneririz.

Adım 2: Kurulum Ortamını İnceleyin

Dağıtım kutusu içine standart bir 35 mm DIN rayının takılı olduğunu doğrulayın. Isı dağılımını ve gelecekteki bakımı kolaylaştırmak için yeterli açıklık olduğundan emin olun ve rayın herhangi bir gevşeklik olmadan güvenli bir şekilde sabitlendiğinden emin olun.

Adım 3: Devre Kesiciyi Raya Monte Edin

Devre kesicinin üst klipsini DIN rayı ile hizalayın, ardından alt klips otomatik olarak yerine kilitlenene kadar aşağı doğru bastırın. Cihaz güvenli bir şekilde sabitlenmeli ve sallanmamalıdır.

Modüler tasarım, birden fazla devre kesicinin yan yana kurulumuna olanak tanır.

Adım 4: Güç ve Yük Hatlarını Bağlayın

Standart kablolama konfigürasyonu, güç girişinin üst terminallere ve yük çıkışının alt terminallere bağlanmasını içerir. Belirtilen akım değerini karşılayan kablolar kullanın (örn. 32A kesici için ≥4mm² kablo kesiti önerilir). Gevşek bağlantıları veya aşırı ısınmayı önlemek için terminal vidalarını iyice sıkın.

Adım 5: Kablolama ve Kurulum Durumunu Doğrulayın

Tüm kablo bağlantılarının sağlam olduğundan ve hiçbir çıplak kablonun açıkta olmadığından emin olun. Polariteyi ve faz sırasını kontrol edin; bu özellikle üç fazlı sistemler için kritik öneme sahiptir. Devre kesici anahtarın "KAPALI" (bağlantısız) konumda olduğundan emin olun.

Adım 6: Açılış Testi

Ana güç kaynağını yeniden sağladıktan sonra, düzgün çalışıp çalışmadığını test etmek için devre kesiciyi "AÇIK" konuma getirin. Anormal ses, aşırı ısınma belirtisi veya beklenmeyen takılma olup olmadığını kontrol edin.

SSS

1. Bir ticaret şirketi misiniz yoksa üretici misiniz?

DIN Ray Montajlı Minyatür Devre Kesicide 10 yıllık deneyime sahip profesyonel bir fabrikayız.

2. Özelleştirilmiş hizmeti kabul ediyor musunuz?

OEM/ODM hizmeti veriyoruz, marka logonuzu ürünlere yazdırabiliriz. Profesyonel teknik ve teklif ekibi, çizimlerinize ve parametre gereksinimlerinize göre tatmin edici çözümler sağlayabilir.
